Name: Netzüberwachung, Phasenfolge, -ausfall, -asym., Spannung, 194-528 VAC, 2 W
Brand: Schneider Electric
SKU: RM35TF30

Netzüberwachung, Phasenfolge, -ausfall, -asym., Spannung, 194-528 VAC, 2 W Zoomed Image

Netzüberwachung, Phasenfolge, -ausfall, -asym., Spannung, 194-528 VAC, 2 W

Technische Daten

Wichtigste Produkteigenschaften

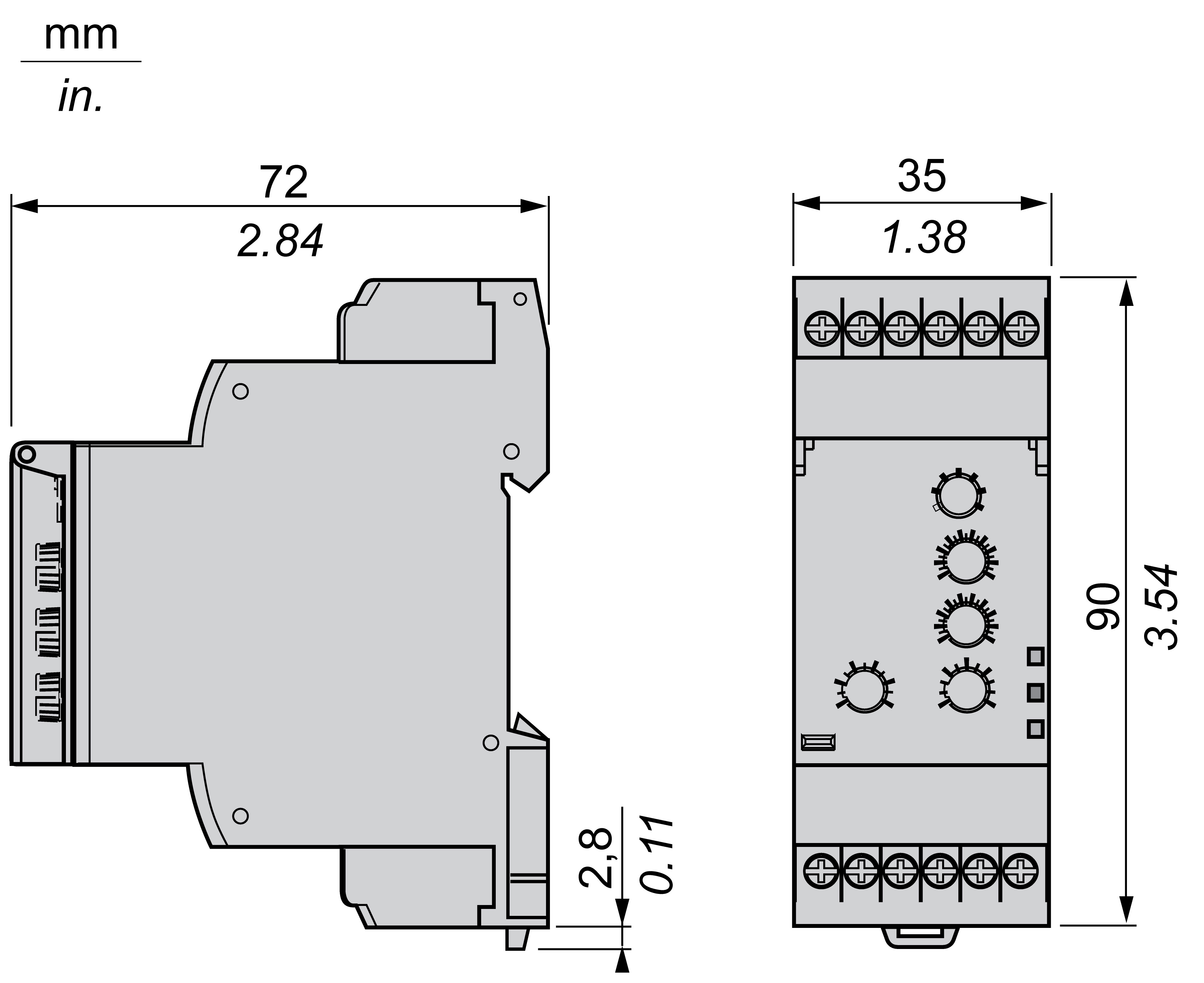

Breite

35 mm

Höhe

90 mm

Tiefe

72 mm

Spannungsmessbereich

194 - 528.0 V

Spannungsart der Versorgungsspannung

Externe Stromversorgung erforderlich

Mit abnehmbaren Klemmen

Nein

Funktion Phasenfolgeüberwachung

Funktion Phasenausfallerkennung

Funktion Unterspannungserkennung

Funktion Überspannungserkennung

Funktion Asymmetrieerkennung

Ausführung des elektrischen Anschlusses

Schraubanschluss

Spannungsart der Betriebsspannung

Bemessungsschaltstrom

Versorgungsspannung AC 50 Hz

Versorgungsspannung AC 60 Hz

Versorgungsspannung DC

Max. zulässige Ansprechverzögerungszeit

0.65 s

Min. einstellbare Ansprechverzögerungszeit

Max. zulässige Rückfallverzögerungszeit

10 s

Min. einstellbare Rückfallverzögerungszeit

0.1 s

Betriebsspannung AC 50 Hz

Betriebsspannung AC 60 Hz

Betriebsspannung DC

Anzahl der Kontakte als Öffner

Anzahl der Kontakte als Schließer

Anzahl der Kontakte als Wechsler

Downloads

Deeplink Produktseite

EPD-Erklärung (Environmental Product Declaration)

Sonstige

Netzüberwachung, Phasenfolge, -ausfall, -asym., Spannung, 194-528 VAC, 2 W

Harmony Control. Dieses Netzüberwachungsrelais überwacht Drehstromnetze (220-480 VAC in 6 Stufen) auf Phasenfolge, Phasenausfall, Phasenasymmetrie (5-15%), Über- und Unterspannung im Fenstermodus (-20--2%/+2-+20% je nach Spannung). Zur Meldung sind 2 Relaiswechsler vorhanden, die bis 5 A belastbar sind. Für die Asymmetrie, Unter- und Überspannungsbereich ist der Grenzwert und für den Ausgang ist eine Abschaltverzögerung einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Drei LEDs zeigt den Status an. Die Baubreite beträgt 35 mm und die Montage erfolgt auf der Hutschiene. Der Leitungsanschluss erfolgt über Schraubklemmen.

Produktdetails

Artikel Nummer: RM35TF30

EAN Nummer: 3389119405263

Mindestbestellmenge: 1
