Schneider Electric

Rückfallverzögerung ohne Hilfsenergie, 0,05 s-10min, 24-240VAC/DC, 1 W

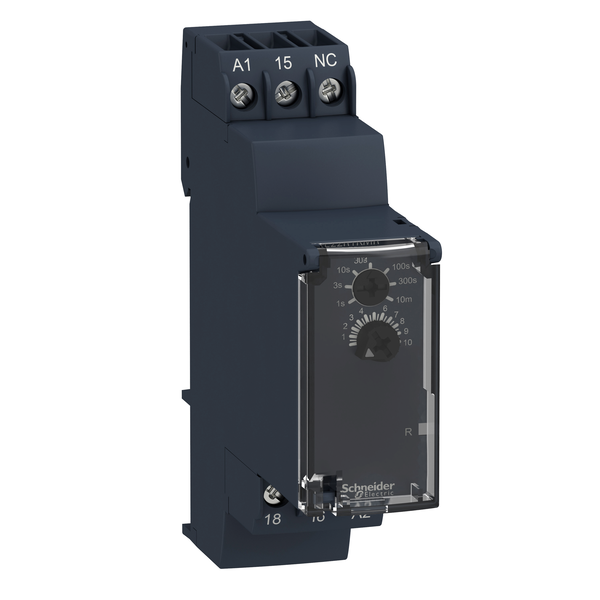

Harmony Time. Elektronisches Zeitrelais zur Steuerung von Automatisierungsanwendungen in Baubreite 22,5 mm zur Montage auf der Hutschiene. Es verfügt über die Zeitfunktion Rückfallverzögerung ohne Hilfsspannung (während der Rückfallzeit). Der Zeitbereich umfasst 0,05 s - 10 min. Am Ausgang schaltet ein Relaiswechsler, der bis zu 5 A belastbar ist. Die Einstellungen erfolgen über Bedienelement in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil läßt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. LED-Anzeigen informieren über den Zustand. Das Weitspannungsnetzteil (24-240 VAC/DC) ermöglicht einen universellen Einsatz. Der Leitungsanschluss erfolgt über Schraubklemmen.

Produktdetails

Artikel Nummer: RE22R1KMR

EAN Nummer: 3606480792458

Mindestbestellmenge: 1

Technische Daten

Wichtigste Produkteigenschaften

Nennstrom

5 A

Breite

22.5 mm

Höhe

90 mm

Tiefe

73 mm

Max. Einschaltstrom

-

Komplettgerät mit Sockel

-

Fernbedienung möglich

Nein

Geeignet als Fernbedienung

Nein

Funktion blinkend mit Pause beginnend, Festzeit

Nein

Funktion blinkend mit Impuls beginnend, Festzeit

Nein

Funktion taktend mit Pause beginnend, variabel

Nein

Funktion taktend mit Impuls beginnend, variabel

Nein

Mit Halbleiterausgang

Nein

Funktion ansprechverzögert

Nein

Funktion einschaltwischend

Nein

Funktion Stern/Dreieck

Nein

Zeitbereich

0.05 - 600.0 s

Funktion rückfallverzögert

Ja

Funktion ausschaltwischend

Nein

Funktion Impulsformend

Nein

Ausführung des elektrischen Anschlusses

Schraubanschluss

Bemessungssteuerspeisespannung AC 50 Hz

24 - 240.0 V

Bemessungssteuerspeisespannung AC 60 Hz

24 - 240.0 V

Bemessungssteuerspeisespannung DC

24 - 240.0 V

Werkstoff der Kontaktbeschichtung

-

Spannungsart der Betriebsspannung

-

Schutzart (IP)

-

Anzahl der Ausgänge, unverzögert, Öffner

Anzahl der Ausgänge, unverzögert, Schließer

Anzahl der Ausgänge, unverzögert, Wechsler

Anzahl der Ausgänge, verzögert, Öffner

1

Anzahl der Ausgänge, verzögert, Schließer

1

Anzahl der Ausgänge, verzögert, Wechsler

1

Aufsteckbar auf Schütz

Nein

Ausgänge, umschaltbar verzögert/unverzögert

Nein

Geeignet für Hutschienenmontage

Ja

Werkstoff des Kontaktes

-

Betriebsspannung AC 50 Hz

Betriebsspannung AC 60 Hz

Betriebsspannung DC

Spannungsart zur Betätigung

AC/DC

Werkstoff des Kontakteinsatzes

-

Geeignet für Frontmontage

-

Schutzart (RT) nach IEC 61810-7

-
