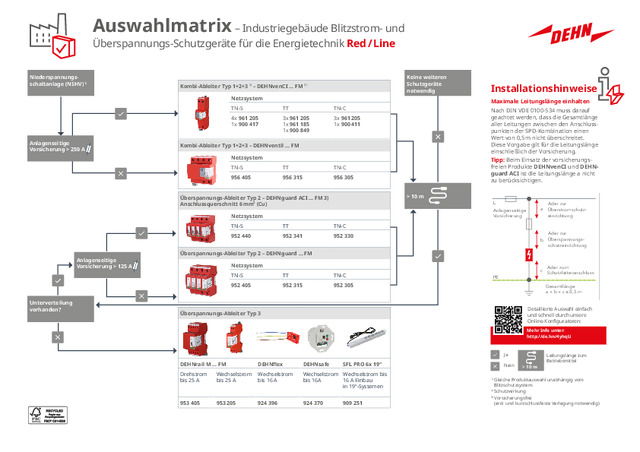

Auswahlmatrix Industriegebude Blitzstrom- und berspannungs-Schutzgerte fr die Energietechnik Red / Line Niederspannungsschaltanlage (NSHV) 1) Keine weiteren Schutzgerte notwendig Kombi-Ableiter Typ 1+2+3 2) DEHNvenCI ... FM 3) Netzsystem Anlagenseitige Vorsicherung > 250 A TN-S TT TN-C 4x 961 205 1x 900 417 3x 961 205 1x 961 185 1x 900 849 3x 961 205 1x 900 411 Maximale Leitungslnge einhalten Nach DIN VDE 0100-534 muss darauf geachtet werden, dass die Gesamtlnge aller Leitungen zwischen den Anschlusspunkten der SPD-Kombination einen Wert von 0,5 m nicht berschreitet. Diese Vorgabe gilt fr die Leitungslnge einschlielich der Vorsicherung. Kombi-Ableiter Typ 1+2+3 DEHNventil ... FM Netzsystem TN-S TT TN-C 956 405 956 315 956 305 L Ader zur a berstromschutzeinrichtung Anlagenseitige Vorsicherung Netzsystem Unterverteilung vorhanden? Tipp: Beim Einsatz der vorsicherungsfreien Produkte DEHNvenCI und DEHNguard ACI ist die Leitungslnge a nicht zu bercksichtigen. > 10 m berspannungs-Ableiter Typ 2 DEHNguard ACI ... FM 3) Anschlussquerschnitt 6 mm2 (Cu) Anlagenseitige Vorsicherung > 125 A Installationshinweise TN-S TT TN-C 952 440 952 341 952 330 Ader zur b berspannungsschutzeinrichtung berspannungs-Ableiter Typ 2 DEHNguard ... FM Netzsystem TN-S TT TN-C 952 405 952 315 952 305 Ader zum c Schutzleiteranschluss PE Gesamtlnge a + b + c 0,5 m Detaillierte Auswahl einfach und schnell durch unsere Online-Konfiguratoren: berspannungs-Ableiter Typ 3 Mehr Info unter: http://de.hn/4yhqU Ja...
