23 Möglichkeiten, um mit dem Infrarot-Thermometer Fluke 64 MAX Energie und Zeit zu sparen

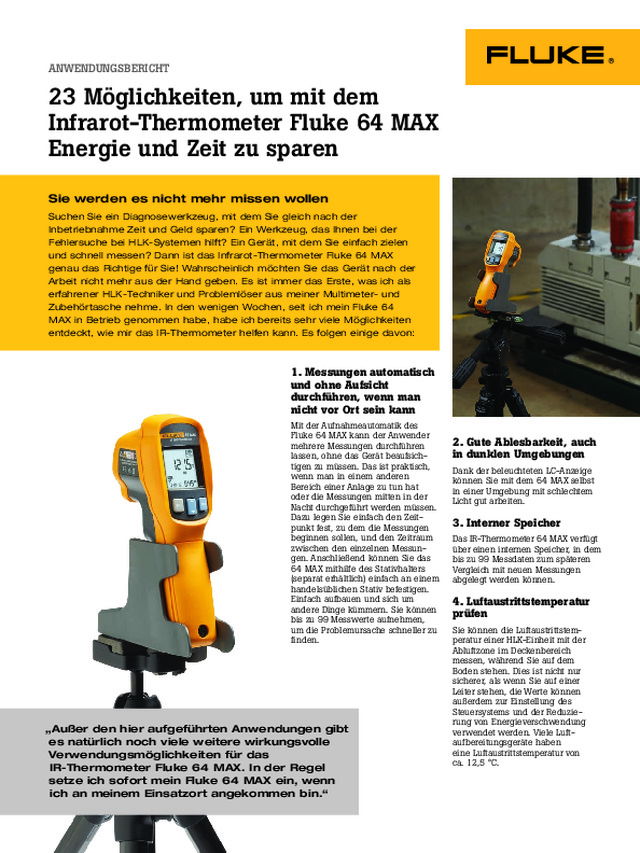

23 Möglichkeiten, um mit dem  Infrarot-Thermometer Fluke 64 MAX  Energie und Zeit zu sparen Sie werden es nicht mehr missen wollen Suchen Sie ein Diagnosewerkzeug, mit dem Sie gleich nach der Inbetriebnahme Zeit und Geld sparen? Ein Werkzeug, das Ihnen bei der Fehlersuche bei HLK-Systemen hilft? Ein Gerät, mit dem Sie einfach zielen und schnell messen? Dann ist das Infrarot-Thermometer Fluke 64 MAX genau das Richtige für Sie! Wahrscheinlich möchten Sie das Gerät nach der Arbeit nicht mehr aus der Hand geben. Es ist immer das Erste, was ich als erfahrener HLK-Techniker und Problemlöser aus meiner Multimeter- und Zubehörtasche nehme. In den wenigen Wochen, seit ich mein Fluke 64 MAX in Betrieb genommen habe, habe ich bereits sehr viele Möglichkeiten entdeckt, wie mir das IR-Thermometer helfen kann. Es folgen einige davon: ANWENDUNGSBERICHT 1. Messungen automatisch  und ohne Aufsicht  durchführen, wenn man  nicht vor Ort sein kann Mit der Aufnahmeautomatik des  Fluke 64 MAX kann der Anwender  mehrere Messungen durchführen  lassen, ohne das Gerät beaufsich- tigen zu müssen. Das ist praktisch,  wenn man in einem anderen  Bereich einer Anlage zu tun hat  oder die Messungen mitten in der  Nacht durchgeführt werden müssen.  Dazu legen Sie einfach den Zeit- punkt fest, zu dem die Messungen  beginnen sollen, und den Zeitraum  zwischen den einzelnen Messun- gen. Anschließend können Sie das  64 MAX mithilfe des Stativhalters  (separat erhältlich) einfach an einem  handelsüblichen Stativ befestigen.  Einfach aufbauen und sich um  andere Dinge kümmern. Sie können  bis zu 99 Messwerte aufnehmen,  um die Problemursache schneller zu  finden. 2. Gute Ablesbarkeit, auch  in dunklen Umgebungen Dank der beleuchteten LC-Anzeige  können Sie mit dem 64 MAX selbst  in einer Umgebung mit schlechtem  Licht gut arbeiten.  3. Interner Speicher Das IR-Thermometer 64 MAX verfügt  über einen internen Speicher, in dem  bis zu 99 Messdaten zum späteren  Vergleich mit neuen Messungen  abgelegt werden können.  4. Luftaustrittstemperatur  prüfen Sie können die Luftaustrittstem- peratur einer HLK-Einheit mit der  Abluftzone im Deckenbereich  messen, während Sie auf dem  Boden stehen. Dies ist nicht nur  sicherer, als wenn Sie auf einer  Leiter stehen, die Werte können  außerdem zur Einstellung des  Steuersystems und der Reduzie- rung von Energieverschwendung  verwendet werden. Viele Luft- aufbereitungsgeräte haben  eine Luftaustrittstemperatur von  ca. 12,5 °C. „Außer den hier aufgeführten Anwendungen gibt  es natürlich noch viele weitere wirkungsvolle Verwendungsmöglichkeiten für das  IR-Thermometer Fluke 64 MAX. In der Regel  setze ich sofort mein Fluke 64 MAX ein, wenn  ich an meinem Einsatzort angekommen bin.“

2   Fluke Corporation     23 Möglichkeiten, um mit dem Infrarot-Thermometer Fluke 64 MAX Energie und Zeit zu sparen 5. Genauigkeit eines  Thermostats kontrollieren Bewohner beschweren sich oft  darüber, dass ihnen zu warm oder  zu kalt ist. Mit dem IR-Thermometer  Fluke 64 MAX kann die Genauigkeit  des Raumthermostats sehr schnell  überprüft werden. Sie können ent- weder Einstellungen am Thermostat  vornehmen oder das Thermostat  gegebenenfalls austauschen. 6. Wasserzulauf- und  -ablauftemperaturen  messen Die Wärmetauscher in HLK-Systemen   verwenden in der Regel heißes  oder kaltes Wasser. Mit dem  IR-Thermometer Fluke 64 MAX  können die Wasserzulauf- und  -ablauftemperaturen am Wärme- tauscher schnell gemessen werden.  Auf diese Weise werden korrekte  Temperaturen, Wärmeübertragung  und der ordnungsgemäße Ventilbe- trieb angezeigt. Eine Prüfung kann  außerdem mögliche Probleme beim  Wasserhaushalt aufzeigen. 7. Temperatur für den  Wärmetauscher der  Luftaufbereitung prüfen Luftaufbereitungseinheiten in  HLK-Systemen sind auf bestimmte  Wärmetauschertemperaturen aus- gelegt. Mit dem IR-Thermometer  Fluke 64 MAX können die Tempera- turen des Wärmetauschers schnell  überprüft werden. So beugen Sie  Energieverschwendung vor und  steigern den Wohnkomfort. 8. Warmwassertemperaturen  des Boilers prüfen Viele Gebäude verwenden ein  Warmwasser-Heizungssystem. Mit  dem IR-Thermometer Fluke 64 MAX  können die Temperaturen des  Warmwasserboilers schnell, bequem  und sicher überprüft werden. Sie  können danach die Steuerungen  für die Wassertemperatur ggf. neu  einstellen, um Energie und Geld  zu sparen. Ein System, das sich  sogar nur wenige Grad außerhalb  des optimalen Bereichs während  einer Heizperiode befindet, kann zu  erhöhten finanziellen Energieauf- wendungen führen. 9. Fehlersuche in  Kondensatabscheidern Ausfälle bei Kondensatabscheidern  können zu Energieverschwen- dung und zu fehlerhaftem Betrieb  des HLK-Systems oder sogar zum  Einfrieren führen. Mit dem IR-Ther- mometer Fluke 64 MAX können Sie  schnell einen Kondensatabscheider  erkennen, der entweder im offenen  oder geschlossenen Zustand ausge- fallen ist. 10. Luftverteilung prüfen Ein Raum oder ein Bereich kann  über mehrere Lüftungskanäle  verfügen. Einer oder mehrere  davon könnten abgeschaltet sein.  Mit dem IR-Thermometer Fluke 64  MAX können Sie die abgeschalteten  Lüftungskanäle erkennen, indem  Sie die Luftaustrittstemperaturen  von verschiedenen Kanälen prüfen  und sich diejenigen mit auffälligen  Temperaturen notieren. 11. Auf überhitzte und  unterkühlte Bereiche prüfen Ein großer Raum oder Bereich kann  Stellen mit zu hohen oder zu nied- rigen Temperaturen aufgrund der  Bauweise oder Installation aufwei- sen. Mit dem IR-Thermometer Fluke  64 MAX können Sie diese ausfindig  machen und so die Ursachen für  Unannehmlichkeiten und Beschwer- den eliminieren. 12. Stromversorgungen in  einer Schalttafel prüfen Viele HLK-Bedienfelder besitzen  mehrere Stromversorgungen. Mit  dem IR-Thermometer Fluke 64 MAX  können Sie die ausgefallene Strom- versorgung schnell finden, die zum  fehlerhaften Betrieb des Systems  führt. Überprüfung der Temperatur an der  Kondenswasserleitung eines Kondensatab- scheiders auf ordnungsgemäße Funktion. Prüfung des Kondensatabscheiders, ob er  im geöffneten Zustand ausgefallen ist und  Dampf unkontrolliert austritt. Luftaustrittstemperatur an Luftverteilungska- nälen prüfen

3   Fluke Corporation     23 Möglichkeiten, um mit dem Infrarot-Thermometer Fluke 64 MAX Energie und Zeit zu sparen 13. Betrieb des  Befeuchters prüfen Bei vielen HLK-Systemen ist ein  Befeuchter installiert. Mit dem  IR-Thermometer Fluke 64 MAX  können Sie schnell feststellen,  ob sich Wasser oder Dampf am  Befeuchter befindet und ob dieser  ordnungsgemäß funktioniert. Dies  erhöht die Sicherheit, da Sie den  Befeuchter nicht berühren müssen. 14. Sollwerte für den  Kühler prüfen Viele gewerblich genutzte Gebäude  verwenden gekühltes Wasser  zur Gebäudekühlung. Die Kühler  kühlen das Wasser in der Regel auf  Temperaturen von 5,5 bis 6,6 °C.  Ein falsch eingestellter Sollwert für  die Kühlwassertemperatur führt zu  Energieverschwendung. Mit dem  IR-Thermometer Fluke 64 MAX  können Sie gewährleisten, dass  die Temperatur des in das Gebäude  geleiteten Kühlwassers dem Soll- wert entspricht. 15. Grenzwerte  für den niedrigen  Temperaturbereich prüfen Fast alle kommerziellen Luftauf- bereitungsgeräte verfügen über  einen Grenzwertschalter für die  Temperatur. Die untere Tempera- turgrenze verhindert ein Einfrieren  des Wärmetauschers durch Anhalten  des Frischluftventilators. Es kann  vorkommen, dass die untere Tem- peraturgrenze falsch eingestellt ist.  Mit dem IR-Thermometer Fluke 64  MAX können Sie die Einstellung des  unteren Temperaturgrenzwerts über- prüfen und nach Bedarf anpassen. 16. An der Decke  angebrachte Ausrüstungen  sicher prüfen Viele der HLK-Komponenten sind  in über dem Boden liegenden und  schwer zugänglichen Bereichen  angebracht, was zu Sicherheits- problemen führen kann. Mit dem  IR-Thermometer Fluke 64 MAX  können Sie die Temperatur einfach  überprüfen, ohne Ihre Sicherheit  aufs Spiel zu setzen. 17. Betrieb des  Warmwasser- Wärmetauschers für  die VAV-Box prüfen Systeme mit variablem Volumenstrom  (Variable Air Volume - VAV) sind  heute die am weitesten verbreiteten  HLK-Systeme. Die VAV-Boxen steuern  Luftstrom und Temperatur in Gebäu- den. Viele der VAV-Boxen befinden  sich an der Gebäudegrenze und  verfügen über Warmwasser-Wärme- tauscher zur Nacherwärmung. Diese  Wärmetauscher zur Nacherwärmung  verfügen über Automatikventile. Mit  dem IR-Thermometer Fluke 64 MAX  Dampftemperatur am Eingang des  Befeuchterventils messen Wassertemperatur am Eingang zum  Wärmetauscher der Luftaufbereitung prüfen können die Luftaustrittstemperatur  der VAV-Box sowie die Ein- und  Auslasswassertemperaturen des  Wärmetauschers zur Nacherwär- mung überprüft werden. Diese  Temperaturen zeigen an, ob das  Warmwasserventil beim Öffnen  und Schließen ordnungsgemäß  funktioniert. 18. Ablufttemperatur  prüfen Zusätzlich zur Versorgungsluft-  Temperatur eines Anschlusses oder  Geräts zur Luftaufbereitung muss  häufig auch die Ablufttemperatur  eines Raums geprüft werden. Das  IR-Thermometer Fluke 64 MAX  eignet sich ideal zur Überprüfung  der Ablufttemperatur. 19. Funktion des  elektrischen Heizregisters  prüfen Viele Gebäude verwenden Geräte zur  Luftaufbereitung oder Entnahmestel- len mit elektrischen Heizelementen.  Hierzu gehören Wärmepumpen,  VAV-Boxen und Geräte zur Luftauf- bereitung. Wenn die Bedienelemente  nicht richtig funktionieren, kann  dies zu enormer Energieverschwen- dung und den damit verbundenen  Folgekosten führen. Mit dem  IR-Thermometer Fluke 64 MAX kann  das elektrische Heizregister auf die  korrekten Temperatursollwerte über- prüft werden. 20. Verdichtertemperatur  prüfen Störungen an Verdichtern von  Klima- und Kühlanlagen verursa- chen oft hohe Reparaturrechnungen.  Sie können außerdem zu Produkt- verlusten und Systemausfällen  führen. Dies kann teuer werden. Mit  dem IR-Thermometer Fluke 64 MAX  können die Verdichtertemperatu- ren überprüft und somit Probleme  erkannt werden, bevor teure Ausfälle  auftreten. Temperatur von Ausrüstungen an Decken  messen

4   Fluke Corporation     23 Möglichkeiten, um mit dem Infrarot-Thermometer Fluke 64 MAX Energie und Zeit zu sparen 21. Kühl- und  Gefriertemperaturen prüfen Es ist unumgänglich, dass Produkte  in Kühl- und Tiefkühlgeräten bei  entsprechenden Temperaturen  gelagert werden. Das IR-Thermo- meter Fluke 64 MAX kann schnell  Auskunft darüber geben, ob die  Lagerung von Produkten in Kühl-  oder Tiefkühlgeräten bei den  richtigen Temperaturen erfolgt. Da  mit dem IR-Thermometer Fluke 64  MAX die Temperatur des Inhalts des  Kühlgeräts berührungslos gemes- sen werden kann, ist es einfachen  ortsfesten Thermometern überlegen.  Hinzu kommt, dass man bei der  Messung der Produkttemperatur  auch die Verdampferschlange und  die Luftaustrittstemperatur prüfen  kann. 22. Abtautemperatur  prüfen Der Aufbau von Eis auf Nieder- temperatur-Wärmetauschern  vermindert die Effizienz des Geräts.  Integrierte Abtausysteme schmel- zen das Eis nach Bedarf. Bei nicht  ordnungsgemäß funktionierenden  Abtausystemen kann die Gefrieran- lage durch Eisaufbau versagen und  damit zu Produktverlust führen. Mit  dem IR-Thermometer Fluke 64 MAX  kann der Betrieb des Abtausystems  einfach überprüft werden. Temperatur von Kondensat messen, während  es abfließt 23. Oberflächentemperatur  des Kühlmittel- Wärmetauschers und  Kondensatortemperaturen  prüfen Eine zusätzliche Anwendung für  das IR-Thermometer Fluke 64 MAX  besteht in der Prüfung der Wärme- tauscher-Temperatur der Verdampfer  und Kondensatoren des Kühlsys- tems. Die gemessenen Temperaturen  zeigen an, ob das System in ein- wandfreiem Betrieb und mit hoher  Effizienz läuft. Fehlerhafte Tempera- turen an Wärmetauschern können  helfen, Probleme im Anfangsstadium  zu erkennen, wenn sie noch leicht  behoben werden können.Außer den hier aufgeführten  Anwendungen gibt es natürlich  noch viele weitere wirkungsvolle  Verwendungsmöglichkeiten für das  IR-Thermometer Fluke 64 MAX. In  der Regel setze ich sofort mein Fluke  64 MAX ein, wenn ich an meinem  Einsatzort angekommen bin. Fluke Deutschland GmbH In den Engematten 14 79286 Glottertal Telefon: 0 69 2 2222 0203 Telefax: 0 76 84 800 9410 E-Mail: [email protected] E-Mail: [email protected] Web: www.fluke.deTechnischer Beratung: Beratung zu Produkteigenschaften,  Spezifikationen, Messgeräte und  Anwendungsfragen  Tel.: +49 (0) 7684 8 00 95 45  E-Mail: [email protected] Austria GmbH Liebermannstraße F01 2345 Brunn am Gebirge Telefon: +43 (0) 1 928 9503 Telefax: +43 (0) 1 928 9501 E-Mail: [email protected] Web: www.fluke.atFluke (Switzerland) GmbH Industrial Division Hardstrasse 20 CH-8303 Bassersdorf Telefon: +41 (0) 44 580 7504 Telefax: +41 (0) 44 580 75 01 E-Mail: [email protected] Web: www.fluke.ch ©2015-2017 Fluke Corporation. Alle Rechte vorbehalten.   Anderungen vorbehalten. 4/2017 6009083a-gerDieses Dokument darf nicht ohne die schriftliche  Genehmigung der Fluke Corporation geändert werden. Fluke.  Damit Ihre Welt intakt   bleibt.
