6 Dinge, die Sie vor Messungen der Netzqualität tun sollten

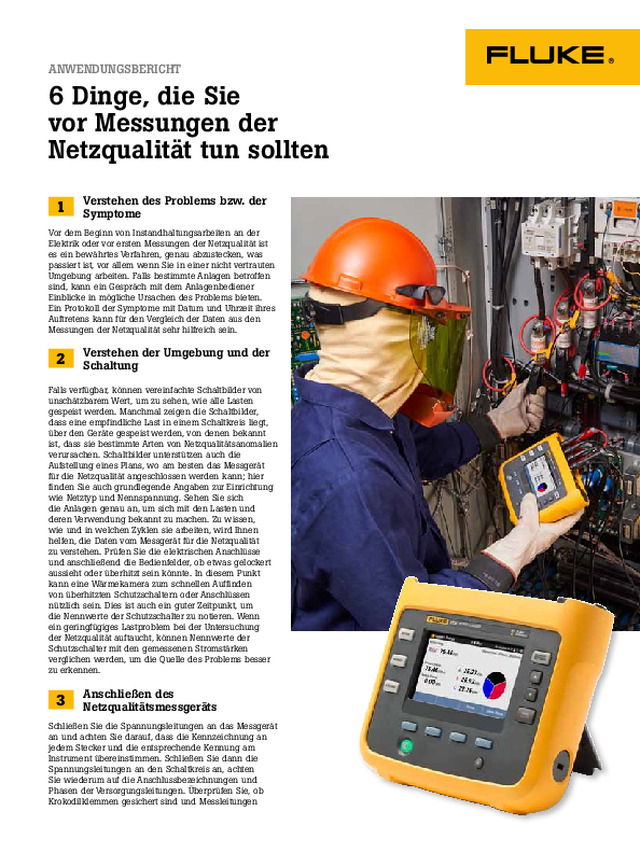

6 Dinge, die Sie  vor Messungen der  Netzqualität tun sollten ANWENDUNGSBERICHT 1 Verstehen des Problems bzw. der  Symptome Vor dem Beginn von Instandhaltungsarbeiten an der  Elektrik oder vor ersten Messungen der Netzqualität ist  es ein bewährtes Verfahren, genau abzustecken, was  passiert ist, vor allem wenn Sie in einer nicht vertrauten  Umgebung arbeiten. Falls bestimmte Anlagen betroffen  sind, kann ein Gespräch mit dem Anlagenbediener  Einblicke in mögliche Ursachen des Problems bieten.  Ein Protokoll der Symptome mit Datum und Uhrzeit ihres  Auftretens kann für den Vergleich der Daten aus den  Messungen der Netzqualität sehr hilfreich sein. 2 Verstehen der Umgebung und der  Schaltung Falls verfügbar, können vereinfachte Schaltbilder von  unschätzbarem Wert, um zu sehen, wie alle Lasten  gespeist werden. Manchmal zeigen die Schaltbilder,  dass eine empfindliche Last in einem Schaltkreis liegt,  über den Geräte gespeist werden, von denen bekannt  ist, dass sie bestimmte Arten von Netzqualitätsanomalien  verursachen. Schaltbilder unterstützen auch die  Aufstellung eines Plans, wo am besten das Messgerät  für die Netzqualität angeschlossen werden kann; hier  finden Sie auch grundlegende Angaben zur Einrichtung  wie Netztyp und Nennspannung. Sehen Sie sich  die Anlagen genau an, um sich mit den Lasten und  deren Verwendung bekannt zu machen. Zu wissen,  wie und in welchen Zyklen sie arbeiten, wird Ihnen  helfen, die Daten vom Messgerät für die Netzqualität  zu verstehen. Prüfen Sie die elektrischen Anschlüsse  und anschließend die Bedienfelder, ob etwas gelockert  aussieht oder überhitzt sein könnte. In diesem Punkt  kann eine Wärmekamera zum schnellen Auffinden  von überhitzten Schutzschaltern oder Anschlüssen  nützlich sein. Dies ist auch ein guter Zeitpunkt, um  die Nennwerte der Schutzschalter zu notieren. Wenn  ein geringfügiges Lastproblem bei der Untersuchung  der Netzqualität auftaucht, können Nennwerte der  Schutzschalter mit den gemessenen Stromstärken  verglichen werden, um die Quelle des Problems besser  zu erkennen. 3 Anschließen des  Netzqualitätsmessgeräts Schließen Sie die Spannungsleitungen an das Messgerät  an und achten Sie darauf, dass die Kennzeichnung an  jedem Stecker und die entsprechende Kennung am  Instrument übereinstimmen. Schließen Sie dann die  Spannungsleitungen an den Schaltkreis an, achten  Sie wiederum auf die Anschlussbezeichnungen und  Phasen der Versorgungsleitungen. Überprüfen Sie, ob  Krokodilklemmen gesichert sind und Messleitungen

2  Fluke Corporation  6 Dinge, die Sie vor Messungen der Netzqualität tun sollten mechanisch abgefangen werden, sodass sie nicht die  Leitungen aus der Schaltung ziehen. Bei Anschluss an  Reihenklemmen mit versenkten Schrauben werden  Tastköpfe mit magnetischen Spitzen empfohlen.  Schließen Sie die Stromzangen an die Schaltung an,  achten Sie auf die durch den Pfeil bezeichnete Richtung  des Stromflusses sowie auf die Übereinstimmung mit  der gleichen Phase mit der Spannungsleitung. Wenn  die Stromversorgung des Geräts über die Messleitungen  kommt, schließen Sie die Verbindungskabel von den  stapelbaren Steckern am Gerät an die entsprechenden  Eingänge der Stromversorgung an. Schließen Sie  andernfalls das Netzkabel an. 4 Prüfen Sie die Anschlüsse Es ist immer eine gute Idee, die Messanschlüsse zu  überprüfen, bevor die Protokollierung beginnt. Mit  einigen Messgeräten für die Netzqualität wie den Power  Loggern Fluke 1736 und 1738 können Sie Anschlüsse  über eine intelligente Verifizierungsfunktion prüfen. Mit  Hilfe dieser Funktion können Sie digital bestätigen, dass  alles richtig verdrahtet ist. Wenn ein Fehler vorhanden  ist, können Sie wählen, die physischen Änderungen  vorzunehmen oder einfach auf „Autokorrektur“ zu  drücken", damit das Instrument die Änderungen für  Sie im Inneren des Geräts vornimmt. Sie haben auch  die Wahl der Verwendung des Phasendiagramms, um  weiter zu untersuchen; Sie können jede vorgenommene  Konfiguration manuell ändern. 5 Beginnen Sie einen Probelauf   Vor den endgültigen Messungen ist es immer eine   bewährte Verfahrensweise, die Einrichtung nochmals zu  überprüfen, um sicherzustellen, dass die Einrichtungen wie  erwartet funktionieren. Wenn Sie eine Hauptverteilung  überwachen, soll die Prüfung in der Regel sicherstellen,  dass die Spannungs- und Strommesswerte im  Messmodus so wie erwartet sind. Manchmal werden  Sie einen Fehler bei den Nennspannungseinstellungen  finden oder feststellen, dass der Strom außerhalb des  Bereichs der verwendeten Stromzange liegt. Es ist  besser, ein wenig länger zu verweilen, um alles korrekt  zu messen, als die Messungen aufgrund unzureichender  oder falscher Daten wiederholen zu müssen. 6 Sichern Sie den Arbeitsort Stellen Sie sicher, dass das Gerät den Netzbetrieb und  keinen Betrieb über seine interne Batterie anzeigt.  Stellen Sie sicher, die gesamte Verkabelung gesichert  ist und keinen beweglichen Teilen oder energiereichen  Wärmequellen ausgesetzt ist. Schließen Sie den  Schaltschrank ab, sodass alles sicher und geschützt ist.  In Abhängigkeit von der Messstelle kann das Messgerät  mit einer Sicherungsschnur gegen Diebstahl gesichert  werden. Es schadet auch nie, eine Kennzeichnung  anzubringen, wer anzusprechen ist, falls andere an der  gleichen Stelle arbeiten. Dies kann eine mögliche   Störung oder Unterbrechung am Messgerät verhindern. Fluke Deutschland GmbH In den Engematten 14 79286 Glottertal Telefon: (069) 2 22 22 02 00  Telefax: (069) 2 22 22 02 01 E-Mail: [email protected] Web: www.fluke.deBeratung zu Produkteigenschaften und  Spezifikationen: Telefon: (07684) 8 00 95 45Beratung zu Anwendungen, Software und Normen: Telefon: 0900 1 35 85 33 (€ 0,99 pro Minute aus dem deutschen Festnetz,  zzgl. MwSt., Mobilfunkgebühren können abweichen) E-Mail: [email protected] Vertriebsgesellschaft m.b.H. Liebermannstraße F01 A-2345 Brunn am Gebirge Telefon: (01) 928 95 00 Telefax: (01) 928 95 01 E-Mail: [email protected] Web: www.fluke.atFluke (Switzerland) GmbH Industrial Division Hardstrasse 20 CH-8303 Bassersdorf Telefon: 044 580 75 00 Telefax: 044 580 75 01 E-Mail: [email protected] Web: www.fluke.ch ©2015 Fluke Corporation. Alle Rechte vorbehalten.   Anderungen vorbehalten.  08/2015 6006032A-DE Dieses Dokument darf nicht ohne die schriftliche  Genehmigung der Fluke Corporation geändert werden. Fluke.  Damit Ihre Welt intakt bleibt.
