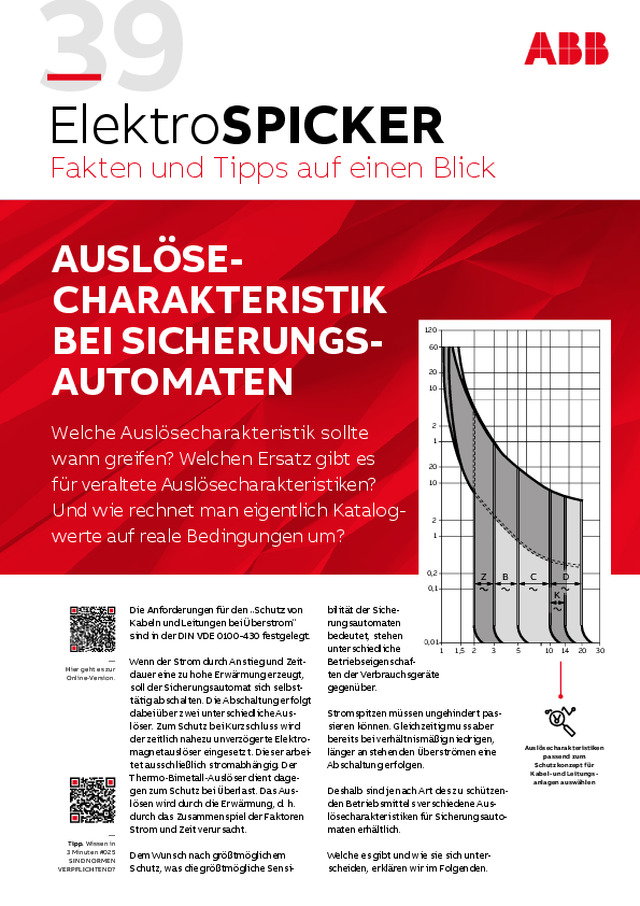

39 ElektroSPICKER Fakten und Tipps auf einen Blick AUSLSECHARAKTERISTIK BEI SICHERUNGSAUTOMATEN Welche Auslsecharakteristik sollte wann greifen? Welchen Ersatz gibt es fr veraltete Auslsecharakteristiken? Und wie rechnet man eigentlich Katalogwerte auf reale Bedingungen um? 120 60 20 10 2 1 20 10 2 1 0,2 Z B C D 0,1 Die Anforderungen fr den Schutz von Kabeln und Leitungen bei berstrom sind in der DIN VDE 0100-430 festgelegt. Hier geht es zur Online-Version. Tipp. Wissen in 3 Minuten #025 SIND NORMEN VERPFLICHTEND? Wenn der Strom durch Anstieg und Zeit dauer eine zu hohe Erwrmung erzeugt, soll der Sicherungsautomat sich selbst ttig abschalten. Die Abschaltung erfolgt dabei ber zwei unterschiedliche Aus lser. Zum Schutz bei Kurzschluss wird der zeitlich nahezu unverzgerte Elektro magnetauslser eingesetzt. Dieser arbei tet ausschlielich stromabhngig. Der Thermo-Bimetall-Auslser dient dage gen zum Schutz bei berlast. Das Aus lsen wird durch die Erwrmung, d. h. durch das Zusammenspiel der Faktoren Strom und Zeit verursacht. Dem Wunsch nach grtmglichem Schutz, was die grtmgliche Sensi bilitt der Siche rungsautomaten bedeutet, stehen 0,01 unterschiedliche 1 Betriebseigenschaf ten der Verbrauchsgerte gegenber. K 1,5 2 3 Stromspitzen mssen ungehindert pas sieren knnen. Gleichzeitig muss aber bereits bei verhltnismig niedrigen, lnger anstehenden berstrmen eine Abschaltung erfolgen. Deshalb sind je nach Art des zu schtzen den Betriebsmittels verschiedene Aus lsecharakteristiken fr...
