Flexible Stromkreisverteilungen im Wohnungsbau

Das Tempo der neuen Entwicklungen und Normänderungen im Wohnungsbau ist atemberaubend. Deshalb möchte sich dieser ElektroSpicker mit der Frage beschäftigen: Wie schaffe ich es trotz all dieser Veränderungen eine fachgerechte Stromkreisverteilung effizient aufzubauen?

Das Tempo der neuen Entwicklungen und Normänderungen im Wohnungsbau ist atemberaubend. Deshalb möchte sich dieser ElektroSpicker mit der Frage beschäftigen: Wie schaffe ich es trotz all dieser Veränderungen eine fachgerechte Stromkreisverteilung effizient aufzubauen?

Neben der korrekten Kabel- und Leitungsdimensionierung sind vor allem die dafür benötigten Schutzgeräte zu dimensionieren und auszuwählen. Diese Schutzschaltgeräte müssen neben der Stromtragfähigkeit auch in ihrer Auslösecharakterisitik ausgewählt werden. Dabei ist DIN VDE 0100-410, 0100-420 und 0100-430 für die Abschaltbedingung des Schutzgerätes genauso zu beachten wie DIN VDE 0100-530 zur korrekten Auswahl.

ABB

Flexible Stromkreisverteilungen im Wohnungsbau

Veröffentlicht: 22. Dezember 2023 · Kategorie: Fachartikel

Das Tempo der neuen Entwicklungen und Normänderungen im Wohnungsbau ist atemberaubend. Deshalb möchte sich dieser ElektroSpicker mit der Frage beschäftigen: Wie schaffe ich es trotz all dieser Veränderungen eine fachgerechte Stromkreisverteilung effizient aufzubauen?

Das Tempo der neuen Entwicklungen und Normänderungen im Wohnungsbau ist atemberaubend. Deshalb möchte sich dieser ElektroSpicker mit der Frage beschäftigen: Wie schaffe ich es trotz all dieser Veränderungen eine fachgerechte Stromkreisverteilung effizient aufzubauen?

Neben der korrekten Kabel- und Leitungsdimensionierung sind vor allem die dafür benötigten Schutzgeräte zu dimensionieren und auszuwählen. Diese Schutzschaltgeräte müssen neben der Stromtragfähigkeit auch in ihrer Auslösecharakterisitik ausgewählt werden. Dabei ist DIN VDE 0100-410, 0100-420 und 0100-430 für die Abschaltbedingung des Schutzgerätes genauso zu beachten wie DIN VDE 0100-530 zur korrekten Auswahl.

Aus diesem Dokument

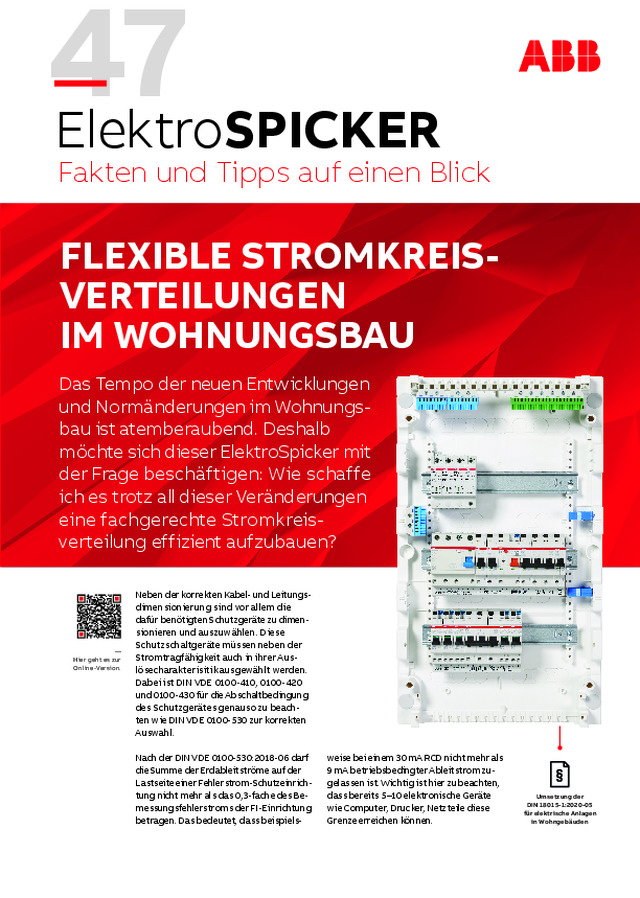

47 ElektroSPICKER Fakten und Tipps auf einen Blick FLEXIBLE STROMKREIS VERTEILUNGEN IM WOHNUNGSBAU Das Tempo der neuen Entwicklungen und Normnderungen im Wohnungs bau ist atemberaubend. Deshalb mchte sich dieser ElektroSpicker mit der Frage beschftigen: Wie schaffe ich es trotz all dieser Vernderungen eine fachgerechte Stromkreis verteilung effizient aufzubauen? Hier geht es zur Online-Version. Neben der korrekten Kabel- und Leitungsdimensionierung sind vor allem die dafr bentigten Schutzgerte zu dimen sionieren und auszuwhlen. Diese Schutzschaltgerte mssen neben der Stromtragfhigkeit auch in ihrer Aus lsecharakterisitik ausgewhlt werden. Dabei ist DIN VDE 0100-410, 0100-420 und 0100-430 fr die Abschaltbedingung des Schutzgertes genauso zu beachten wie DIN VDE 0100-530 zur korrekten Auswahl. Nach der DIN VDE 0100-530:2018-06 darf die Summe der Erdableitstrme auf der Lastseite einer Fehlerstrom-Schutzeinrichtung nicht mehr als das 0,3-fache des Bemessungsfehlerstroms der FI-Einrichtung betragen. Das bedeutet, dass beispiels- weise bei einem 30 mA RCD nicht mehr als 9 mA betriebsbedingter Ableitstrom zugelassen ist. Wichtig ist hier zu beachten, dass bereits 5 10 elektronische Gerte wie Computer, Drucker, Netzteile diese Grenze erreichen knnen. Umsetzung der DIN 18015-1:2020-05 fr elektrische Anlagen in Wohngebuden Fehlerstrom-Schutzeinrichtung und Fehlerlichtbogen-Schutzeinrichtung Der Grenzwert fr den Schutzleiterstrom betrgt 0,5 mA pro A (DIN EN 61140). Bei einer Absicherung...
