Kabel- und Leitungsdimensionierung und Auswahl von Überstrom-Schutzeinrichtungen

ABB

Kabel- und Leitungsdimensionierung und Auswahl von Überstrom-Schutzeinrichtungen

Veröffentlicht: 26. April 2022 · Kategorie: Fachartikel

Aus diesem Dokument

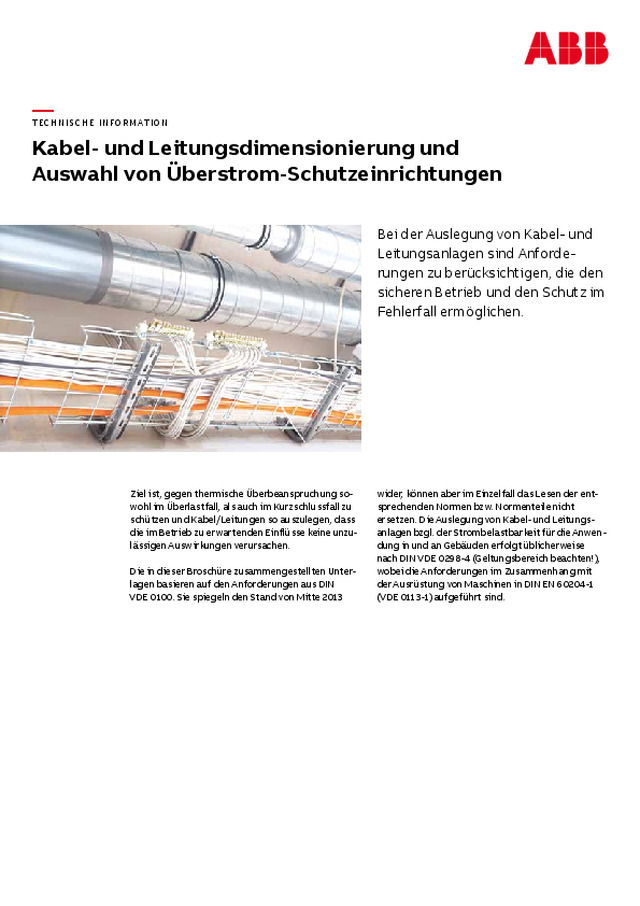

T EC H N I S C H E I N F O R M AT I O N Kabel- und Leitungsdimensionierung und Auswahl von berstrom-Schutzeinrichtungen Bei der Auslegung von Kabel- und Leitungsanlagen sind Anforde rungen zu bercksichtigen, die den sicheren Betrieb und den Schutz im Fehlerfall ermglichen. Ziel ist, gegen thermische berbeanspruchung sowohl im berlastfall, als auch im Kurzschlussfall zu schtzen und Kabel/Leitungen so auszulegen, dass die im Betrieb zu erwartenden Einflsse keine unzulssigen Auswirkungen verursachen. Die in dieser Broschre zusammengestellten Unterlagen basieren auf den Anforderungen aus DIN VDE 0100. Sie spiegeln den Stand von Mitte 2013 wider, knnen aber im Einzelfall das Lesen der entsprechenden Normen bzw. Normenteile nicht ersetzen. Die Auslegung von Kabel- und Leitungs anlagen bzgl. der Strombelastbarkeit fr die Anwendung in und an Gebuden erfolgt blicherweise nach DIN VDE 0298-4 (Geltungsbereich beachten!), wobei die Anforderungen im Zusammenhang mit der Ausrstung von Maschinen in DIN EN 60204-1 (VDE 0113-1) aufgefhrt sind. 2 K ABEL- UND LEITUNGSDIMENSIONIERUNG UND AUSWAHL VON BERSTROM -SCHUTZEINRICHTUNGEN Inhalt 003010 1. Verlegearten und Strombelastbarkeit von Kabeln/Leitungen 011017 2. Maximale Leitungslngen 018022 3. Auslse-Charakteristiken von Sicherungsautomaten im Vergleich 023 4. Vorgehensweise bei Auslegung von Kabel- und Leitungssystemen und Auswahl von berstromSchutzeinrichtungen 024 5. Auslegungsbeispiel fr einen Durchlauferhitzer 025 6. S ...
