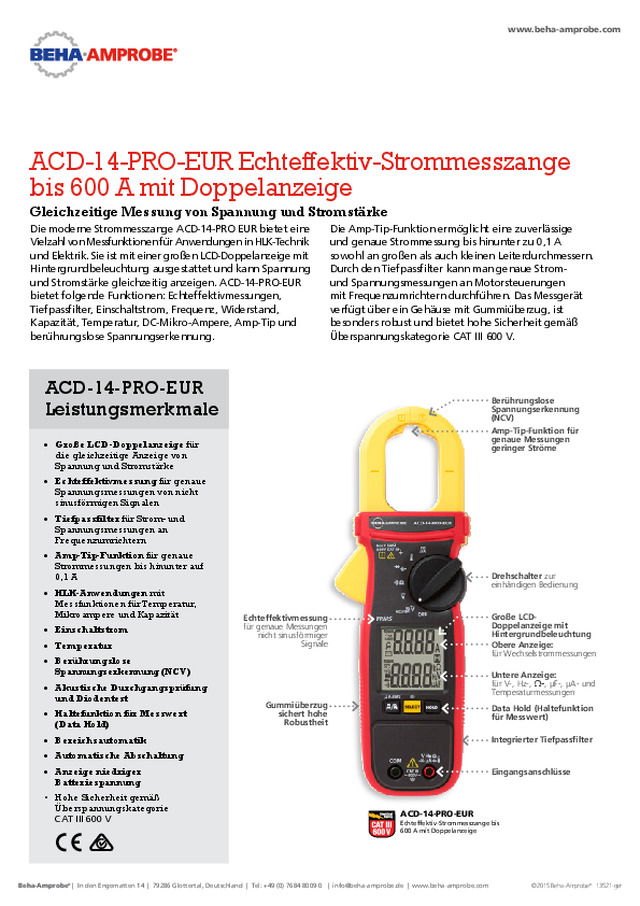

ACD-14-PRO-EUR Echteffektiv-Strommesszange bis 600 A mit Doppelanzeige

www.beha-amprobe.com  ©2015 Beha-Amprobe ®   13521-ger Beha-Amprobe ®   |  In den Engematten 14  |  79286 Glottertal, Deutschland  |  Tel: +49 (0) 7684 8009-0   |  [email protected]  |  www.beha-amprobe.com ACD-14-PRO-EUR Echteffektiv-Strommesszange bis 600 A mit Doppelanzeige ACD-14-PRO-EUR Echteffektiv-Strommesszange  bis 600 A mit Doppelanzeige  Gleichzeitige Messung von Spannung und Stromstärke Die moderne Strommesszange ACD-14-PRO EUR bietet eine Vielzahl von Messfunktionen für Anwendungen in HLK-Technik und Elektrik. Sie ist mit einer großen LCD-Doppelanzeige mit Hintergrundbeleuchtung ausgestattet und kann Spannung und Stromstärke gleichzeitig anzeigen. ACD-14-PRO-EUR bietet folgende Funktionen: Echteffektivmessungen, Tiefpassfilter, Einschaltstrom, Frequenz, Widerstand, Kapazität, Temperatur, DC-Mikro-Ampere, Amp-Tip und berührungslose Spannungserkennung.  Die Amp-Tip-Funktion ermöglicht eine zuverlässige und genaue Strommessung bis hinunter zu 0,1 A sowohl an großen als auch kleinen Leiterdurchmessern. Durch den Tiefpassfilter kann man genaue Strom- und Spannungsmessungen an Motorsteuerungen mit Frequenzumrichtern durchführen. Das Messgerät verfügt über ein Gehäuse mit Gummiüberzug, ist besonders robust und bietet hohe Sicherheit gemäß Überspannungskategorie CAT III 600 V. ACD-14-PRO-EUR  Leistungsmerkmale •  Große LCD-Doppelanzeige für  die gleichzeitige Anzeige von  Spannung und Stromstärke  •  Echteffektivmessung für genaue  Spannungsmessungen von nicht  sinusförmigen Signalen •  Tiefpassfilter für Strom- und  Spannungsmessungen an  Frequenzumrichtern •  Amp-Tip-Funktion für genaue  Strommessungen bis hinunter auf  0,1 A •  HLK-Anwendungen mit  Messfunktionen für Temperatur,  Mikroampere und Kapazität •  Einschaltstrom•  Temperatur•  Berührungslose  Spannungserkennung (NCV) •  Akustische Durchgangsprüfung  und Diodentest •  Haltefunktion für Messwert  (Data Hold) •  Bereichsautomatik•  Automatische Abschaltung•  Anzeige niedriger  Batteriespannung •  Hohe Sicherheit gemäß  Überspannungskategorie   CAT III 600 V Gummiüberzug  sichert hohe  Robustheit Echteffektivmessung  für genaue Messungen  nicht sinusförmiger  Signale Eingangsanschlüsse Data Hold (Haltefunktion  für Messwert) Große LCD- Doppelanzeige mit  Hintergrundbeleuchtung Obere Anzeige: für Wechselstrommessungen Untere Anzeige:  für V-, Hz-,  Ω- , μF-, μA- und  Temperaturmessungen Drehschalter zur  einhändigen Bedienung Integrierter Tiefpassfilter  Berührungslose Spannungserkennung  (NCV)Amp-Tip-Funktion für  genaue Messungen geringer Ströme

www.beha-amprobe.com  ©2015 Beha-Amprobe ®   13521-ger Beha-Amprobe ®   |  In den Engematten 14  |  79286 Glottertal, Deutschland  |  Tel: +49 (0) 7684 8009-0   |  [email protected]  |  www.beha-amprobe.com Die wichtigsten Anwendungen für ACD-14-PRO-EUR Spannungsabfallprüfung:   Die Doppelanzeige ermöglicht dem  Benutzer, Spannung und Strom gleichzeitig zu messen. So kann ein  Spannungsabfall bei einer Änderung der Stromstärke von Null auf den  Maximalwert überprüft werden. Eine Spannungsabfallprüfung ist gemäß internationalen Normen  (IEC/HD 60364-6) erforderlich, um den ordnungsgemäßen Betrieb  und die Effizienz sicherzustellen. Spannungsabfall ist der maximale  Prozentwert zwischen der maximalen Spannung bei Stromstärke  Null und der Minimalspannung bei maximaler Stromstärke definiert.  So wird sichergestellt, dass Elektroinstallationen und -motoren mit  der vorgeschriebenen Spannung betrieben werden, um potenzielle  Schäden an elektrischen Bauteilen zu vermeiden. Funktionen für die wichtigsten HLK-Anwendungen:   Temperaturmessung (mit mitgeliefertem Thermoelement), Kapazität für Anlauf- und Betriebskondensatoren sowie Mikroampere-Gleichstrommessung für Messungen bei Brandmeldern.Genaue Strom-, Spannungs- und Frequenzmessung in allen elektrischen Anlagen, auch bei verzerrten, nicht-sinusförmigen Signalen (Echteffektivwert-Funktion). Amp-Tip ist eine Führung für schmale Leiter, die in der Spitze der Klemmbacken der Strommesszange integriert ist. Damit sind genaue und zuverlässige Strommessungen bis hinunter zu 0,1 A bei kleinen Leiterdurchmessern möglich. Tiefpassfilter für genaue Messungen an Motorantrieben  mit Frequenzumrichtern. Durch Frequenzumrichter werden die Drehzahlen energieeffizienter Motoren über die Frequenz gesteuert. Diese Motorenantriebe erzeugen hochfrequente Störsignale, die bei Standardmessgeräten zu fehlerhaften Spannungs- und Strommessungen führen können. Mit einem Tiefpassfilter kann dieses Rauschen unterdrückt und eine genaue Messung erhalten werden. Kapazitätsmessungen für Motorkondensatoren oder Kompensationskondensatoren.Widerstands- und Durchgangsprüfungsmodus zur Überprüfung der Qualität elektrischer Verbindungen sowie des ordnungsgemäßen Betriebs von Motor- und Transformatorwicklungen.Einschaltstrommessung: zur Prüfung des maximalen Stroms beim Motorenstart. Ein zu hoher Einschaltstrom kann im Laufe der Zeit Schäden an Bauteilen verursachen und dazu führen, dass Sicherungen oder Leistungsschutzschalter ausgelöst werden.Gleichstrom im Mikroamperebereich für Messungen an Brandmeldern. Prüfen Sie den einwandfreien Betrieb von Brandmelder-Sicherheitssystemen in Gasgeräten. Ein defekter Brandmelder in einem Gasgerät verhindert, dass sich das Sicherheitsventil öffnet und das Gerät funktioniert. Alle Beha-Amprobe-Messgeräte, einschließlich der Strommesszange  ACD-14-PRO-EUR, wurden in unseren modernen Testlaboren  gründlich auf Sicherheit, Genauigkeit, Zuverlässigkeit und  Robustheit getestet. Außerdem werden Beha-Amprobe-Produkte,  die elektrische Größen messen, von einem externen Sicherheitslabor  geprüft. Dieses System stellt sicher, dass Beha-Amprobe-Produkte  Sicherheitsvorschriften erfüllen oder übertreffen und in rauen Umgebungen  im professionellen Einsatz zuverlässig funktionieren. Die Strommesszange Beha-Amprobe ACD-14-PRO-EUR verfügt über eine schlanke Zange für Messungen in beengten Räumen sowie über Echteffektivmessung für genaue Ergebnisse. Mit ihren umfangreichen Funktionen werden eine Vielzahl an professionellen Anwendungen abgedeckt. ACD-14-PRO-EUR kann für Spannungsabfallprüfungen und andere Anwendungen Spannung und Strom gleichzeitig messen und auf der großen LCD-Doppelanzeige mit Hintergrundbeleuchtung darstellen.

www.beha-amprobe.com  ©2015 Beha-Amprobe ®   13521-ger Beha-Amprobe ®   |  In den Engematten 14  |  79286 Glottertal, Deutschland  |  Tel: +49 (0) 7684 8009-0   |  [email protected]  |  www.beha-amprobe.com Funktionsmerkmale ACD-14-PRO-EUR  Echteffektiv-Strommesszange bis 600 A mit Doppelanzeige Sicherheit spezifiziert gemäß Überspannungskategorie CAT III 600 V Wechselspannung  (mit digitalem Tiefpassfilter und Echteffektivmessung) Bereich: 0,0 bis 600,0 V Genauigkeit: ±1,0 % + 5 Digits (50 bis 60 Hz) Gleichspannungsmessung Bereich: 0,0 bis 600,0 V Genauigkeit: ±1,0 % + 5 Digits  Wechselstrommessung  (Echteffektivwert) Bereich: 0,00 bis 600,0 A Genauigkeit: ± 1,8 % + 5 Digits (50 bis  100 Hz) ± 2,0 % + 5 Digits (100 bis 400 Hz) Genaue Messung niedriger Wechselströme  (Amp-Tip) Bereich: 0,00 bis 60,00 A Genauigkeit: ± 1,5 % + 5 Digits (50 bis 60 Hz) Mikroampere Gleichstrom Bereich: 0,0 bis 2000 μA Genauigkeit: ± 1,0 % + 5 Digits Frequenzmessung Bereich: 5,00 bis 999,9 Hz Genauigkeit: ± 1,0 % + 5 Digits (im 600 V-Bereich) Widerstandsmessung Bereich: 0,0 Ω bis 60,00 kΩ Genauigkeit: ± 1,0 % + 5 Digits Bereich:  60,00 kΩ bis 6000 kΩ Genauigkeit: ± 1,2% + 5 Digits Kapazitätsmessung Bereich: 200,0 μF bis 2500 μF Genauigkeit: ± (2,0 % + 4 Digits) Diodentest Bereich: 0,0 bis 3,000 V Genauigkeit: ± (1,5 % + 5 Digits) Akustische Durchgangsprüfung EIN  ≤  10 Ω AUS 250 Ω Temperatur (Thermoelement Typ K) Die Ungenauigkeit des Thermoelement Typ K ist nicht eingeschlossen Bereich: -40,0 bis +400 °C Genauigkeit:  ± 1,0 % + 0,8 °C (-40,0 bis +99,9 °C) ± 1,0 % + 1 °C (+100 bis +400 °C) Berührungslose Spannungserkennung 10 bis 550 V , 50/60 Hz Zangenöffnung  30 mm Doppelanzeige • Echteffektivwert • Tiefpassfilter • Automatische Bereichswahl • Einschaltstrom • Data-Hold-Modus • Hintergrundbeleuchtung • Automatische Abschaltung • Anzeige niedriger Batteriespannung • Allgemeine technische Daten Polaritätsanzeige  Automatisch Doppelanzeige LCD-Doppelanzeige 3 3/4-stellig, Anzeigeumfang 6.000 Aktualisierungsgeschwindigkeit 5 mal pro Sekunde, nominal Betriebstemperatur 0 bis 40 °C Relative Luftfeuchte 80 % RF bis zu 31 °C linear abnehmend bis 50 % RF bei 40 °C Höhe über NN bei Betrieb 0 bis 2000 m Verschmutzungsgrad 2 Temperatur bei Lagerung -20 °C bis 60 °C,  80 % RF Temperaturkoeffizient Nominal 0,15 x (angegebene Genauigkeit)/ °C bei (0 °C bis 18 °C oder 28 °C bis 40 °C) Energieversorgung  Zwei AAA-Batterien (IEC LR 03), 1,5 V EMV Entspricht EN 61326-1 Einhaltung von Sicherheitsnormen UL/IEC/EN 61010-1 Ausg. 3.0, UL/IEC/EN 61010-2-033 Ausg. 1.0, CAN/CSA C22.2 NO. 61010-1 Ausg. 3.0, UL/IEC/EN 61010-2-032 Ausg.  3.0 & IEC/EN 61010-031 Ausg. 1.1 Zertifizierung Abmessungen (L x B x H) 219 x 77 x 37 mm Gewicht: ca. 208 g Strommesszange mit Doppelanzeige ACD-14-PRO-EUR Detaillierte technische Daten Im Lieferumfang enthaltenes Zubehör: Benutzerhandbuch, Messleitungen, Tragetasche, Batterien AAA (2x), Thermoelement Typ K mit Bananenstecker
