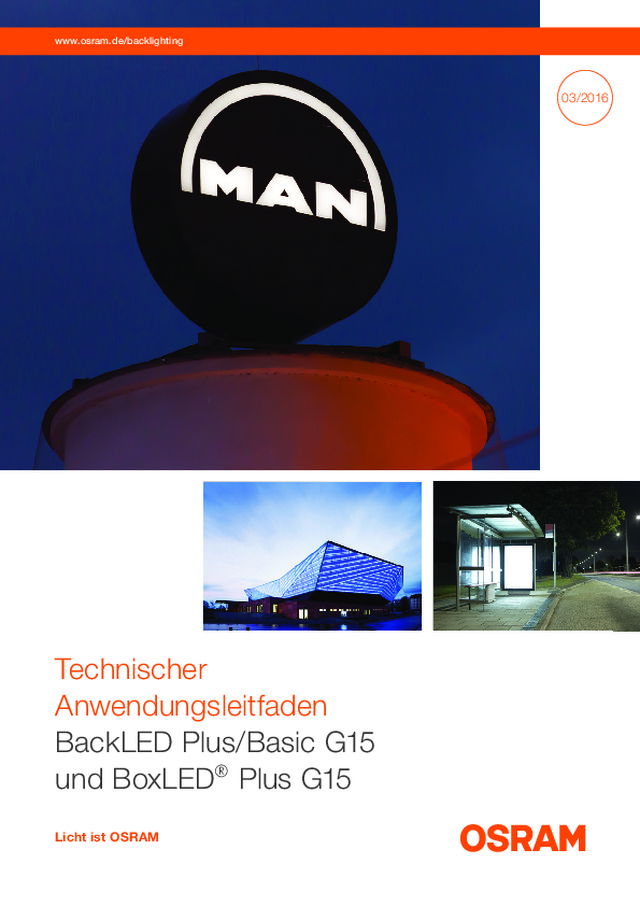

www.osram.de/backlighting Technischer  Anwendungs leitfaden  BackLED Plus/Basic G15 und BoxLED ® Plus G15 Licht ist OSRAM 03/2016

BackLED Plus/Basic G15 und BoxLED ® Plus G15  |   Inhalt 2 Inhalt 1 Produktübersicht  03 1.1 BackLED Plus G15  03 1.2 BackLED Basic G15  03 1.3 BoxLED ® Plus G15  03 2 Elektrische Eigenschaften  04 2.1 Elektrische Verbindungen  04 2.1.1 Empfohlene Leitungslängen  04 2.1.2 Empfohlene Leitungsquerschnitte  08 2.2 Elektrische Verbindungsklemmen  09 2.2.1 Allgemeines  09 2.2.2 Übersicht über die Verbindungsklemmen  09 3 Anwendungsübersichten für BackLED Plus/Basic G15  10 3.1 Perfekt planen mit dem OSRAM LED deSIGNer  10 3.2 Leuchtdichte in Abhängigkeit von der Transmission:  10  BackLED DS Plus G153.3 Leuchtdichte in Abhängigkeit von der Einbautiefe:  12  BackLED DS Plus G153.4 Dimm-Matrix: BackLED L Plus G15 und  13  BackLED XS/M/L Basic G153.5 Dimm-Matrix: BackLED XL Plus G15 und  13  BackLED DS Plus G153.6 Dimm-Matrix: BoxLED ®  XS Plus G15,   13  BoxLED ® M Plus G15, BoxLED® L Plus G15 4 Anwendungsübersichten für BoxLED ® Plus G15  14 4.1 Empfohlene Abmessungen für Leuchtkästen  14 4.2 Ausgangsleistungskennlinie der dimmbaren  14  1…10-V-LED-Treiber  5 Thermische Eigenschaften  15 5.1 Gehäusetemperatur am T c -Punkt 15 5.2 Messen der T c -Temperatur 15 5.2.1 Position des T c -Punkts 15 5.2.2 Zulässige T c -Temperaturen 16

BackLED Plus/Basic G15 und BoxLED ® Plus G15  |   Produktübersicht 3 1 Produktübersicht 1.1 BackLED Plus G15 1.2 BackLED Basic G15 1.3 BoxLED ® Plus G15 BackLED L Plus G15 BackLED XL Plus G15 BackLED DS Plus G15 BoxLED ® L Plus G15 BoxLED ® M Plus G15 BackLED M Basic G15 BackLED XS Basic G15 BackLED L Basic G15 BackLED S Plus G15 BackLED M Plus G15 BoxLED ® XS Plus G15

BackLED Plus/Basic G15 und BoxLED ® Plus G15  |   Elektrische Eigenschaften 4 16,9 W 45 Module 1 Kette 2.1 Elektrische Verbindungen Wir empfehlen für die elektrischen Verbindungen zwischen den LED-Ketten und den OPTOTRONIC ®-LED-Treibern die  folgenden Leitungslängen und Leitungsquerschnitte. 2.1.1 Empfohlene Leitungslängen BackLED Plus G15 2 Elektrische Eigenschaften BackLED S Plus G15 weiß, rot BackLED S Plus G15 grün, blau Maximale Sekundärleitungslänge [m] Maximale Sekundärleitungslänge [m] Leistung LED- Module [W] 60 140 0 80 20 100 40 120 8,45 W 23 Module 1/4-Kette 16,9 W 45 Module 1/2-Kette 25,35 W 68 Module 3/4-Kette 33,8 W 90 Module 1 Kette Leistung LED- Module [W] 30 70 0 40 10 50 20 60 4,23 W 11 Module 1/4-Kette 8,45 W 23 Module 1/2-Kette 12,68 W 34 Module 3/4-Kette 16,9 W 45 Module 1 Kette AWG14/2,08 mm 2 AWG13/2,62 mm 2 2,5 mm 2 1,5 mm 2 AWG16/1,23 mm 2 AWG20/0,57 mm 2 AWG18/0,79 mm 2 AWG14/2,08 mm 2 AWG13/2,62 mm 2 2,5 mm 2 1,5 mm 2 AWG16/1,23 mm 2 AWG20/0,57 mm 2 AWG18/0,79 mm 2 40 20 0 25,35 W 68 Module 3/4-Kette 12,68 W 34 Module 3/4-Kette 33,8 W 90 Module 1 Kette BackLED M Plus G15 weiß Leistung LED- Module [W] Maximale Sekundärleitungslänge [m] 30 70 90 100 0 40 10 50 20 60 80 7,50 W 10 Module 1/4-Kette 15 W 20 Module 1/2-Kette 22,50 W 30 Module 3/4-Kette 30 W 40 Module 1 Kette AWG14/2,08 mm 2 AWG13/2,62 mm 2 2,5 mm 2 1,5 mm 2 AWG16/1,23 mm 2 AWG20/0,57 mm 2 AWG18/0,79 mm 2 20 10 0 22,50 W 30 Module 3/4-Kette 30 W 40 Module 1 Kette 20 10 0

BackLED Plus/Basic G15 und BoxLED ® Plus G15  |   Elektrische Eigenschaften 5 BackLED M Plus G15 rot Maximale Sekundärleitungslänge [m] Leistung LED- Module [W] 100 250 0 150 50 200 6,25 W 10 Module 1/4-Kette 12,50 W 20 Module 1/2-Kette 18,75 W 30 Module 3/4-Kette 25 W 40 Module 1 Kette AWG14/2,08 mm 2 AWG13/2,62 mm 2 2,5 mm 2 1,5 mm 2 AWG16/1,23 mm 2 AWG20/0,57 mm 2 AWG18/0,79 mm 2 50 0 18,75 W 30 Module 3/4-Kette 25 W 40 Module 1 Kette 20 40 10 20 0 0 BackLED L Plus G15 Leistung LED- Module [W] Maximale Sekundärleitungslänge [m] 30 70 90 100 0 40 10 50 20 60 80 13 W 8 Module 1/4-Kette 26 W 16 Module 1/2-Kette 39 W 24 Module 3/4-Kette 39 W 24 Module 3/4-Kette 75 W 24 Module 3/4-Kette 52 W 32 Module 1 Kette 100 W 32 Module 1 Kette 52 W 32 Module 1 Kette AWG14/2,08 mm 2 AWG13/2,62 mm 2 2,5 mm 2 1,5 mm 2 AWG16/1,23 mm 2 AWG20/0,57 mm 2 AWG18/0,79 mm 2 BackLED XL Plus G15 Maximale Sekundärleitungslänge [m] 60 140 180 200 0 80 20 100 40 120 160 25 W 8 Module 1/4-Kette 50 W 16 Module 1/2-Kette 75 W 24 Module 3/4-Kette 100 W 32 Module 1 Kette AWG14/2,08 mm 2 AWG13/2,62 mm 2 2,5 mm 2 1,5 mm 2 AWG16/1,23 mm 2 AWG20/0,57 mm 2 AWG18/0,79 mm 2 Leistung LED- Module [W]

BackLED Plus/Basic G15 und BoxLED ® Plus G15  |   Elektrische Eigenschaften 6 20 50 20 40 0 0 0 BackLED DS Plus G15 Leistung LED- Module [W] Maximale Sekundärleitungslänge [m] 60 140 180 200 0 80 20 100 40 120 160 25 W 4 Module 1/4-Kette 50 W 8 Module 1/2-Kette 75 W 12 Module 3/4-Kette 100 W 16 Module 1 Kette AWG14/2,08 mm 2 AWG13/2,62 mm 2 2,5 mm 2 1,5 mm 2 AWG16/1,23 mm 2 AWG20/0,57 mm 2 AWG18/0,79 mm 2 75 W 12 Module 3/4-Kette 9,4 W 37 Module 3/4-Kette 22,5 W 30 Module 3/4-Kette 100 W 16 Module 1 Kette 12,5 W 50 Module 1 Kette 30 W 40 Module 1 Kette BackLED Basic G15 BackLED XS Basic G15 Leistung LED- Module [W] Maximale Sekundärleitungslänge [m] 100 250 0 150 50 200 3,25 W 13 Module 1/4-Kette 7 W 25 Module 1/2-Kette 9,4 W 37 Module 3/4-Kette 12,5 W 50 Module 1 Kette AWG14/2,08 mm 2 AWG13/2,62 mm 2 2,5 mm 2 1,5 mm 2 AWG16/1,23 mm 2 BackLED M Basic G15 AWG14/2,08 mm 2 AWG13/2,62 mm 2 2,5 mm 2 1,5 mm 2 AWG16/1,23 mm 2 Maximale Sekundärleitungslänge [m] Leistung LED- Module [W] 60 140 0 80 20 100 40 120 7,5 W 10 Module 1/4-Kette 15 W 20 Module 1/2-Kette 22,5 W 30 Module 3/4-Kette  30 W 40 Module 1 Kette 40

BackLED Plus/Basic G15 und BoxLED ® Plus G15  |   Elektrische Eigenschaften 7 BackLED L Basic G15 AWG14/2,08 mm 2 AWG13/2,62 mm 2 2,5 mm 2 1,5 mm 2 AWG16/1,23 mm 2 BoxLED ® Plus G15 BoxLED ® XS Plus G15 BoxLED ® M Plus G15 Leistung LED- Module [W] Leistung LED- Module [W] Maximale Sekundärleitungslänge [m] Maximale Sekundärleitungslänge [m] 30 60 70 140 90 180 100 200 0 0 40 80 10 20 50 100 20 40 60 120 80 160 15 W 8 Module 1/4-Kette 24,95 W 8 Module 1/4-Kette 30 W 16 Module 1/2-Kette 49,9 W 16 Module 1/2-Kette 45 W 24 Module 3/4-Kette 74,85 W 24 Module 3/4-Kette 60 W 32 Module 1 Kette 99,8 W 32 Module 1 Kette AWG14/2,08 mm 2 AWG14/2,08 mm 2 AWG13/2,62 mm 2 AWG13/2,62 mm 2 2,5 mm 2 2,5 mm 2 1,5 mm 2 1,5 mm 2 AWG16/1,23 mm 2 AWG16/1,23 mm 2 AWG20/0,57 mm 2 AWG20/0,57 mm 2 AWG18/0,79 mm 2 AWG18/0,79 mm 2 Leistung LED- Module [W] Maximale Sekundärleitungslänge [m] 30 70 90 0 40 10 50 20 60 80 11,25 W 9 Module 1/4-Kette 22,5 W 18 Module 1/2-Kette 33,75 W 27 Module 3/4-Kette 45 W 36 Module 1 Kette 45 W 24 Module 3/4-Kette 33,75 W 27 Module 3/4-Kette 74,85 W 24 Module 3/4-Kette 60 W 32 Module 1 Kette 45 W 36 Module 1 Kette 99,8 W 32 Module 1 Kette 10 10 20 20 20 40 0 0 0

BackLED Plus/Basic G15 und BoxLED ® Plus G15  |   Elektrische Eigenschaften 8 60 W 8 Module 1 Kette LED-Treiber Max. Sekundärleitungslänge = LED-Treiber – erstes LED-Modul + Verbindungsleitung LED-Modul – LED-Modul + … LED-Modul LED-Modul LED-Modul Haftungsausschluss:Bezüglich der elektromagnetischen Verträglichkeit (EMV) beträgt die maximal zulässige Leitungslänge 10 Meter (siehe dazu das technische Datenblatt der verwendeten OSRAM OPTOTRONIC ®-LED-Treiber). Für die Sicher- stellung der EMV ist der Anwender verantwortlich. Bitte beachten:Wir empfehlen, die LED-Module nur in Kombination mit OSRAM OPTOTRONIC ®-LED-Treibern zu betreiben.  Die maximale Sekundärleitungslänge entspricht der maxi-malen Kabellänge zwischen dem LED-Treiber und dem ersten LED-Modul einer Kette plus den Verbindungsleitun-gen zwischen den LED- Modulen (siehe Abbildung oben). 40 20 0 BoxLED ® L Plus G15 Maximale Sekundärleitungslänge [m] 2.1.2 Empfohlene Leitungsquerschnitte Produkt Leitungsart AWG A [mm 2 ] Empfohlener Leitungsquerschnitt beim Verbinden  einer LED- Kette  mit anderen LED- Modulen [mm²] BackLED XL Plus G15 Mehrdrähtig   (Litze) 16 1,31 ≥ 1,31 BackLED L Plus G15 Mehrdrähtig (Litze) 18 0,82 ≥ 0,82 BackLED M Basic G15 Mehrdrähtig (Litze) 20 0,52 ≥ 0,52 BackLED S Plus G15 Mehrdrähtig (Litze) 20 0,52 ≥ 0,52 BackLED XS Basic G15 Mehrdrähtig (Litze) 24 0,21 ≥ 0,21 BackLED DS Plus G15 Mehrdrähtig (Litze) 18 0,82 ≥ 0,82 BoxLED L Plus G15 Mehrdrähtig (Litze) 16 1,31 ≥ 1,31 BoxLED M Plus G15 Mehrdrähtig (Litze) 16 1,31 ≥ 1,31 BoxLED XS Plus G15 Mehrdrähtig (Litze) 18 0,82 ≥ 0,82 BackLED L Basic G15 Mehrdrähtig (Litze) 16 1,31 ≥ 1,31 BackLED M Basic G15 Mehrdrähtig (Litze) 20 0,52 ≥ 0,52 BackLED XS Basic G15 Mehrdrähtig (Litze) 22 0,32 ≥ 0,32 Leistung LED- Module [W] 60 120 0 80 20 100 40 15 W 2 Module 1/4-Kette 30 W 4 Module 1/2-Kette 45 W 6 Module 3/4-Kette 60 W 8 Module 1 Kette 45 W 6 Module 3/4-Kette AWG14/2,08 mm 2 AWG13/2,62 mm 2 2,5 mm 2 1,5 mm 2 AWG16/1,23 mm 2 AWG20/0,57 mm 2 AWG18/0,79 mm 2

BackLED Plus/Basic G15 und BoxLED ® Plus G15  |   Elektrische Eigenschaften 9 2.2.2 Übersicht über die Verbindungsklemmen Unter anderem eignen sich die folgenden Standard-klemmen für die elektrischen Verbindungen zwischen den LED-Ketten und die Verbindungen mit den OPTOTRONIC ®-  LED-Treibern.   Nicht alle Steckverbinder sind auch für mehr- und feindrähtige Leiter geeignet. Bei manchen müssen deshalb die Leiteranschlüsse mit   Aderendhülsen versehen werden. Die Herstellerangaben sind hierbei zu beachten. Hersteller Bezeichnung Leitungsart  Maximaler  Außendurch messer AWG-Leitungs- querschnitt Betriebs- temperatur Besondere   Eigenschaft 3M 314 Eindrähtig/  mehrdrähtig 0,082"   (2,08 mm) AWG22–14  (0,34–2,5 mm 2 ) Max.  105 ºC  (221 ºF) Feuchtigkeitsdicht WAGO Series 222 Eindrähtig/  mehrdrähtig AWG28–12   (0,09–4,0 mm 2 ) Max.  85 ºC    (185 ºF) PHOENIX JBC 2.5/X Eindrähtig/  mehrdrähtig AWG20–14   (0,75–2,5 mm 2 ) 3M 316IR Eindrähtig/  mehrdrähtig 0,160"  (4,064 mm) AWG22–16   (0,34–1,305 mm 2 ) Max.  105 ºC  (221 ºF) UL-gelistet, Norm 486C,  UL-Aktenzeichen E23438 WAGO Series 221 Eindrähtig/  mehrdrähtig AWG 24–12  (0,14–4 mm 2 ) Max.  105 °C (221 °F) BackLED Plus G15 BackLED Basic G15 BoxLED ®  Plus G15 S M DS XS M L XS M L 2.2 Elektrische Verbindungsklemmen 2.2.1 Allgemeines Elektrische Verbinder werden in vielen unterschiedlichen Ausführungen angeboten, darunter Schraubanschluss-klemmen, Drehverbinder, Steckverbindungen und Verbin-dungsklemmen.   — Verwenden Sie zur Verbindung der LED-Module mit den OPTOTRONIC ®-LED-Treibern die geeigneten Kabel und  Anschlussklemmen.   — Elektrische Anschlussklemmen dürfen nicht an Orten verwendet werden, an denen sie den Klimaeinwirkun-gen unmittelbar ohne ausreichenden Schutz ausgesetzt sind. Für Außenanwendungen müssen Steckverbindun-gen (ohne Feuchtigkeitsschutz) daher durch IP-An-schlusskästen oder Leuchtkästen geschützt werden.   — Wenn Sie Steckverbindungen ohne IP-Schutz (Feuchtig-keitsschutz) verwenden, achten Sie darauf, dass die Öffnungen stets nach unten gerichtet sind.

10 BackLED Plus/Basic G15  |   Anwendungsübersichten 3.2 Leuchtdichte in Abhängigkeit von der  Trans mission: BackLED DS Plus G15 Die Diagramme auf der folgenden Seite zeigen die Ab-hängigkeit zwischen der Transmission einer Licht ab-strahlenden Fläche und der resultierenden Leuchtdichte bei konstanten Modulabständen von 400 mm (d. h. dem Abstand zwischen der Modulmitte der einzelnen Modul-stränge sowie dem Abstand zwischen parallelen Modul-strängen). Die Leuchtdichte kann je nach den besonderen Eigen-schaften der Anwendung, etwa dem Reflexionsgrad im In-neren der Anwendung oder den Streuungsparametern der Licht abstrahlenden Fläche, variieren. Bitte beachten: Die resultierende Leuchtdichte bezieht sich auf eine der beiden Lichtaustrittsflächen eines doppel-seitigen Leuchtkastens. 3  Anwendungsübersichten für   BackLED Plus/Basic G15 3.1 Perfekt planen mit dem OSRAM LED deSIGNer Auch bei aufwendigeren Beleuchtungsaufgaben kommen Sie mit dem LED deSIGNer einfach und schnell zum besten Gesamtpaket. Durch die Eingabe von nur wenigen Daten kalkuliert diese kostenlose Online-Software automatisch die benötigte Anzahl von LED-Modulen und LED-Treibern. Darüber hinaus liefert Ihnen das Tool die korrekte Anord-nung der Module, um eine homogene Hinterleuchtung in der gegebenen Anwendung zu gewährleisten.  Weitere Serviceleistungen:   — Leuchtdichtenberechnung für BackLED Produkte  (S, M, L, XL Plus G15; XS, M und L Basic G15)   — Auswahl von über 100 verschiedenen Acrylgläsern  und über 50 verschiedene PVC/Gewebe   — Nutzung zur Angebotserstellung   — Berechnung der benötigen BoxLED ® Produkte bei   Lichtkästen Starten Sie Ihre Planungen unter  www.osram.de/led-designer LED deSIGNer für  „direct backlighting“ oder   LED deSIGNer für „sidelighting“.

11 BackLED Plus/Basic G15  |   Anwendungsübersichten Ca. 5,75 LED-Module/m 2 Ca. 9,5 LED-Module/m 2 Ca. 14,5 LED-Module/m 2 Ca. 11,5 LED-Module/m 2 Ca. 7,75 LED-Module/m 2 Transmission [%] Transmission [%] Transmission [%] Transmission [%] Transmission [%] Leuchtdichte [cd/m 2 ]    Leuchtdichte [cd/m 2 ]    Leuchtdichte [cd/m 2 ]    Leuchtdichte [cd/m 2 ]    Leuchtdichte [cd/m 2 ]    490 800 1100 1250 1300 960 650 470 450 750 1050 1200 860 910 430 600 410 700 1000 1150 810 550 390 650 900 760 500 350 550 800 660 400 25 25 25 25 25 35 35 35 35 35 55 55 55 55 55 45 45 45 45 45 370 600 850 710 450 250 mm Einbautiefe: 300 mm 350 mm 400 mm 250 mm Einbautiefe: 300 mm 350 mm 400 mm 250 mm Einbautiefe: 300 mm 350 mm 400 mm 250 mm Einbautiefe: 300 mm 350 mm 400 mm 250 mm Einbautiefe: 300 mm 350 mm 400 mm   Bei gleichmäßiger Ausleuchtung mit minimaler Tiefe

12 BackLED Plus/Basic G15  |   Anwendungsübersichten 3.3 Leuchtdichte in Abhängigkeit von der  Einbautiefe: BackLED DS Plus G15 Die Diagramme zeigen die Abhängigkeit zwischen der  Einbautiefe und der resultierenden Leuchtdichte im Zu-sammenhang mit verschiedenen Transmissionswerten. Jedes Diagramm bezieht sich auf eine andere Dichte der LED-Module (Anzahl der LED-Module pro m 2 ). Konstanter Abstand zwischen LED-Modulen: 400 mmKonstanter Abstand zwischen parallelen Modulsträngen:  400 mm Konstanter Abstand zwischen LED-Modulen: 325 mmKonstanter Abstand zwischen parallelen Modulsträngen:  400 mm Konstanter Abstand zwischen LED-Modulen: 325 mmKonstanter Abstand zwischen parallelen Modulsträngen:  325 mm Konstanter Abstand zwischen LED-Modulen: 265 mmKonstanter Abstand zwischen parallelen Modulsträngen:  325 mm Konstanter Abstand zwischen LED-Modulen: 265 mm (voll gestreckt)Konstanter Abstand zwischen parallelen Modulsträngen:  265 mm Definition:Einbautiefe: Abstand zwischen LED-Modulen (Trägerfläche) und Licht abstrahlender Fläche (z. B. Acrylglas, Spanntuch) Ca. 5,5 LED-Module/m 2 Einbautiefe [mm] Einbautiefe [mm] Einbautiefe [mm] Einbautiefe [mm] Einbautiefe [mm] Leuchtdichte [cd/m 2 ] Leuchtdichte [cd/m 2 ] Leuchtdichte [cd/m 2 ] Leuchtdichte [cd/m 2 ] Leuchtdichte [cd/m 2 ] 490 470 450 430 410 390 350 250 250 250 300 300 300 400 400 400 350 350 350 370 55 % 55 % 55 % 55 % 55 % Transmissionen: Transmissionen: Transmissionen: Transmissionen: Transmissionen: 45 % 45 % 45 % 45 % 45 % 35 % 35 % 35 % 35 % 35 % 25 % 25 % 25 % 25 % 25 % Ca. 7,5 LED-Module/m 2 650 600 550 500 400 250 250 300 300 400 400 350 350 450 Ca. 9,5 LED-Module/m 2 Ca. 14,5 LED-Module/m 2 800 1250 1150 1050 750 700 650 950 550 750 600 850 Ca. 11,5 LED-Module/m 2 960 860 910 810 760 660 710 Bitte beachten: Die oben stehenden Werte sind lediglich Näherungswerte! Leuchtdichte, Gleich- mäßigkeit und Energieverbrauch können aufgrund von verschiedenen Anwendungsparametern, wie  z. B. der Reflexion der inneren Oberfläche, den Parametern der Lichtaustrittsfläche etc., abweichen.  Vor der Installation sollte getestet werden, ob eine akzeptable Beleuchtung in Hinblick auf Farbein- druck, Gleichmäßigkeit, Leuchtdichte und Funktionalität gewährleistet ist.

13 BackLED Plus/Basic G15  |   Anwendungsübersichten 1) Für Außenanwendungen muss das Dimmgerät durch einen geeigneten IP-Anschlusskasten geschützt werden. 1) Für Außenanwendungen muss das Dimmgerät durch einen geeigneten IP-Anschlusskasten geschützt werden. 3.4 Dimm-Matrix: BackLED L Plus G15 und BackLED XS/M/L Basic G15 OPTOTRONIC ® EAN Ausgangs- spannung Maximale Aus- gangsleistung Dimmgeräte OT DIM 1) 4050300 943459 12 V/max.  5 A   max. 60 W 1 … 10 V Nicht dimmbare   Aus führung OT 15/220-240/12 P 4052899 905559 12 V 15 W 1 OT 30/220-240/12 P 4052899 905542 12 V 30 W 1 OT 60/220-240/12 P 4008321 790811 12 V 60 W 1 OT 120/220-240/12 P 4008321 790835 12 V 120 W 2 3.5 Dimm-Matrix: BackLED XL Plus G15 und BackLED DS Plus G15 OPTOTRONIC ® EAN Ausgangs- spannung Maximale Aus- gangsleistung Dimmgeräte OT DIM 1) 4050300 943459 24 V/max.  5 A   max. 120 W 1 … 10 V Nicht dimmbare   Aus führung OT 80/220-240/24 P 4008321 981684 24 V 80 W 1 OT 120/220-240/24 P 4008321 981707 24 V 120 W 1 OT 240/220-240/24 P 4008321 981721 24 V 240 W – Dimmbare   Aus führung  (1 … 10 V) OT 80/220-240/24 DIM P 4008321 981677 24 V 80 W – OT 120/220-240/24 DIM P 4008321 981691 24 V 120 W – OT 240/220-240/24 DIM P 4008321 981714 24 V 240 W – 1) Für Außenanwendungen muss das Dimmgerät durch einen geeigneten IP-Anschlusskasten geschützt werden. 3.6 Dimm-Matrix: BoxLED ® XS Plus G15, BoxLED® M Plus G15, BoxLED® L Plus G15 OPTOTRONIC ® EAN Ausgangs- spannung Maximale Aus- gangsleistung Dimmgeräte OT DIM 1) 4050300 943459 12 V/max.  5 A   max. 60 W,  24 V/max.  5 A   max. 120 W 1 … 10 V Nicht dimmbare   Aus führung OT 15/220-240/12 P 4052899 905559 12 V 15 W 1 OT 30/220-240/12 P 4052899 905542 12 V 30 W 1 OT 60/220-240/12 P 4008321 790811 12 V 60 W 1 OT 120/220-240/12 P 4008321 790835 12 V 120 W 2 OT 80/220-240/24 P 4008321 981684 24 V 80 W 1 OT 120/220-240/24 P 4008321 981707 24 V 120 W 1 OT 240/220-240/24 P 4008321 981721 24 V 240 W – Dimmbare   Aus führung  (1 … 10 V) OT 60/220-240/12 DIM P 4052899 947054 12 V 60 W – OT 80/220-240/24 DIM P 4008321 981677 24 V 80 W – OT 120/220-240/24 DIM P 4008321 981691 24 V 120 W – OT 240/220-240/24 DIM P 4008321 981714 24 V 240 W –

14 BoxLED ® Plus G15  |   Anwendungsübersichten 4   Anwendungsübersichten    für BoxLED ® Plus G15 4.1 Empfohlene Abmessungen für Leuchtkästen BoxLED ® Plus G15 Module ermöglichen eine homogene   Beleuchtung durch vorteilhaftes Mischen von direktem und indirektem Lichtanteil.  Für die Ausleuchtung von Leuchtkästen wird empfohlen, dass die BoxLED ® Plus G15 Module in der Zargenmitte des  Leuchtkastens angeordnet werden, um eine gleichmäßige Lichtverteilung zu erreichen. Für eine Erhöhung des  direkten Lichtanteils auf der Lichtaustrittsfläche können  die LED-Module prinzipiell näher an die Lichtaustrittsfläche platziert werden. Rückwand Zargenlänge = Lichtstrecke ) Mindestlänge: 300 mm Zargenlänge = Lichtstrecke ) Mindestlänge: 300 mm X/2 X/2 X/2 X/2 X X Lichtaus- trittsfläche Vordere  Licht - aus trittsfläche Hintere  Licht - aus trittsfläche Zargenlänge 750 mm Tiefe X 100 mm Zargenlänge 750 mm Tiefe X 100 mm Zargenlänge 750 mm Tiefe X 250 mm Zargenlänge 750 mm Tiefe X 250 mm Indirekter Lichtanteil  auf Lichtaustrittsfläche Indirekter Lichtanteil  auf Lichtaustrittsfläche Indirekter Lichtanteil  auf Lichtaustrittsfläche Direkter Lichtanteil  auf Lichtaustrittsfläche   25 % Direkter Lichtanteil  auf Lichtaustrittsfläche   12,5 % Direkter Lichtanteil  auf Lichtaustrittsfläche   12,5 % Direkter und indirekter Lichtanteil eines  einseitigen Leuchtkastens Direkter und indirekter Lichtanteil eines doppelseitigen Leuchtkastens 4.2 Ausgangsleistungskennlinie der dimmbaren 1…10-V-LED-Treiber Die Φ-U c -Kennlinie im nebenstehenden Diagramm zeigt  eine allgemeine Definition der Ausgangsleistung abhängig von der Steuer spannung eines LED-Treibers OT DIM,  OT 80/220-240/24 DIM P, OT 120/220-240/24 DIM P  oder OT 240/220-240 24 DIM P. Betrieb ohne angelegte Steuerspannung (kurzgeschlossen)    0 %  AusgangsleistungBetrieb ohne angelegte Steuerspannung (potenzialfrei)    100 %  Ausgangsleistung Steuerspannung U c  [V] Ausgangsleistung [%] 100 80 90 706050403020 0 0 1 9 10 6 7 8 5 4 3 2 10

BackLED Plus/Basic G15 und BoxLED ® Plus G15  |   Thermische Eigenschaften 15 5 Thermische Eigenschaften 5.1 Gehäusetemperatur am T c -Punkt Bei T c  (temperature case = Gehäusetemperatur) handelt   es sich um die Temperatur an einem definierten Messpunkt auf dem LED-Gehäuse, dem T c -Punkt. Mit der maximalen  T c -Temperatur wird die höchste zulässige Temperatur   beschrieben, die am T c -Punkt unter den geplanten Um- gebungs- und Betriebsbedingungen im thermisch einge-schwungenen Zustand auftreten darf. Bei einer Überschreitung der maximal zulässigen T c -  Temperatur kann das LED-Modul einen Zustand erreichen,  bei dem die Belastbarkeitsgrenzen des LED-Moduls (LED, Gehäuse, Chip, Vergussmaterialien) erreicht werden. Eine thermische Anbindung zwischen den Modulen und der Montagefläche ist nicht unbedingt erforderlich. Thermoelement Typ K mit Miniatur-Stecker Miniatur-Stecker „K” Thermo-Kabel NiCr–Ni 5.2 Messen der T c -Temperatur Die angegebene Lebensdauer kann nur erreicht werden, wenn die zulässigen Betriebstemperaturen am T c -Punkt  eingehalten werden. Nach der Befestigung der LED-Mo-dule in einem Leuchtkasten bzw. Profilbuchstaben muss die T c -Temperatur unter den geplanten Umgebungs- und  Betriebsbedingungen im thermisch eingeschwungenen Zu-stand gemessen werden. Hierfür ist ein Temperaturfühler am T c -Punkt mit geeignetem Kleber (cyanacrylatfrei) an- zubringen. Rückseite  Vorder- und Rückseite  Vorderseite Vorderseite Vorderseite BackLED L Plus G15 BackLED XL Plus G15 BackLED DS Plus G15 T c T c T c 5.2.1 Position des T c -Punkts BackLED S Plus G15 BackLED M Plus G15 T c T c

BackLED Plus/Basic G15 und BoxLED ® Plus G15  |   Thermische Eigenschaften 16   Bei Überschreitung der maximalen Temperaturgrenzwerte wird die  Lebensdauer des Moduls stark reduziert bzw. das Modul zerstört.  Die Temperatur des LED-Moduls am T c -Punkt sollte im thermisch  eingeschwungenen Zustand mittels eines Temperaturfühlers oder temperaturempfindlichen Aufklebers gemäß EN 60598-1 gemessen werden. Die genaue Position des T c -Punktes entnehmen Sie bitte   Kapitel 5.2.1. 5.2.2 Zulässige T c -Temperaturen Betriebstemperatur   am T c -Punkt  [°C] BackLED S Plus G15 -25 bis 65 BackLED M Plus G15 -25 bis 70 (weiß)-25 bis 75 (rot) BackLED L Plus G15 -25 bis 75 BackLED XL Plus G15 -25 bis 85 BackLED DS Plus G15 -25 bis 80 BackLED XS Basic G15 -25 bis 70 BackLED M Basic G15 -25 bis 65 BackLED L Basic G15 -25 bis 70 BoxLED XS Plus G15 -25 bis 80 BoxLED M Plus G15 -25 bis 75 BoxLED L Plus G15 -25 bis 80 BoxLED ® M Plus G15 BoxLED ® XS Plus G15 Seitenansicht BoxLED ® L Plus G15 T c T c Vorderseite Rückseite Vorderseite Vorderseite Vorderseite  BackLED M Basic G15 BackLED XS Basic G15 BackLED L Basic G15 T c T c T c T c
