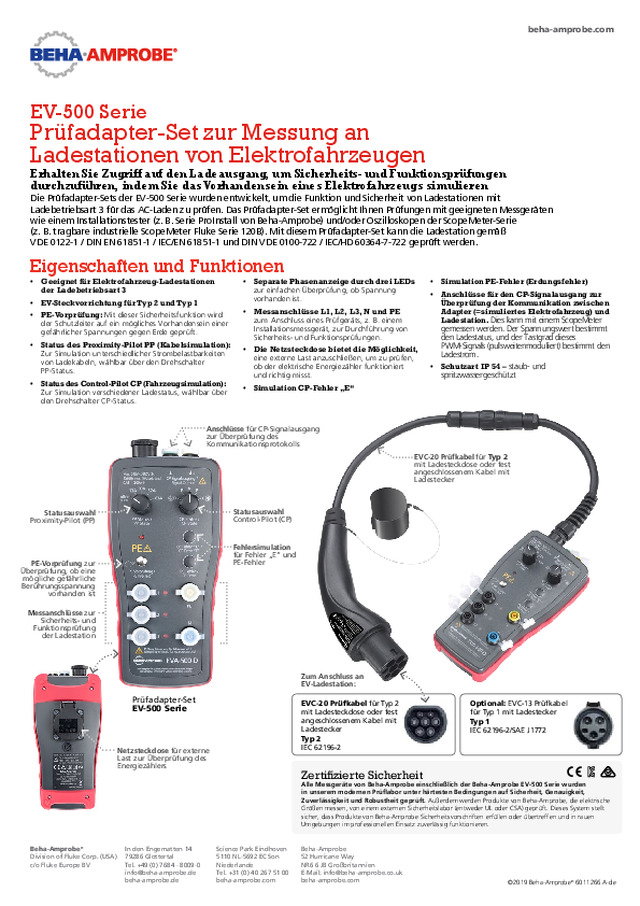

Serie EV-500 - Prüfadapter-Set zur Messung an Ladestationen von Elektrofahrzeugen
Die Prüfadapter-Sets der EV-500 Serie wurden entwickelt, um die Funktion und Sicherheit von Ladestationen mit Ladebetriebsart 3 für das AC-Laden gemäß VDE 0122-1/DIN EN 61851-1/IEC/EN 61851-1 und DIN VDE 0100-722/IEC/HD 60364-7-722 zu prüfen.
Beha-Amprobe
Serie EV-500 - Prüfadapter-Set zur Messung an Ladestationen von Elektrofahrzeugen
Veröffentlicht: 18. März 2019 · Kategorie: Broschüre
Die Prüfadapter-Sets der EV-500 Serie wurden entwickelt, um die Funktion und Sicherheit von Ladestationen mit Ladebetriebsart 3 für das AC-Laden gemäß VDE 0122-1/DIN EN 61851-1/IEC/EN 61851-1 und DIN VDE 0100-722/IEC/HD 60364-7-722 zu prüfen.
Aus diesem Dokument
beha-amprobe.com EV-500 Serie Prüfadapter-Set zur Messung an Ladestationen von Elektrofahrzeugen Erhalten Sie Zugriff auf den Ladeausgang, um Sicherheits- und Funktionsprüfungen durchzuführen, indem Sie das Vorhandensein eines Elektrofahrzeugs simulieren Die Prüfadapter-Sets der EV-500 Serie wurden entwickelt, um die Funktion und Sicherheit von Ladestationen mit Ladebetriebsart 3 für das AC-Laden zu prüfen. Das Prüfadapter-Set ermöglicht Ihnen Prüfungen mit geeigneten Messgeräten wie einem Installationstester (z. B. Serie ProInstall von Beha-Amprobe) und/oder Oszilloskopen der ScopeMeter-Serie (z. B. tragbare industrielle ScopeMeter Fluke Serie 120B). Mit diesem Prüfadapter-Set kann die Ladestation gemäß VDE 0122-1 / DIN EN 61851-1 / IEC/EN 61851-1 und DIN VDE 0100-722 / IEC/HD 60364-7-722 geprüft werden. Eigenschaften und Funktionen • Geeignet für Elektrofahrzeug-Ladestationen der Ladebetriebsart 3 • • EV-Steckvorrichtung für Typ 2 und Typ 1 • PE-Vorprüfung: Mit dieser Sicherheitsfunktion wird der Schutzleiter auf ein mögliches Vorhandensein einer gefährlicher Spannungen gegen Erde geprüft. • Status des Proximity-Pilot PP (Kabelsimulation): Zur Simulation unterschiedlicher Strombelastbarkeiten von Ladekabeln, wählbar über den Drehschalter PP-Status. • Status des Control-Pilot CP (Fahrzeugsimulation): Zur Simulation verschiedener Ladestatus, wählbar über den Drehschalter CP-Status. Separate Phasenanzeige durch drei LEDs zur einfachen Überprüfung, ob Spannung vorhanden ist....
