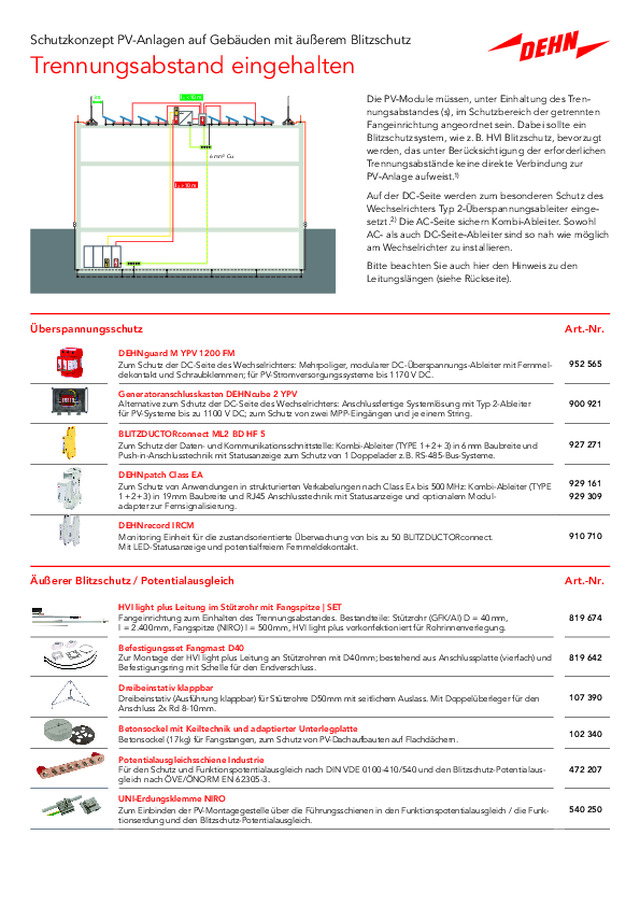

Schutzkonzept PV-Anlagen auf Gebäuden mit äußerem Blitzschutz

Veröffentlicht: 12. Juni 2024 · Kategorie: Flyer

Aus diesem Dokument

Schutzkonzept PV-Anlagen auf Gebuden mit uerem Blitzschutz Trennungsabstand eingehalten s l < 10 m 66 mm mm2 Cu Cu l > 10 m Die PV-Module mssen, unter Einhaltung des Trennungsabstandes (s), im Schutzbereich der getrennten Fangeinrichtung angeordnet sein. Dabei sollte ein Blitzschutzsystem, wie z. B. HVI Blitzschutz, bevorzugt werden, das unter Bercksichtigung der erforderlichen Trennungsabstnde keine direkte Verbindung zur PV-Anlage aufweist.1) Auf der DC-Seite werden zum besonderen Schutz des Wechselrichters Typ 2-berspannungsableiter eingesetzt.2) Die AC-Seite sichern Kombi-Ableiter. Sowohl AC- als auch DC-Seite-Ableiter sind so nah wie mglich am Wechselrichter zu installieren. Bitte beachten Sie auch hier den Hinweis zu den Leitungslngen (siehe Rckseite). berspannungsschutz Art.-Nr. DEHNguard M YPV 1200 FM Zum Schutz der DC-Seite des Wechselrichters: Mehrpoliger, modularer DC-berspannungs-Ableiter mit Fernmeldekontakt und Schraubklemmen; fr PV-Stromversorgungssysteme bis 1170 V DC. 952 565 Generatoranschlusskasten DEHNcube 2 YPV Alternative zum Schutz der DC-Seite des Wechselrichters: Anschlussfertige Systemlsung mit Typ 2-Ableiter fr PV-Systeme bis zu 1100 V DC; zum Schutz von zwei MPP-Eingngen und je einem String. 900 921 BLITZDUCTORconnect ML2 BD HF 5 Zum Schutz der Daten- und Kommunikationsschnittstelle: Kombi-Ableiter (TYPE 1 + 2 + 3) in 6 mm Baubreite und Push-in-Anschlusstechnik mit Statusanzeige zum Schutz von 1 Doppelader z. B. RS-485-Bus-Systeme. 927 271...
