Die neue BKE-MARS-2 Einheit - Smart Metering in bestehenden Zähleranlagen

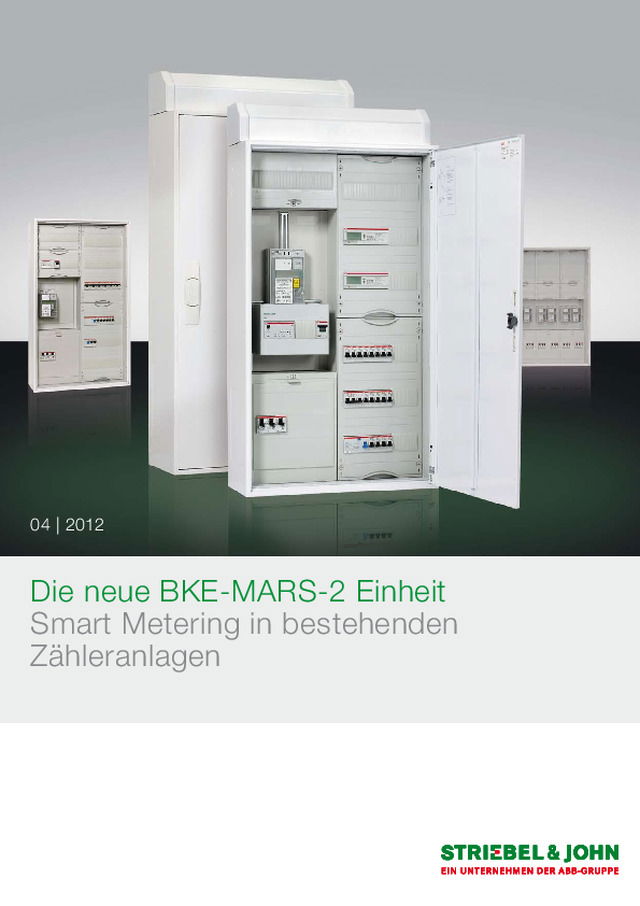

Die neue BKE-MARS-2 Einheit Smart Metering in bestehenden Zähleranlagen 04 | 2012

1 Die neue BKE-MARS-2 Einheit | 2CPC 000 069 L0101 Die neue BKE-MARS-2 Einheit Entspricht BKE-AZ 2 nach DIN V VDE 0603-5 Erfüllt die Anforderungen der Anwendungsregel VDE - AR-N 4101 Das Umwelt- und Kostenbewusstsein hat beim Verbraucher in den vergangenen Jahren zugenommen. Sowohl die derzeitige Klimaschutzdebatte als auch die gestiegenen Energiekosten sind für Endkunden ein Anreiz, den eigenen Energieverbrauch zu verringern. Elektronische Haushaltszähler (eHZ) sind eine Basis dafür, den Energieverbrauch zu optimieren und Kosten einzusparen, da sie in Verbindung mit entsprechenden Zusatzgeräten die zeitnahe Messung, Visualisierung und Abrechnung des Stromverbrauchs ermöglichen. Elektronische Haushaltszähler in Verbindung mit einem Datengateway schaffen die technische Lösung für den Einstieg ins Smart Metering. Mit der neuen BKE-MARS-2 Einheit besteht diese Möglichkeit jetzt auch bei bestehenden Zähleranlagen. Intelligente Zählertechnik in neuen Zähleranlagen Seit Januar 2010 schreibt das Energiewirtschaftsgesetz (EnWG) in Deutschland zum Zwecke des Klimaschutzes und der Energieeinsparung intelligente Stromzähler für neue Zähleranlagen verpflichtend vor. Die Voraussetzungen sind mit dem Netzbetreiber im Einzelfall abzuklären. Bei neuen Zähleranlagen und bei größeren Renovierungen setzen heute viele Energieversorger elektronische Haushaltszähler (eHZ) ein. Intelligente Zählertechnik in bestehenden Zähleranlage n Aber auch bei bestehenden Zähleranlagen werden den End- verbrauchern eine eHZ- bzw. eine Smart Metering Lösung ermöglicht. Dazu ist bei diesen Zähleranlagen mit Zählerkreuz lediglich der Adapter für den eHZ und ein plombierbarer Geräteplatz für die benötigten Reiheneinbaugeräte erforderlich. Die von STRIEBEL & JOHN entwickelte BKE-MARS-2 Einheit kann diese Forderung optimal erfüllen. Sie besteht aus der Befestigungs- und Kontaktiereinrichtung in Adapterausführung (BKE-A) und einem plombierbaren Geräteplatz für eHZ-Zu- satzanwendungen, wie z.B. einem Datengateway für Smart Metering. Der BKE-MARS-2 Geräteplatz kann nicht nur mit einem Adapter (BKE-A) für den eHZ, sondern auch in Verbin- dung mit vielen Dreipunkt-befestigten elektronischen Zählern unterschiedlicher Fabrikate, deren Klemmenabdeckung DIN 43857 entspricht, eingesetzt werden. Flexibel durch Modularität Ein nicht zu unterschätzender Vorteil der STRIEBEL & JOHN Neuentwicklung besteht im modularen Aufbau der BKE- MARS-2 Einheit. Bei bestehenden Zähleranlagen, die bereits mit einem eHZ-Adapter (BKE-A) und einem eHZ ausgerüs- tet sind, muss einfach nur noch der benötigte Geräteraum (ZE535) angebaut werden, um die Basis für eine Smart Metering Lösung zu schaffen. Die BKE-MARS-2 Einheit – überzeugender Mehrwert – Einfacher Austausch Rascher Austausch des Ferrariszählers gegen eine BKE-A und einen elektronischen Haushaltszähler (eHZ) – Intelligentes modulares System Einfacher nachträglicher Anbau des plombierbaren BKE-MARS-2 Geräteplatzes bei vorhandenem eHZ-Adapter (BKE-A) – Einfache, schnelle Montage Der BKE-MARS-2 Geräteplatz wird anstelle der Klemmen- deckel an nur zwei Punkten am eHZ-Adapter befestigt – Flexibler Einsatz Der BKE-MARS-2 Geräteplatz kann mit vielen Dreipunkt- befestigten elektronischen Zählern unterschiedlicher Fabrikate eingesetzt werden. – Kommunikative Anbindung Der BKE-MARS-2 Geräteplatz ist vorbereitet für den Einbau einer RJ45 Buchse für die Verbindung zum APL

2CPC 000 069 L0101 | Die neue BKE-MARS-2 Einheit 2 oder Durch den modularen Aufbau der BKE-MARS-2 Einheit ist es auch möglich bei bereits vorhandenem eHZ Adapter (BKE-A) den BKE- MARS-2 Geräteplatz (ZE535) nachträglich anzubauen. Der Geräteplatz ist auch passend für viele Dreipunkt-befestigte elektronische Zähler unterschied- licher Fabrikate. elektr. Z ähler versch. F abrikate Artikel BKE-MARS-2 Baueinheit mit 10 PLE Für Reiheneinbaugeräte inklusiv Befestigungs- und Kontaktiereinrichtung für den eHZ MARS-2 Geräteplatz mit 10 PLE Kann nachträglich an eine vorhandene Befestigungs- und Kontaktiereinrichtung (BKE-A) montiert werden Innere Abdeckung plombierbar, um die Anschlussklemmen mit ungezähltem Strom abzudecken. Gezählter Strom für die Steuerung kann abgenommen werden. RJ45 Buchse E-DAT Modul Cat. 6A

K-0069-EB-04/2012-V1 · 2CPC 000 069 L0101 Hinweis: Technische Änderungen der Produkte sowie Änderun- gen im Inhalt dieses Dokuments behalten wir uns jederzeit ohne Vorankündigung vor. Bei Bestellungen sind die jeweils vereinbar- ten Beschaffenheiten maßgebend. STRIEBEL & JOHN übernimmt keinerlei Verantwortung für eventuelle Fehler oder Unvollständig- keiten in diesem Dokument. Wir behalten uns alle Rechte an diesem Dokument und den darin enthaltenen Gegenständen und Abbildungen vor. Vervielfältigung, Bekanntgabe an Dritte oder Verwertung seines Inhaltes – auch von Teilen – ist ohne vorherige schriftliche Zustimmung durch STRIEBEL & JOHN verboten. Copyright © 2012 STRIEBEL & JOHN Alle Rechte vorbehalten Kontakt STRIEBEL & JOHN GmbH & Co. KG Am Fuchsgraben 2 - 3 77880 Sasbach, Deutschland Telefon: + 49 7841 609 0 Telefax: + 49 7841 609 400 E-Mail: [email protected] www.striebelundjohn.com Hinweis: Technische Änderungen der Produkte sowie Änderun- gen im Inhalt dieses Dokuments behalten wir uns jederzeit ohne Vorankündigung vor. Bei Bestellungen sind die jeweils vereinbar- ten Beschaffenheiten maßgebend. STRIEBEL & JOHN übernimmt keinerlei Verantwortung für eventuelle Fehler oder Unvollständig- keiten in diesem Dokument. Wir behalten uns alle Rechte an diesem Dokument und den darin enthaltenen Gegenständen und Abbildungen vor. Vervielfältigung, Bekanntgabe an Dritte oder Verwertung seines Inhaltes – auch von Teilen – ist ohne vorherige schriftliche Zustimmung durch STRIEBEL & JOHN verboten. Copyright © 2012 STRIEBEL & JOHN Alle Rechte vorbehalten
