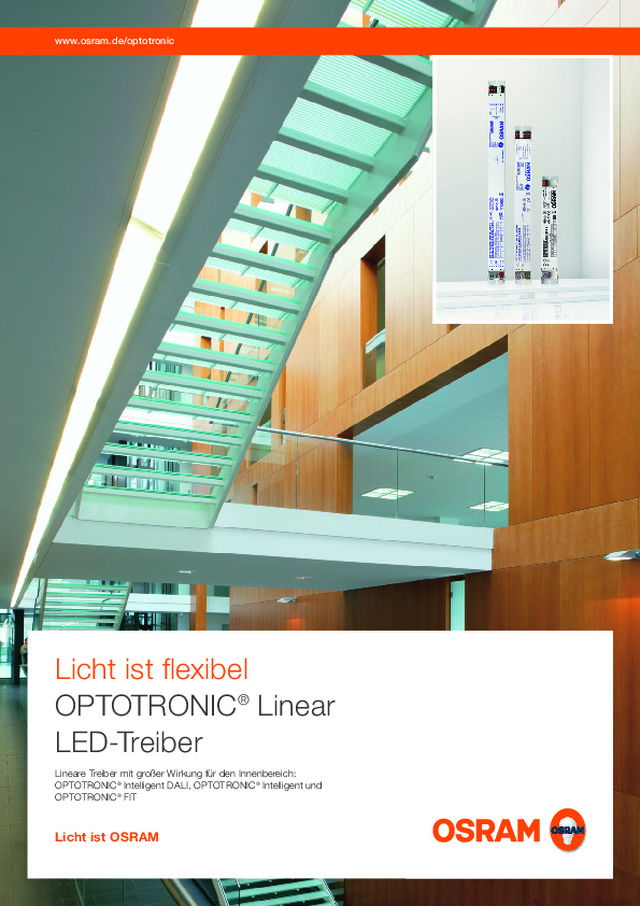

OPTOTRONIC® Linear LED-Treiber Lineare Treiber mit großer Wirkung für den Innenbereich:

www.osram.de/optotronic Licht ist ﬂ exibel OPTOTRONIC ® Linear LED-Treiber Lineare Treiber mit großer Wirkung für den Innenbereich:OPTOTRONIC ® Intelligent DALI, OPTOTRONIC ® Intelligent und OPTOTRONIC ® FIT Licht ist OSRAM

OPTOTRONIC ® LED-Treiber sind immer eine ausgezeichnete Wahl Mit unseren OPTOTRONIC ® Treibern proﬁ tieren Sie von leistungsstarken Produkten, die sich durch hohe Zuverlässigkeit, Efﬁ zienz, Flexibilität und Qualität auszeichnen: 1. Maximale Zuverlässigkeit dank langjähriger Erfahrung: Know-how aus bewährten EVGs (elektronischen Betriebs geräten) von OSRAM, wie z. B. HALOTRONIC ® , POWERTRONIC ® und QUICKTRONIC ® . 2. Hohe Energieefﬁ zienz: Bis zu 92 % (Volllast) und zusätz liche Energieeinsparung mit OSRAM Licht-management systemen (LMS). 3. Gestaltungsfreiheit: Kleine Bauformen ähnlich wie bei EVGs für herkömmliche Lampen, SELV- und „Non-isolated“-Treiber für maximale Flexibilität beim Leuchtendesign. 4. Flexibilität in der Anwendung: Geeignet für PrevaLED ® und andere auf dem Markt erhältliche Module. 5. Umfassendes Produktportfolio: Verschiedene Produkt- familien, Weitbereichstreiber, dimmbare Produkte und unter schiedliche Leistungsstufen. Zukunftssichere LösungenWer OPTOTRONIC ® Treiber nutzt, verwendet damit nicht nur langlebige, leistungsstarke Produkte, sondern bleibt auch im Hinblick auf zukünftige Anwendungen ﬂ exibel: OPTOTRONIC ® Treiber können perfekt an ihre jeweilige Aufgabe angepasst und jederzeit auch mithilfe von weiteren hochwertigen Kom-ponenten wie z. B. OSRAM LMS optimiert werden. OPTOTRONIC ® Linear | Einleitung 2 OPTOTRONIC ® Intelligent DALI Höchste Efﬁ zienz, volle Flexibilität und maximale Zuverlässigkeit OPTOTRONIC ® Intelligent Höchste Efﬁ zienz, Flexibilität und maximale Zuverlässigkeit OPTOTRONIC ® FIT Hohe Efﬁ zienz und maximale Zuverlässigkeit OTi DALI OTi OT FIT Unser OPTOTRONIC ® Linear Portfolio

OPTOTRONIC ® Linear | Einleitung 3 OPTOTRONIC ® Linear Treiber ﬁ nden ihren Einsatz in vielfältigsten Anwendungen Stehleuchten (freistehend) Einbauleuchten Pendelleuchten Wand- und Deckenleuchten (linear) Lichtbandsysteme und Lichtleisten Feuchtraumleuchten und Feuchtraumwannenleuchten Anbauleuchten Anwendungsbereiche — Büroräume, z. B. kleine Büros oder Großraumbüros, Tagungsräume, Empfangsbereiche — Öffentliche Gebäude, z. B. Kranken-häuser, Universitäten, Schulen und Sporthallen — Industrie, z. B. Produktions- oder Logistikbereiche — Einzelhandel, z. B. große Laden-geschäfte, Food- und Non-Food-Bereich

OPTOTRONIC ® Linear LED-Treiber OPTOTRONIC ® Linear Treiber sind die Lösung für eine Vielzahl von Leuchtentypen und Anwendungen. Die für Licht- anwendungen wie Büro- oder Industriebeleuchtung entwickelten Treiber OPTOTRONIC ® Linear bieten Ihnen maximale Flexibilität in der Gestaltung Ihrer LED-basierten Leuchten – gleich ob Sie SELV- oder „Non-isolated“-Treiber benötigen.Konzipiert für die Bedürfnisse Ihrer Kunden! OPTOTRONIC ® ist eine globale Marke mit Produkten, die auch für Nord-, Mittel- und Südamerika geeignet sind. Bitte wenden Sie sich für weiterführende Informationen an Ihren Vertriebspartner. Die wichtigsten Vorteile auf einen Blick — Umfangreiches Portfolio einfach zu verwendender Lösungen: zwei Produktfamilien mit weitem Dimmbereich (1...100 %) oder schaltbare Typen mit einstellbarem Ausgangsstrom — SELV- und „Non-isolated“-Ausführungen: viele mögliche Kombinationen mit jedem LED-Modul — Einfache Integration in neue LED-Leuchten dank geringer Gehäuseabmessungen aller Typen (30 x 21 mm) — Hohes Maß an Efﬁ zienz und Zuverlässigkeit — Voll programmierbare und digitale Plattform – siehe OPTOTRONIC ® Intelligent DALI OPTOTRONIC ® Linear | Einleitung 4 OPTOTRONIC ® Linear Treiber-Portfolio Dimmbar (DALI): OPTOTRONIC ® Intelligent Window-Treiber (SELV) Dimmbar (DALI): OPTOTRONIC ® Intelligent Window-Treiber („non-isolated“) Nicht dimmbar: OPTOTRONIC ® Intelligent Window-Treiber („non-isolated“) Nicht dimmbar: OPTOTRONIC ® FIT 3 Ströme einstellbar (SELV) Nicht dimmbar: OPTOTRONIC ® FIT Fixed output („non-isolated“) Dimmen Komfortables Dimmen AM+PWM Niedrigstes Dimmniveau 1 % 1 % DALI DT6 Touch DIM ® /Touch DIM ® Sensor Korridorfunktion Gleichstrombetrieb Notstrombeleuchtung Konstantes DC-Niveau (mittels Strom- modulation ein-/ ausschaltbar) Einstellbares DC-Niveau (mittels Software) (mittels Software) Ausgangsstrom Einstellbar (mittels Software und/oder Widerstand) (mittels Software und/oder Widerstand) (mittels Widerstand) (CS) Stromtoleranzen [%] ≤ 5 ≤ 5 ≤ 5 ≤ 20 ≤ 10 Rippelstrom bei 100 Hz [%] 1 10 10 7 10 Funktionen und Betriebseigen schaften Übertemperaturschutz Energieeffizienz bis zu 91 % bis zu 92 % bis zu 92 % bis zu 87 % bis zu 90 % CLO Stand-by-Verluste [W] 0,5 0,3 Eingangsspannungsbereich [V] 220-240 220-240 220-240 220-240 220-240 Lebensdauer [h] 100000 100000 100000 100000 100000 T a -Bereich [°C] -25…+50 -25…+50 -25…+50 -25…+50 -25…+50 Geeignet für Schutzklasse I I I I I Gemäß IEC 61347-2-13 Version mit 2 % demnächst erhältlich Betrieb bei max. T c -10 K, maximale Ausfallquote von 10 % Sonderfreigabe für SK-II-Leuchten auf Anfrage möglich AM = Amplitudenmodulation PWM = Pulsweitenmodulation DT6 = DALI Device Type 6 CS = Stromeinstellung, ﬂ exibel CLO = Konstanter Lumen-Output OTi DALI OTi DALI OTi OT FIT OT FIT

OPTOTRONIC ® Linear | Einleitung 5 Produktfamilie und DimmbarkeitOTi DALI: OPTOTRONIC ® Intelligent DALI OTi: OPTOTRONIC ® Intelligent OT FIT: OPTOTRONIC ® FIT Terminologie und Kennzeichnung (Beispiel) OTi DALI 60/ 220-240 / 550 D LT2 L BauformL: Linear Steuerung (Strom)CS: Stromeinstellung, ﬂ exibelLT2: LEDset2 „Non-isolated“D: Direct current („non-isolated“) Ausgangsstrom (max.)125: 125 mA250: 250 mA350: 350 mA550: 550 mA700: 700 mA1A0: 1000 mA1A4: 1400 mA1A6: 1600 mA2A1: 2100 mA Versorgungsspannung220-240: 220-240 V Leistung (Ausgang) 30: 30 W35: 35 W50: 50 W60: 60 W80: 80 W90: 90 W GarantieOSRAM steht für die hohe Qualität seiner Produkte ein. Für jedes aufgrund eines Material- oder Herstellungsfehlers ausgefallene Produkt der u. g. Baureihen gibt es im Rahmen der Garantieleistung Ersatz oder Gutschrift. Die folgenden Garantiezeiten gelten für OPTOTRONIC ® Linear Treiber: OPTOTRONIC ® Intelligent DALI 5 Jahre OPTOTRONIC ® Intelligent 5 Jahre OPTOTRONIC ® FIT 5 Jahre Alle Einzelheiten zu relevanten Garantien und den allgemeinen Bedingungen ﬁ nden Sie unter: www.osram.de/garantie Projektspeziﬁ sche Garantien auf Anfrage. Garantie und Produktkennzeichnung Erweiterte Garantiezeiten und OSRAM Terminologie/Kennzeichnung 5 Jahre OSRAMGarantie Jährliche Brenndauer von maximal 5 000 Stunden, Betrieb nicht über der max. zulässigen T c -Temperatur Detaillierte Leistungswerte entnehmen Sie bitte dem Produktdatenblatt (www.osram.de)

OPTOTRONIC ® Linear | OTi DALI 6 Produktmerkmale — Weitbereichstreiber mit einstellbarem Ausgangsstrom mittels DALI oder LEDset2-Schnittstelle (Widerstand) — Geeignet für Leuchten der Schutzklasse I — Lebensdauer von bis zu 100 000 Stunden und hohe Umgebungstemperatur von bis zu +50/60 °C — Übertemperatur-, Überlast- und Kurzschlussschutz sowie leerlauffest — Stufenloses und farbkonsistentes Dimmen mit DALI (von 100 % bis zu 1 %, Hybrid-(Komfort-)Dimmen) — Programmierbare Funktionen: CLO (konstanter Lumen-Output), Korridorfunktion, Touch DIM ® (Sensor), Notstrombeleuchtung — Geeignet für Notstrombeleuchtungsanlagen mit Zentralbatterie gemäß IEC 61347-2-13 OPTOTRONIC ® Intelligent DALI Höchste Efﬁ zienz, volle Flexibilität und maximale Zuverlässigkeit OPTOTRONIC ® Intelligent (OTi) DALI Treiber OTi DALI Technische Daten Produkt- bezeichnung Produkt- nummer LxBxH (mm) I out (mA) U out (V) P out (W) Max. Eff. (%) T a / T c (°C) Lebens- dauer (h) Genauig- keit I out (%) Isolierung Rippelstrom bei 100 Hz (%) OTi DALI 35/220- 240/700 LT2 L 4052899245389 360x30x21 200-700 20- 54 4-37 89 -25…60/ 75/65 50000/ 100000 2 SELV 1 OTi DALI 50/220- 240/1A4 LT2 L 4052899028098 360x30x21 600-1400 20- 54 12-54 89 -25…50/ 75/65 50000/ 100000 2 SELV 1 OTi DALI 80/220- 240/1A6 LT2 L 4052899028074 360x30x21 600-1600 20- 54 12-80 90 -25…50/ 80/70 50000/ 100000 2 SELV 1 OTi DALI 80/220- 240/2A1 LT2 L 4052899028050 360x30x21 1000- 2100 20- 54 32-80 91 -25…50/ 80/70 50000/ 100000 2 SELV 1 OTi DALI 60/220- 240/550 D LT2 L 4052899188662 280x30x21 120-550 54-240 1,5-60 92 -25…60/ 75/65 50000/ 100000 5 „non- isolated“ 10 OTi DALI 90/220- 240/1A0 LT2 L 4008321867568 280x30x21 250-1000 54-240 13,5-90 ≥ 92 -25…50/ 75/65 50000/ 100000 5 „non- isolated“ 10 EL CORRIDOR FUNCTION TOUCH DIM SENSOR SMART GRID Einzelheiten zu unseren Garantiebedingungen ﬁ nden Sie unter www.osram.de/garantie Betrieb bei max. T c -10 K, maximale Ausfallquote von 10 % Bei entsprechender T c -Temperatur, maximale Ausfallquote von 10 % Intelligentes Leistungsmanagement ermöglicht den Betrieb von LED-Modulen mit einer Vorwärtsspannung von über 54 V bei einer sehr niedrigen Umgebungs- temperatur 5 Jahre OSRAMGarantie

OPTOTRONIC ® Linear | OTi DALI 7 EL CLO CORRIDOR FUNCTION TOUCH DIM SENSOR SMART GRID Neue Flexibilität dank programmierbarer DALI LED-TreiberDie DALI LED-Treiber der zweiten Generation (OSRAM DALI) ermöglichen eine vollständig digitale Programmierung über die Hardware DALI magic und eine speziﬁ sche freie OEM-Software: — Tuner4TRONIC ® (T4T) — Bei digitaler Programmierung ist kein externer Wider-stand zur Einstellung des Stroms erforderlich — Die Einstellungen können gesperrt werden, um unbefugte Änderungen zu verhindern OEMs können T4T herunterladen unter: www.osram.de/T4T SMART GRIDDie OSRAM DALI LED-Treiber können Energieverbrauch, Lampen brenndauer in Stunden (rückstellbar) und Betriebs-temperatur des Treibers überwachen. Vorteil: SMART GRID kann zudem die Beleuchtung analysieren, womit ein noch efﬁ zienterer Betrieb der Anlage möglich wird. Touch DIM ® Funktion Die Touch DIM ® Funktion bietet eine einfache und kosten- efﬁ ziente Möglichkeit, bis zu 20 OTi DALI LED-Treiber über Standardtaster manuell zu dimmen und zu schalten. Darüber hinaus kann das Beleuchtungsniveau mit speziellen, direkt anschließbaren Touch DIM ® Licht- und Präsenzsensoren automatisch gesteuert werden, wodurch Kosteneinsparungen von mehr als 50 % erreicht werden. Neben dieser Plug-&-Play- Funktionalität ermöglicht die Touch DIM ® Funktion auch eine in- dividuelle Parametrierung über DALI magic und Tuner4TRONIC ® . Korridorfunktion Die Korridorfunktion ermöglicht den direkten Anschluss han-delsüblicher Bewegungssensorik. Ein vorinstalliertes Programm kann sofort im Gerät verwendet werden. Über DALI magic und Tuner4TRONIC ® kann es individuell eingestellt werden. Drei Dimmniveaus und die dazugehörigen Nachlaufzeiten lassen sich bei Bedarf individuell einstellen. Vorteil: Einfache und energieefﬁ ziente Beleuchtung in Anwendungsbereichen wie Treppenhäusern, Fluren und Parkhäusern. Notbeleuchtung (gemäß IEC 61347-2-13)OTi DALI, OTi und OT FIT Treiber tragen das EL-Zeichen und sind für eine Notbeleuchtung gemäß IEC 61347-2-13 ausge-legt. Zusätzlich zu den Funktionen gemäß DALI-Standard, wie z. B. System Failure Level (Auftrennen der Steuerleitung), bieten DALI LED-Treiber die Möglichkeit einer automatischen Erkennung der DC-Spannungsversorgung. Im DC-Fall stellt sich ein vorher programmierter Lichtstromwert zwischen 0…100 % ein (Werkseinstellung: 15 %). Dieser Lichtstrom-wert kann durch ein Verriegelungsbit vor dem ungewollten Überschreiben geschützt werden. Die Einstellung kann wahlweise über das Bussystem oder über DALI magic und Tuner4TRONIC ® erfolgen. CLO (konstanter Lumen-Output)Die CLO-Funktionalität ist ein wesentlicher Bestandteil der OSRAM DALI LED-Treiber. Die Aktivierung dieser Funktion sorgt für stabile Beleuchtungsbedingungen während der gesamten Lebensdauer der LED-Module. Mit den Jahren sinkt der Lumen-Output von LED-Modulen aufgrund des ab-nehmenden Phosphoranteils. Um dies auszugleichen, erhöht die CLO-Funktion den Ausgangsstrom gleichmäßig über die gesamte Lebensdauer der Module hinweg – in der Regel be-ginnend bei 85 % der LED-Leistung. Das gewährleistet nicht nur eine stabile Beleuchtung, sondern spart auch Energie und erhöht die Lebensdauer der LEDs. OPTOTRONIC ® Intelligent DALI Besondere Features der OTi DALI Treiber, die weit über den DALI-Standard hinausgehen OTi DALI Nützliche Hinweise für die Installation der Touch DIM ® Funktion und der Korridorfunktion ﬁ nden Sie im technischen Anwendungsleitfaden QUICKTRONIC ® Intelligent DALI DIM (www.osram.de/oem-downloads)

OPTOTRONIC ® Linear | OTi DALI LEDset der 2. Generation – StandardisierungMit den aus der LEDset-Technik gewonnenen Erfahrungen und als Reaktion auf die wachsende Nachfrage von OEMs nach Einführung einer standardisierten, anbieterübergreifen-den elektrischen Schnittstelle für SSL-Anlagen stellt OSRAM nun eine erweiterte Ausführung von LEDset mit zahlreichen neuen Merkmalen vor: LEDset der 2. Generation. Eine intelligente elektrische Schnittstelle zwischen dem LED-Treiber und den LED-Modulen ist gewissermaßen das fehlende Glied in der Kette, das dem Geschäft mit LED-Komponenten zur endgültigen Reife verhilft. Mit der standar-disierten elektrischen Schnittstelle LEDset der 2. Generation für SSL-Anlagen bietet OSRAM eine Technik an, die diese Lücke schließt und die Anforderungen vollständig erfüllt: — Kostenefﬁ zient — Zuverlässig — Einfach und sofort einsatzbereit LEDset der 2. Generation ist eine analoge 3-Draht-Schnitt-stelle mit LED-Versorgung, die eine grundlegende Kommu-nikation zwischen einem LED-Treiber und einem oder meh-reren LED-Modulen ermöglicht. Die Schnittstelle unterstützt die folgenden Hauptfunktionen: — Ausgangsstromeinstellung von Konstantstrom-Treibern zu einzelnen LED-Modulen sowie zu in Reihe bzw. parallel geschalteten LED-Modulen — Bestmögliche Abstimmung der Betriebspunkte von Treiber und Modulen (z. B. lm/W) — Selbstkonﬁ guration gemäß Systemstruktur, automatische Verfolgung der technischen Entwicklung (zukunftssicher) — Einfach zu bedienen (Plug & Play) — Zusätzliche Überwachungs- und Schutzfunktionen (z. B. Temperaturschutz der LED-Module) — Mehrwert für OEMs: zuverlässige Aussage zu den Gesamtbetriebskosten, verringerte Strukturkosten Hybrid-(Komfort-)DimmtechnikOPTOTRONIC ® Intelligent DALI LED-Treiber dimmen von 100 % bis 1 %. Um ein optimales Dimmverhalten zu ermögli-chen, z. B. indem man Stroboskopeffekte vermeidet und die Dimmung nicht wahrnehmbar gestaltet, kombiniert OSRAM zwei Dimm-Methoden: Amplitudenmodulation und Pulswei-tenmodulation (PWM). Von 100 % bis ca. 30 % werden die Treiber mittels Amplitu-denmodulation gedimmt. Dies geschieht durch Anpassung der Stromamplitude: Die Amplitude wird verringert, um die Beleuchtung herunterzudimmen. Die Dimmniveaus zwischen 1 % und ca. 30 % werden durch Pulsweitenmodulation (PWM) gesteuert. Diese Kombination stellt die beste Methode dar, um ein gleichmäßiges, ﬂ ackerfreies Dimmverhalten zu gewährleisten. Hybrid-Dimmen Dimmniveau [%] Ausgangsstrom [%] Strom-Integralwert (PWM mit ~ 500 Hz) ~ 30 100 PWM 1 Amplituden- modulation 0 50

OPTOTRONIC ® Linear | OTi DALI Strom [mA] Betriebsfenster OTi DALI (SELV) Betriebsfenster OTi DALI („non-isolated“) OTi DALI 60/220-240/550 D LT2 L OTi DALI 90/220-240/1A0 LT2 L Beispiel: OTi DALI 80/220-240/2A1 LT2 L: Spannung: 20–54 VStrom: 1000 –2100 mA Beispiel: OTi DALI 90/220-240/1A0 LT2 L: Spannung: 54–240 VStrom: 250–1000 mA Individuelle DALI-ProgrammierungOTi DALI Linear Treiber bieten ein weites Betriebsfenster und gewährleisten so ein hohes Maß an Flexibilität. Dank der ent sprechend einfachen Anpassungen an neue LED-Genera-tionen sind somit zukunftssichere Lösungen möglich und die Anzahl verschiedener Produktvarianten im Lager kann redu-ziert werden. Der Strom kann auf drei verschiedene Arten eingestellt werden: — Programmierung mittels Software von OSRAM — Verwendung eines einfachen Widerstands (LEDset2) — Automatische Erkennung über die LEDset2-Schnittstelle bei Anschluss an bestimmte PrevaLED ® oder andere LED-Module mit LEDset-Leitung Verschiedene Arbeitsbereiche sind für unterschiedliche All gemeinbeleuchtungsanwendungen und vorgegebene Lumenpakete optimiert. Mehr zur Programmierfunktion ﬁ nden Sie auf Seite 7. Detaillierte Daten entnehmen Sie bitte dem Produktdatenblatt (www.osram.de) Detaillierte Daten entnehmen Sie bitte dem Produktdatenblatt (www.osram.de) 1000 1500 2000 Strom [mA] 500 0 Spannung [V] 20 30 40 50 Spannung [V] 400 600 800 1000 200 0 50 100 150 200 250 OTi DALI 35/220-240/700 LT2 L OTi DALI 50/220-240/1A4 LT2 L OTi DALI 80/220-240/1A6 LT2 L OTi DALI 80/220-240/2A1 LT2 L

8 OPTOTRONIC ® Intelligent Höchste Efﬁ zienz, Flexibilität und maximale Zuverlässigkeit Technische Daten Produkt- bezeichnung Produkt- nummer LxBxH (mm) I out (mA) U out (V) P out (W) Max. Eff. (%) T a / T c (°C) Lebens- dauer (h) Genauig- keit I out (%) Isolierung Rippelstrom bei 100 Hz (%) OTi 60/220- 240/550 D LT2 L 4052899188419 280x30x21 125-550 54- 240 6,5- 60 92 -25…50/ 75/65 50000/ 100000 5 „non- isolated“ 10 OTi 90/220- 240/1A0 LT2 L 4052899188556 280x30x21 250-1000 54- 240 13,5- 90 92 -25…50/ 75/65 50000/ 100000 5 „non- isolated“ 10 Produktmerkmale — Weitbereichstreiber mit einstellbarem Ausgangsstrom mittels LEDset2-Schnittstelle (Widerstand) — Geeignet für Leuchten der Schutzklasse I — Lebensdauer von bis zu 100 000 Stunden und hohe Umgebungstemperatur von bis zu +50 °C — Übertemperatur-, Überlast- und Kurzschlussschutz sowie leerlauffest — Geeignet für Notstrombeleuchtungsanlagen mit Zentralbatterie gemäß IEC 61347-2-13 OPTOTRONIC ® Intelligent (OTi) Treiber Einzelheiten zu unseren Garantiebedingungen ﬁ nden Sie unter www.osram.de/garantie Betrieb bei max. T c -10 K, maximale Ausfallquote von 10 % Bei entsprechender T c -Temperatur, maximale Ausfallquote von 10 % OTi 5 Jahre OSRAMGarantie 400 600 800 1000 Strom [mA] 200 Betriebsfenster OTi („non-isolated“) 0 50 100 150 200 250 Spannung [V] OTi 60/220-240/550 D LT2 L OTi 90/220-240/1A0 LT2 L Beispiel: OTi DALI 90/220-240/1A0 LT2 L: Spannung: 54–240 VStrom: 250–1000 mA Detaillierte Daten entnehmen Sie bitte dem Produktdatenblatt (www.osram.de) OPTOTRONIC ® Linear | OTi EL

9 OPTOTRONIC ® Linear | OTi

10 OPTOTRONIC ® Linear | OT FIT OPTOTRONIC ® FIT Hohe Efﬁ zienz und maximale Zuverlässigkeit Technische Daten Produkt- bezeichnung Produkt- nummer LxBxH (mm) I out (mA) U out (V) P out (W) Max. Eff. (%) T a / T c (°C) Lebens- dauer (h) Genauig- keit I out (%) Isolierung Rippelstrom bei 100 Hz (%) OT FIT 35/220- 240/700 CS L 4052899032828 280x30x21 500/600/ 700 27-54 13- 35 ≥ 86 -25…50/ 75/65 50000/ 100000 10 SELV 7 OT FIT 50/220- 240/1A0 CS L 4052899032804 280x30x21 800/925/ 1050 27-54 23- 55 ≥ 86 -25…50/ 75/65 50000/ 100000 10 SELV 7 OT FIT 80/220- 240/1A6 CS L 4052899032781 360x30x21 1200/1400/ 1550 27-54 32- 83 ≥ 87 -25…50/ 75/65 50000/ 100000 10 SELV 7 OT FIT 30/220- 240/125 D L 4052899222557 210x30x21 125 54- 216 6,8- 27 ≥ 90 -15...50/ 75/65 50000/ 100000 10 „non- isolated“ 10 OT FIT 50/220- 240/250 D L 4052899222571 210x30x21 250 54- 216 13,5- 54 ≥ 90 -15...50/ 75/65 50000/ 100000 10 „non- isolated“ 10 OT FIT 50/220- 240/350 D L 4052899222595 210x30x21 350 54- 150 18,9- 52,5 ≥ 90 -15...50/ 75/65 50000/ 100000 10 „non- isolated“ 10 Produktmerkmale — Zwei Produktfamilien: — 3 Ausgangsströme einstellbar (OT FIT CS L – current setting) — Fest eingestellter Ausgangsstrom (OT FIT D L – direct current) — Geeignet für Leuchten der Schutzklasse I — Lebensdauer von bis zu 100 000 Stunden und hohe Umgebungstemperatur von bis zu +50 °C — Übertemperatur-, Überlast- und Kurzschlussschutz sowie leerlauffest — Geringer Rippelstrom ( 10 bei 100 Hz (%)) für eine bessere Lichtqualität (z. B. kein Flimmern auf Video-aufzeichnungen) — Geeignet für Notstrombeleuchtungsanlagen mitZentralbatterie gemäß IEC 61347-2-13 OPTOTRONIC ® FIT (OT FIT) Treiber OT FIT EL 5 Jahre OSRAMGarantie Einzelheiten zu unseren Garantiebedingungen ﬁ nden Sie unter www.osram.de/garantie Betrieb bei max. T c -10 K, maximale Ausfallquote von 10 % Bei entsprechender T c -Temperatur, maximale Ausfallquote von 10 %

11 OPTOTRONIC ® Linear | OT FIT 1000 1500 2000 Strom [mA] 500 Betriebsfenster OT FIT CS L (SELV) Spannung [V] 0 10 40 25 OT FIT 35/220-240/700 CS L OT FIT 50/220-240/1A0 CS L OT FIT 80/220-240/1A6 CS L Beispiel: OT FIT 50/220-240/1A0 CS L: Spannung: 27–54 VStrom: 800/925/1050 mA Detaillierte Daten entnehmen Sie bitte dem Produktdatenblatt (www.osram.de) 200 300 400 Strom [mA] 100 Betriebsfenster OT FIT D L („non-isolated“) Spannung [V] 0 50 150 100 OT FIT 30/220-240/125 D L OT FIT 50/220-240/250 D L OT FIT 50/220-240/350 D L Beispiel: OT FIT 50/220-240/350 D L: Spannung: 54–150 VStrom: 350 mA Detaillierte Daten entnehmen Sie bitte dem Produktdatenblatt (www.osram.de) Mehrere StromeinstellungenJeder OT FIT CS L Treiber bietet drei wählbare Ströme. Der Hauptvorteil mehrerer Stromeinstellungen liegt in der Verringerung der Anzahl der Produktvarianten im Lager. Außerdem werden die Stufen zwischen den Strömen klein gehalten, sodass keine LED-Treiber mit dazwischenliegen-den Strömen nötig sind. Features der Stromeinstellung — Die ﬂ exible Stromeinstellung (CS) von OT FIT stellt die einfachste Möglichkeit dar, um die Ausgangsströme ohne Widerstände auszuwählen und typische Fehler zu vermeiden, die mit der Verwendung eines DIP-Schalters verbunden sind — Jedes Produkt verfügt über mindestens einen üblicher-weise im Markt verwendeten Strom und gibt Ihnen die Möglichkeit der Stromanpassung bei efﬁ zienteren LEDs

OPTOTRONIC ® Linear | Systemlösungen Systemlösungen mit OSRAM OPTOTRONIC ® Treibern und LED-Modulen OSRAM bietet Ihnen stets die perfekte Abstimmung zwischen LED-Modul und Treiber Optimale Beleuchtung hängt nicht nur von der Leistung der einzelnen Komponenten ab, sondern auch von der geschickten Kombination dieser Komponenten, um eine einzigartige Systemlösung zu schaffen. Mit einer Kombination von OPTOTRONIC ® Linear Treibern und PrevaLED ® Modulen von OSRAM können Sie sicher sein, dass Sie die perfekte Zusammen- stellung für Ihre Lichtlösung gefunden haben. Das Zusammenspiel von OSRAM OPTOTRONIC ® Treibern und OSRAM LED-Modulen bietet Ihnen einen einzigartigen Mehrwert: — Ein perfekt abgestimmtes System, geprüft von OSRAM — Nur ein Ansprechpartner für Ihr Beleuchtungssystem PrevaLED ® Linear Slim 2 PrevaLED ® Linear Value 2 PrevaLED ® Linear Value 1 PrevaLED ® Area Value PrevaLED ® Bar Value Prinzipiell gilt für OSRAM LED-Module: — Parallelschaltung an SELV-Treibern — Reihen-/Serienschaltung an „Non-isolated“-Treibern OSRAM SELV-Module ( 54 V) sind entsprechend von den Luft- und Kriechstrecken her für die Reihenschaltung ( 250 V) ausgelegt. Xs Yp Typisches Verdrahtungsbeispiel:XsYp " X seriell Y parallel " Einseitige Einspeisung

OPTOTRONIC ® Linear | Systemlösungen 13 Systemkombinationen OPTOTRONIC ® – PrevaLED ® SELV Pr evaLED ® Linear Slim 2 PLSZ2-LIN-650-8x0-280-DC PLSZ2-LIN-1100-8x0-280-DC PLSZ2-LIN-2000-8x0-280-DC PLSZ2-LIN-2200-8x0-560-DC PLSZ2-LIN-4000-8x0-560-DC Pr evaLED ® Linear V alue 2 PL VZ2-LIN-650-8xx-280-DC PL VZ2-LIN-1100-8xx-280-DC PL VZ2-LIN-1300-8xx-560-DC PL VZ2-LIN-2200-8xx-560-DC Pr evaLED ® Linear V alue 1 PL VZ1-LIN-650-8xx-280-DC PL VZ1-LIN-1100-8xx-280-DC PL VZ1-LIN-1300-8xx-560-DC PL VZ1-LIN-2200-8xx-560-DC Pr evaLED ® Ar ea V alue PL VG1-Ar -1100-8xx-270x270-DC PL VG1-Ar -4500-8xx-530x530-DC Pr evaLED ® Bar V alue PL VG1-Bar -1100-8xx-280x48-DC PL VG1-Bar -2200-8xx-560x48-DC OTi DALI 35/220-240/700 LT2 L OTi DALI 50/220-240/1A4 LT2 L OTi DALI 80/220-240/1A6 LT2 L OTi DALI 80/220-240/2A1 LT2 L OT FIT 35/220-240/700 CS L OT FIT 50/220-240/1A0 CS L OT FIT 80/220-240/1A6 CS L „Non-isolated“ OTi DALI 60/220-240/550 D LT2 L OTi DALI 90/220-240/1A0 LT2 L OTi 60/220-240/550 D LT2 L OTi 90/220-240/1A0 LT2 L OT FIT 35/220-240/125 D L OT FIT 50/220-240/250 D L OT FIT 50/220-240/350 D L + Detaillierte Informationen zu konkreten Kombinationsmöglichkeiten (seriell/parallel) und daraus resultierende Lumenpakete, Leistungsaufnahmen und Systemefﬁ zienzen ﬁ nden Sie im „Matchmaker“ unter www.osram.de/oem-download. Die entspre-chenden Verdrahtungsmöglichkeiten und Verdrahtungspläne sind in den jeweiligen Produktdatenblättern angegeben.

Systemlösungen mit OSRAM OPTOTRONIC ® Treibern und Lichtmanagementsystemen (LMS) Für mehr Efﬁ zienz, Flexibilität und kundenspeziﬁ sche Anpassung Durch die Kombination von OSRAM OPTOTRONIC ® LED-Treibern und Lichtmanagementsystemen (LMS) können Sie einzigartige Lichtlösungen schaffen, die Ihren Kunden zahlreiche Vorteile bieten. Ihre Flexibilität in Projekten steigt erheblich, weil das LMS eine einfache Möglichkeit zur Adressierung von OTi DALI LED-Treibern für problemloses Dimmen und die Einstellung des gewünschten Beleuch-tungsniveaus darstellt. Und das Beste daran ist: Sie sparen außerdem enorm viel Energie. Mit LMS von OSRAM ﬁ nden Sie immer die ideale Lösung – für unterschiedliche Anwendungen, Leuchten und Kundenanforderungen. OPTOTRONIC ® und Touch DIM ® Die in allen OTi DALI LED-Treibern integrierte Touch DIM ® Funktionalität macht es Ihnen denk- bar einfach. Über Standardtaster können bis zu 20 OTi DALI LED-Treiber komfortabel manuell gedimmt und geschaltet sowie eine Szene gespei-chert werden, ohne dass ein Steuergerät benötigt wird. Mit speziellen, direkt an die OTi DALI LED- Treiber anschließbaren Touch DIM ® Licht- und Präsenz sensoren lassen sich darüber hinaus Energieeinsparungen von mehr als 50 % erzielen. Touch DIM ® LS LI und LS/PD LI Sensor OPTOTRONIC ® Linear | Systemlösungen 14

OPTOTRONIC ® und DALIeco ® Control – Konﬁ guration per Mausklick Mit dem DALIeco ® Control Steuergerät für bis zu 32 OTi DALI LED-Treiber erhöhen Sie Licht komfort und Energieefﬁ zienz im Handumdrehen. Ganz gleich ob Einzelleuchte oder Lichtgruppe, Einzel- oder Großraumbüro, Flur oder Produktions- und Lagerbereich – mit dem multifunktionalen DALIeco ® Control lassen sich individuelle Funktionsproﬁ le mit wenigen Mausklicks erstellen und über einen Tastendruck mit der Fernbedienung übertragen. Eine rein manuelle oder eine Zeitablauf-Steuerung realisieren Sie dabei genauso einfach wie die komfortable Automatisierung mittels Licht- und Präsenzsensoren. OPTOTRONIC ® und DALI PROFESSIONAL Die Kombination von OPTOTRONIC ® LED-Treibern und DALI PROFESSIONAL ist die perfekte Wahl für jeden, der nach maximaler Flexibilität bei der Steuerung einer größeren Anzahl von Einzelleuchten, Gruppen oder Szenen sucht. Mit einem einzigen Steuergerät können über vier DALI-Linien bis zu 256 OTi DALI LED-Treiber in 4 x 16 Gruppen gesteuert und zusätzlich bis zu 50 Sensoren oder Tasterkoppler an die DALI-Leitung angeschlossen werden. Über DALI SWITCH SO Schaltaktoren können auch nicht dimmbare OT FIT LED-Treiber eingebunden werden. DALI PROFESSIONAL bietet eine ﬂ exible Konﬁ guration: Änderungen können jeder-zeit schnell und komfortabel über eine kostenlose PC-Software ausgeführt werden – ohne Eingriff in die Verdrahtung. Dank der großen Auswahl an Bedienelementen und Sensoren sowie einer integrierten Echtzeituhr eignet sich DALI PROFESSIONAL für Industrie- und Lagerhallen genauso wie für Bürobereiche mit Einzel- und Großraumbüros. DALIeco ® Control Steuergerät und PC-Konﬁ gurationssoftware DALI PRO CONT-4 RTC Steuergerät DALI PRO Touch Panel DALI LS/PD LI Sensor DALI HIGHBAY ADAPTER OPTOTRONIC ® Linear | Systemlösungen 15

400W049DE 04/15 T echnische Änderungen und Irrtümer vorbehalten. www.osram.de/optotronic Weitere Informationen ﬁ nden Sie unter: — OPTOTRONIC ® : www.osram.de/optotronic — Lichtmanagementsysteme: www.osram.de/lms — PrevaLED ® : www.osram.de/prevaled — Tuner4TRONIC ® : www.osram.de/t4t — LEDset: www.osram.de/ledset — News: www.osram.de/oem OSRAM GmbH Hauptverwaltung: Marcel-Breuer-Straße 6 80807 München Fon +49 89 6213-0 Fax +49 89 6213-2020 www.osram.com Kunden-Service-Center (KSC) Deutschland: Parkring 33 85748 Garching Fon +49 89 6213-6000 Fax +49 89 6213-6001
