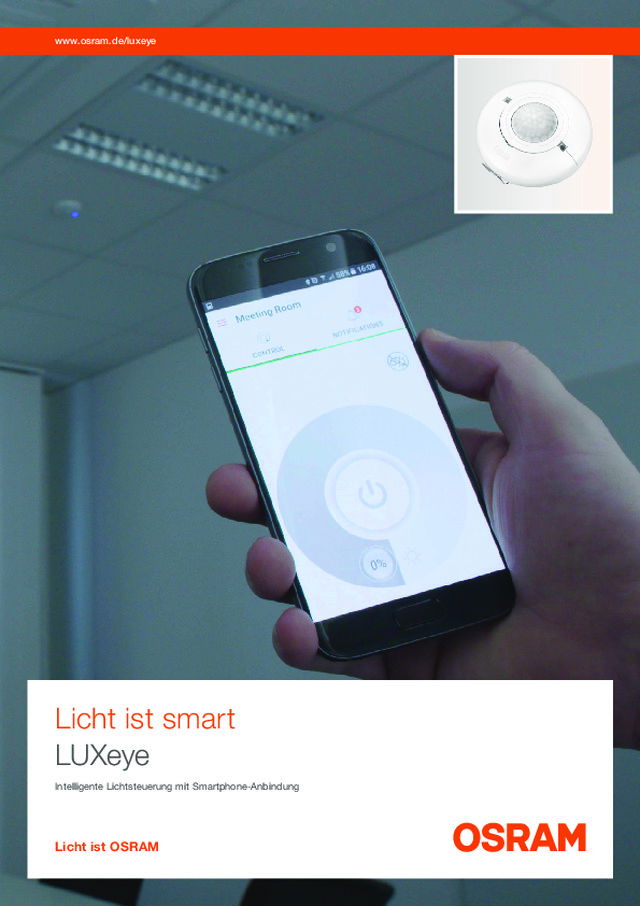

LUXeye 1 1 1 1 1 1 1 www.osram.de/luxeye Licht ist smart LUXeye Intelligente Lichtsteuerung mit Smartphone-Anbindung Licht ist OSRAM

LUXeye 2 Lichtmanagement schnell und einfach realisieren  Die smarte Lösung für bedarfsgerechte und energieeffi ziente Beleuchtung. Intuitiv zur perfekten Lichtsteuerung Die Benutzerfreundlichkeit steht bei LUXeye an erster Stelle: Sowohl die Inbetriebnahme als auch die Anw e n-dung sind einfach und intuitiv. Dadurch lässt sich eine zeitgemäße, energieeffi ziente Lichtsteuerung mit Smart-phone-Anbindung besonders leicht und komfortabel um-setzen. Die kompakte Steuerung mit integrierter Sensorik (Licht und Präsenz) sowie Bluetooth ® -Schnittstelle  regelt das Licht automatisch und kann bequem per Smartphone oder Taster übersteuert werden. Einfache Bedienung per App Mit der LUXeye-App kann das Licht an- und aus-geschaltet und mit der DALI-Version auch selbstständig gedimmt werden – ganz bequem per Smartphone. Automatische Einstellungen können dabei jederzeit manuell übersteuert werden. Um den Zugriff auf die App zu beschränken, ist ein Passwortschutz eingerichtet. Beim Öffnen der App wird die Verbindung automatisch wiederhergestellt. Anwendungsgebiete   — Konferenz- und Besprechungsräume   — Schulungsräume   — Büros   — Korridore Zwei Versionen: dimmbar und mit Schaltrelais Das Portfolio umfasst derzeit zwei Versionen: Während die dimmbare Version LUXeye Sense DALI BT über eine DALI-Schnittstelle bis zu 20 Leuchten steuern kann, besitzt die zweite Version LUXeye Sense 10A BT ein 10-Ampere-Schaltrelais. LUXeye Sense DALI BT DALI-Schnittstelle zur Konstant-lichtregelung   — Bis zu 20 DALI-Leuchten anschließbar   — DALI Broadcast (keine Adressierung notwendig)   — Anschluss von bis zu drei zusätzlichen DALI-Sensoren und bis zu drei zusätz-lichen DALI-Kopplern LUXeye Sense 10A BTOptimierte Schaltung für LED-Last   — Relais-Bypass für hohe Einschalt-stoßströme verhindert das Verkleben des Last-Relais   — Erhöht die anschließbare LED-Last   — Lebensdauer von bis zu 100.000 Schaltzyklen

LUXeye 3 Einfache Inbetriebnahme und Bedienung für jede Anforderung  Schnelle Installation und komfortable Einstellung – manuell oder per Smartphone. Schon bei der Inbetriebnahme profi tieren Sie von einem hohen Maß an Flexibilität. Je nach Komplexität Ihres Projekts können Sie zwischen drei Möglichkeiten auswählen. 1. Plug & PlayEinfach die Leuchten an die Steuerung anschließen und in die Decke einbauen. Nach Anlegen der Netzspannung kalibriert sich das LUXeye von selbst und regelt die Beleuchtung bedarfsgerecht mit dem Licht- und Präsenz sensor (keine Inbetriebnahme erforderlich). 2. Manuelle Anpassung mit SchraubendreherDie Grundfunktionen Lichtniveau und Nachlaufzeit können einfach mit einem Schraubendreher angepasst werden (kein Smartphone erforderlich!). Das spart Zeit und erfordert keine weiteren Werkzeuge. LUXeye Sense DALI BT LUXeye Sense 10A BT 3. Bequeme Einstellung per SmartphoneMit der LUXeye-Confi g-App lassen sich alle Ein stellungen anpassen. Sie können mit vordefi nierten Profi len schnell die besten Einstellungen für unterschiedliche Büroan-wendungen auswählen oder ein eigenes Profi l nach Wunsch Ihres Kunden erstellen. Dies geht besonders schnell, wenn Sie mehrere Räume mit den gleichen Ein-stellungen in Betrieb nehmen wollen. Inbetriebnahme leicht gemacht Prinzipschaltbilder L PBin N DA DA DADA DA+DA- LN Optional:ZusätzlicherDALI-Sensor(DALI LS/PD CI) Optional:ExternerTaster ON/ OFF L N PE PBin ON/ OFF ON/ OFF Leuchte Leuchte PE N L Optional:ExternerTaster Sicherheitshinweis: Keine galvanische Trennung von Netzspannung, wenn Ausgang L’ ausgeschaltet ist. PE N L L N PE L NL’ Leuchte Resetknopf Abdeckung öffnen Nachlaufzeit  Präsenzmelder Schwellwert Lichtregelung

LUXeye Partner: OSRAM GmbH Hauptverwaltung: Marcel-Breuer-Straße 6 80807 München  Fon +49 89 6213-0 Fax +49 89 6213-2020 www.osram.com Kunden-Service-Center (KSC) Deutschland: Parkring 33 85748 Garching Fon +49 89 6213-6000 Fax +49 89 6213-6001 OSRAM DS SMK 02/17 T echnische Änderungen und Irrtümer vorbehalten. www.osram.de/luxeye   Produkt- GTIN  (EAN)  Abmessungen  Volumen  Gewicht  Verpackungseinheit bezeichnung    (Länge x Breite x Höhe)    brutto  (Stück pro Einheit) LUXeye Sense DALI BT  4052899957411  495 x 265 x 192 mm  25,19 dm 3  3153  g  Versandschachtel  (12) LUXeye Sense 10A BT  4052899957428  495 x 265 x 192 mm  25,19 dm 3  3069  g  Versandschachtel  (12)
