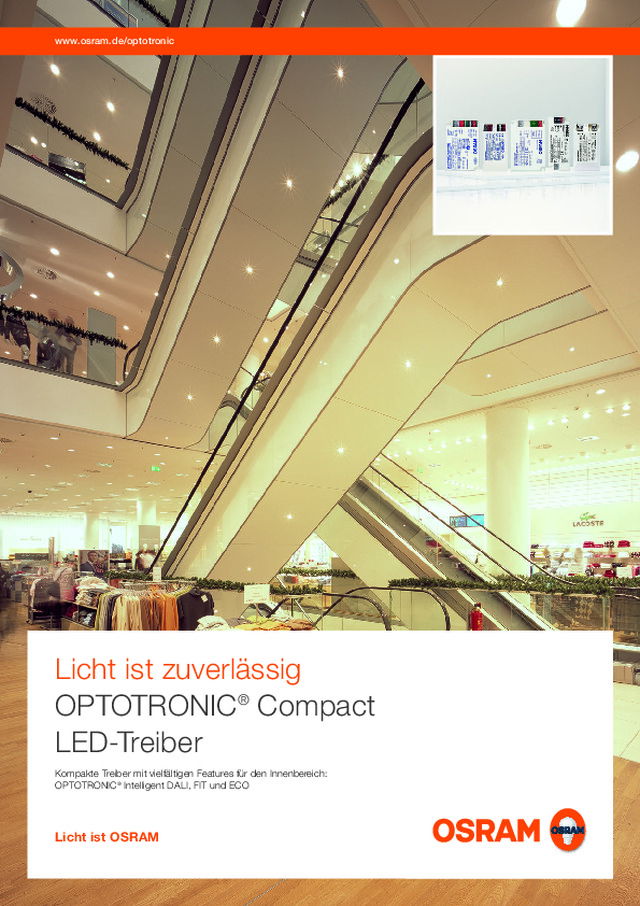

Licht ist zuverlässig  OPTOTRONIC ®  Compact  LED-Treiber Kompakte Treiber mit vielfältigen Features für den Innenbereich:  OPTOTRONIC ®  Intelligent DALI, FIT und ECO Licht ist OSRAM www.osram.de/optotronic

OPTOTRONIC ®  LED-Treiber   sind immer eine ausgezeichnete Wahl Mit unseren OPTOTRONIC ®  LED-Treibern profitieren Sie von leistungsstarken Produkten,   die sich durch hohe Zuverlässigkeit, Effizienz, Flexibilität und Qualität auszeichnen:  1.  Maximale Zuverlässigkeit dank langjähriger Erfahrung:    Know-how aus bewährten EVGs (elektronischen  Betriebsgeräten) von OSRAM, wie z. B. HALOTRONIC ® ,  POWERTRONIC ®  und QUICKTRONIC ® . 2.  Erstklassige Beleuchtungsqualität:  Für Anwendungen  wie z. B. im Gastgewerbe, in Museen oder Büros benötigt man die neueste Technologie, um die beste Lichtqualität zu erhalten (analoges Dimmen und geringe Welligkeit). Die neueste Generation von OPTOTRONIC ®  Compact kann  verwendet werden, wenn „mobilkamerafreundlich“, „Zeit-lupenaufnahme“ und „sanftes Dimmen“ ausschlaggebend für den Erfolg sind. 3.  Hohe Energieeffizienz:  Bis zu 91 % (Volllast) und   zusätzliche Energieeinsparung mit OSRAM Lichtmanage-mentsystemen (LMS). 4.   Gestaltungsfreiheit:  Der gleiche Treiber für integrierte  und unabhängige Montage durch optionale Kits,  kompakte Bauform ähnlich der von traditionellen EVGs. 5.  Flexibilität in der Anwendung:  Geeignet für PrevaLED ®   Module, CoB-(Chip-on-Board-)LEDs und andere auf dem Markt erhältliche Module. 6.  Umfassendes Produktportfolio:  Verschiedene Produkt- familien, Weitbereichstreiber, dimmbare Produkte und  unterschiedliche Leistungsstufen. Zukunftssichere LösungenWer OPTOTRONIC ®  Treiber nutzt, verwendet damit nicht nur  langlebige, leistungsstarke Produkte, sondern bleibt auch im Hinblick auf zukünftige Anwendungen flexibel: OPTOTRONIC ®   Treiber können perfekt an ihre jeweilige Aufgabe angepasst und später jederzeit mithilfe von hochwertigem Zubehör von OSRAM (z. B. Zugentlastungen) optimiert werden. OPTOTRONIC ®  Compact   |  Einleitung 2

OPTOTRONIC ®  Compact LED-Treiber OPTOTRONIC ®  Compact Treiber sind die perfekte Lösung für eine Vielzahl von Leuchtentypen und Anwendungen.   Die für Spot- und Downlight-Anwendungen sowie für LED-Panels entwickelten Treiber OPTOTRONIC ®  Compact bieten Ihnen  maximale Flexibilität in der Gestaltung all Ihrer LED-basierten Leuchten. Konzipiert für die Bedürfnisse Ihrer Kunden! OPTOTRONIC ®  ist eine globale Marke mit Produkten, die auch für Nord-, Mittel- und Südamerika geeignet sind.   Bitte wenden Sie sich für weiterführende Informationen an Ihren Vertriebspartner. Die wichtigsten Vorteile auf einen Blick   — Umfangreiches Portfolio:  Für jede Anwendung den richtigen Treiber   — Kompakte Größe für mehr kreative Freiheit  im Leuchtendesign   — Von bekannten und bewährten traditionellen  EVGs abgeleitetes Gehäuse für einfache Installation  in vorhandenen Leuchten   — Hohes Maß an Effizienz und Zuverlässigkeit   — Voll programmierbare und digitale Plattform – siehe  OPTOTRONIC ®  Intelligent DALI auf Seite 8 ff. OPTOTRONIC ®  Compact   |  Einleitung 3 Anwendungsbereiche   — Büros, z. B. Empfangsbereiche  und Sitzungssäle   — Restaurants   — Öffentliche Gebäude, z. B. Flug-häfen, Theater, Ausstellungshallen, Schulen und Sporthallen   — Exklusive Geschäfte   — Einzelhandel, z. B. Supermärkte, Bäckereien, Metzgereien  und Geschäfte für Lederwaren OPTOTRONIC ®  Compact Treiber finden ihren Einsatz in vielfältigsten Anwendungen Pendelleuchten (rund) Spotlights Wand- und Deckenleuchten (rund) Downlights Dekorative Beleuchtung  für zu Hause

OPTOTRONIC ®  Compact   |  Einleitung 4 OPTOTRONIC ®  Intelligent DALI Höchste Effizienz, volle Flexibilität und maximale Zuverlässigkeit OPTOTRONIC ®  FIT Hohe Effizienz und maximale Zuverlässigkeit OPTOTRONIC ®  ECO Kosteneffizient und kompakt OT FIT Unser OPTOTRONIC ®  Compact Portfolio Neue LED-Compact-Treiber-Familien, die all Ihre Anforderungen erfüllen OTi DALI OTe

OTe 35/220-240/700 CS OTe 25/220-240/700 CS OT Zugentlastung B-Style TL OPTOTRONIC ®  Compact   |  Einleitung 5 OPTOTRONIC ®  Compact Treiber-Portfolio Dimmbar (DALI): OPTOTRONIC ®    Intelligent DALI Konstanter Ausgangsstrom:OPTOTRONIC ®  FIT  3 Ströme einstellbar Konstanter Ausgangsstrom: OPTOTRONIC ®  ECO Dimmbar (PC): OPTOTRONIC ®   ECO Phase Cut Dimmen Komfortables Dimmen AM+PWM/FULL AMNiedrigstes Dimmniveau 1 % 10 % Dimmung  DALI DT6    Phasenan-  und -abschnitt Touch DIM ® Korridorfunktion Gleichstrombetrieb Notstrombeleuchtung  1) Konstantes DC-NiveauEinstellbares DC-Niveau  (mittels Software) Ausgangsstrom Einstellbar   (mittels Software  und/oder Widerstand)  (CS)  (CS) Stromtoleranzen [%] 5  10  5 10 Rippelstrom bei 100 Hz [%]  2  5  20...  30  25...  35 Funktionen und Betriebs-eigenschaften ÜbertemperaturschutzAnschließbar während des BetriebsCLOStand-by-Verluste [W]  0,5 Eingangsspannungsbereich [V] 220-240 220-240 220-240 220-240 Lebensdauer [h] 100 000  2) 100 000  2) 50 000  3) 50 000  2) T a -Bereich [°C] -20…+50 -25…+50 -20…+50 -20…+50 Geeignet für Schutzklasse I + II I + II I + II I + II Deckenmontage mit Zugentlastung OPTOTRONIC ®  Compact von OSRAM für den In- nenbereich können jederzeit problemlos mit pas-senden Zugentlastungen nachgerüstet werden. Sollte eine unabhängige Montage erforderlich sein, kann somit der gleiche Treiber mit der zu-sätzlichen Zugentlastung verwendet werden. Für Durchgangsverdrahtungen steht die TL-Variante für Ein/Aus- und DALI-Versionen zur Verfügung. 1)  Gemäß IEC 61347-2-132)  Betrieb bei max. T c  -10 K, maximale Ausfallquote von 10 % 3) Betrieb bei max. T c  -5 K, maximale Ausfallquote von 10 % AM = Amplitudenmodulation PWM = Pulsweitenmodulation DT6 = DALI Device Type 6 CS = Stromeinstellung, flexibel CLO = Konstanter Lumen-Output OTi DALI OTe OTe OT   FIT

OPTOTRONIC ®  Compact   |  Einleitung 6

OPTOTRONIC ®  Compact   |  Einleitung 7 Terminologie und Kennzeichnung (Beispiel)  OTe 35 220-240  700 CS S Weitere EigenschaftenS: Nur für Leuchteneinbau FAN: 12-V-Hilfsausgang  für aktive Kühlung (Lüfter) Steuerung (Strom)CS: Stromeinstellung, flexibelPC: Phase cutLT2: LEDset 2. Generation Ausgangsstrom (max.)350:  350 mA420:  420 mA500:  500 mA700:  700 mA1A0:  1000 mA1A4:  1400 mA Versorgungsspannung220-240:  220-240 V  Leistung (Ausgang)  3) 10:  10 W13:  13 W15:  15 W18:  18 W25:  25 W35:  35 W50:  50 W Produktfamilie und DimmungOTi DALI: OPTOTRONIC ®  Intelligent DALI OT FIT: OPTOTRONIC ®  FIT OTe: OPTOTRONIC ®  ECO GarantieOSRAM steht für die hohe Qualität seiner Produkte ein.  Für jedes aufgrund eines Material- oder Herstellungsfehlers ausge fallene Produkt der u. g. Baureihen gibt es im Rahmen der Garantieleistung Ersatz oder Gutschrift. Die folgenden  Garantiezeiten gelten für OPTOTRONIC ®  Compact Treiber: OPTOTRONIC ®  Intelligent DALI  5 Jahre  1) OPTOTRONIC ®  FIT    5 Jahre  1) OPTOTRONIC ®  ECO CS/CS S  5 Jahre  1) OPTOTRONIC ®  ECO PC    5 Jahre  2) Alle Einzelheiten zu relevanten Garantien und den allgemeinen Bedingungen finden Sie unter:  www.osram.de/garantie Projektspezifische Garantien auf Anfrage. Garantie und Produktkennzeichnung Erweiterte Garantiezeiten und OSRAM Terminologie/Kennzeichnung 5  Jahre OSRAMGarantie 1)  Jährliche Brenndauer von maximal 5 000 Stunden, Betrieb nicht   über der max. zulässigen T c -Temperatur 2)  Jährliche Brenndauer von maximal 5 000 Stunden, Betrieb bei   max. T c  -10 K 3)  Detaillierte Leistungswerte entnehmen Sie bitte dem Produktdatenblatt (www.osram.de)

EL DALI DALI DALI DALI CORRIDOR FUNCTION TOUCH DIM SENSOR SMART GRID 5  Jahre OSRAMGarantie Soft  switch off ON OFF Through wiring Mains OPTOTRONIC ®  Compact   |  OTi DALI  8 Produktmerkmale   — Weitbereichstreiber mit einstellbarem Ausgangsstrom mittels DALI oder LEDset2-Schnittstelle (Widerstand)   — Geeignet für Leuchten der Schutzklassen I und II   — Lebensdauer von bis zu 100 000 Stunden  1)  und hohe   Umgebungstemperatur von bis zu +50 °C   — Verbesserter Schutz der LED-Module dank Anschlussmöglichkeit während des Betriebs mit automatischem Einschalten des Lichts   — Stufenloses und farbkonsistentes Dimmen mit DALI (von 100 % bis zu 1 %, Hybrid-(Komfort-)Dimmen/ Vollamplituden-Dimmen)   — Amplituden-Dimmen (OTi DALI 15)   — Programmierbare Funktionen: CLO (konstanter Lumen-Output), Korridorfunktion, Touch DIM ®  (Sensor), Notstrombeleuchtung   — Geeignet für Notstrombeleuchtungsanlagen mit Zentralbatterie gemäß IEC 61347-2-13   — Soft switch-off; ermöglicht optimales Lichterlebnis  (empfohlen für Kinos, Theater, dekorative Beleuchtung etc.) OPTOTRONIC ®  Intelligent DALI Höchste Effi zienz, volle Flexibilität und maximale Zuverlässigkeit Technische Daten Produktbezeichnung  I out (mA) U out (V) P out (W) Max. Eff. (%) T a (°C) T c (°C) Lebens-dauer (h) Genauig-keit I out  (%) Isolierung Rippelstrom  bei 100 Hz (%) OTi DALI 15/220-240/1A0 LT2 150-1050 7,5-54 3-18 88 -20…50 70/60 50 k  2) /100 k  1) 5 SELV 1 OTi DALI 25/220-240/700 LT2 180-700 12-54 12…54 86 -20…50 75/65 50 k  2) /100 k  1) 5 SELV 2 OTi DALI 35/220-240/1A0 LT2 350-1050 15-54 15…54 86 -20…50 75/65 50 k  2) /100 k  1) 5 SELV 2 OTi DALI 50/220-240/1A4 LT2 FAN 600-1400 15-54 15…54 91 -20…50 75/65 50 k  2) /100 k  1) 5 SELV 2 OPTOTRONIC ®  Intelligent (OTi) DALI Treiber  A-Style OTi DALI B-Style B-Style TL F-Style Produktbezeichnung   Produkt nummer  LxBxH (mm) Zugentlastung Produktnr. Zugentlastung Verpack-ung (Stk.) Optimal mit PrevaLED ® OTi DALI 15/220-240/1A0 LT2 4052899 324879 95x53x30 OT Zugentlastung F-STYLE 4052899 325555 20 OTi DALI 25/220-240/700 LT2 4052899 919457 103x67x29,5 OT Zugentlastung B-STYLE 4052899 077881 20 OT Zugentlastung B-STYLE TL 4052899 268227 20 OTi DALI 35/220-240/1A0 LT2 4052899 919440 103x67x29,5 OT Zugentlastung B-STYLE 4052899 077881 20 OT Zugentlastung B-STYLE TL 4052899 268227 20 OTi DALI 50/220-240/1A4 LT2 FAN 4052899 919433 110x75x25 OT Zugentlastung A-STYLE 4052899 089570 20 OT Zugentlastung A-STYLE TL 4052899 325982 20   Einzelheiten zu unseren Garantiebedingungen fi nden Sie unter  www.osram.de/garantie1)  Betrieb bei max. T c  -10 K, maximale Ausfallquote von 10 % 2)  Bei max. T c -Temperatur, maximale Ausfallquote von 10 % Dank zusätzlicher Zugentlastungen kann jeder OTi DALI Treiber sowohl für den Leuchteneinbau als auch die unabhängige Montage verwendet  werden. Die Zug-entlastung mit Durchgangsverdrahtung (A-Style TL und  B-Style TL) ermöglicht die einfache und kostengünstige Montage von mehreren Leuchten. OT Zugentlastungen A-Style TL NEU

OPTOTRONIC ®  Compact   |  OTi DALI  9 700 1050 1400 Strom [mA] 350 Betriebsfenster OPTOTRONIC ®  Intelligent DALI Spannung [V] 0 10 40 54 25 Beispiel:     OTi DALI 50/220-240/1A4 LT2 FAN:  Spannung:  15–54 V Strom:  600–1400 mA Individuelle DALI-ProgrammierungOTi DALI Compact Treiber bieten ein weites Betriebsfenster und gewährleisten so ein hohes Maß an Flexibilität. Dank der entsprechend einfachen Anpassungen an neue LED-Gene-rationen sind somit zukunftssichere Lösungen möglich und die Anzahl verschiedener Produktvarianten im Lager kann  reduziert werden. Der Strom kann auf drei verschiedene Arten eingestellt  werden:   — Programmierung mit Software (T4T Proggy Probe 48 V) von OSRAM   — Verwendung eines einfachen Widerstands (LEDset2)   — Automatische Erkennung über die LEDset2-Schnittstelle bei Anschluss an bestimmte PrevaLED ®  oder andere  LED-Module mit LEDset-Leitung Verschiedene Arbeitsbereiche sind für unterschiedliche  Allgemeinbeleuchtungsanwendungen und vorgegebene  Lumenpakete optimiert. Mehr zur Programmierfunktion  finden Sie auf Seite 10. Detaillierte Daten entnehmen Sie bitte dem Produktdatenblatt  (www.osram.de)   OTi DALI 15/220-240/1A0 LT2   OTi DALI 25/220-240/700 LT2   OTi DALI 35/220-240/1A0 LT2   OTi DALI 50/220-240/1A4 LT2 FAN

EL CLO CORRIDOR FUNCTION TOUCH DIM SENSOR SMART GRID OPTOTRONIC ®  Compact   |  OTi DALI  10 Neue Flexibilität dank programmierbarer  DALI LED-TreiberDie DALI LED-Treiber der zweiten Generation (OSRAM DALI)  ermöglichen eine vollständig digitale Programmierung über die Hardware DALI magic und eine spezifische freie OEM-Software:   — Tuner4TRONIC ®  (T4T)   — Bei digitaler Programmierung ist kein externer Wider-stand zur Einstellung des Stroms erforderlich   — Die Einstellungen können gesperrt werden, um unbefugte Änderungen zu verhindern OEMs können T4T herunterladen unter: www.osram.de/T4T SMART GRIDDie OSRAM DALI LED-Treiber können Energieverbrauch, Lampen brenndauer in Stunden (rückstellbar) und Betriebs-temperatur des Treibers überwachen. Vorteil: SMART GRID kann zudem die Beleuchtung analysieren, womit ein noch  effizienterer Betrieb der Anlage möglich wird. Touch DIM ®  Funktion  1) Die Touch DIM ®  Funktion bietet eine einfache und kosten- effiziente Möglichkeit, bis zu 20 OTi DALI LED-Treiber über Standardtaster manuell zu dimmen und zu schalten. Darüber  hinaus kann das Beleuchtungsniveau mit speziellen, direkt anschließbaren Touch DIM ®  Licht- und Präsenzsensoren   automatisch gesteuert werden, wodurch  Kosteneinsparungen von mehr als 50 % erreicht werden. Neben dieser Plug-&-Play- Funktionalität ermöglicht die Touch DIM ®  Funktion auch eine in- dividuelle Parametrierung über DALI magic und Tuner4TRONIC ® . Korridorfunktion  1) Die Korridorfunktion ermöglicht den direkten Anschluss han-delsüblicher Bewegungssensorik. Ein vorinstalliertes Programm kann sofort im Gerät verwendet werden. Über DALI magic und Tuner4TRONIC ®  kann es individuell eingestellt werden.  Drei Dimmniveaus und die dazugehörigen Nachlaufzeiten lassen sich bei Bedarf individuell einstellen. Vorteil: Einfache und energieeffiziente Beleuchtung in Anwendungsbereichen wie Treppenhäusern, Fluren und Parkhäusern. Notbeleuchtung (gemäß IEC 61347-2-13)OTi DALI und OT FIT Treiber tragen das EL-Zeichen und  sind für eine Notbeleuchtung gemäß IEC 61347-2-13 ausge-legt. Zusätzlich zu den Funktionen gemäß DALI-Standard, wie z. B. System Failure Level (Auftrennen der Steuerleitung), bieten DALI LED-Treiber die Möglichkeit einer automatischen Erkennung der DC-Spannungsversorgung. Im DC-Fall stellt sich ein vorher programmierter Lichtstromwert zwischen 0…100 % ein (Werkseinstellung: 15 %). Dieser Lichtstrom-wert kann durch ein Verriegelungsbit vor dem ungewollten Überschreiben geschützt werden. Die Einstellung kann  wahlweise über das Bussystem oder über DALI magic und Tuner4TRONIC ®  erfolgen. CLO (konstanter Lumen-Output)Die CLO-Funktionalität ist ein wesentlicher Bestandteil der  OSRAM DALI LED-Treiber. Die Aktivierung dieser Funktion sorgt für stabile Beleuchtungsbedingungen während der  gesamten Lebensdauer der LED-Module. Mit den Jahren sinkt der Lumen-Output von LED-Modulen aufgrund des ab-nehmenden Phosphoranteils. Um dies auszugleichen, erhöht die CLO-Funktion den Ausgangsstrom gleichmäßig über die gesamte Lebensdauer der Module hinweg – in der Regel be-ginnend bei 85 % der LED-Leistung. Das gewährleistet nicht nur eine stabile Beleuchtung, sondern spart auch Energie und erhöht die Lebensdauer der LEDs. OPTOTRONIC ®  Intelligent DALI Besondere Features der OTi DALI Treiber, die weit über den DALI-Standard hinausgehen OTi DALI 1)  Nützliche Hinweise für die Installation der Touch DIM ®  Funktion und der Korridorfunktion finden Sie im technischen Anwendungsleitfaden   QUICKTRONIC ®  Intelligent DALI DIM (www.osram.de/oem-downloads)

Hochwertiges, sanftes und mobilkamerafreundliches  Dimmen wird durch Amplituden-Dimmen verwirklicht. OTi DALI 15 ist das erste Produkt, das hochwertiges  Herunterdimmen bis auf 1 % im gesamten Betriebsfenster  ermöglicht.  OPTOTRONIC ®  Compact   |  OTi DALI  11 Amplituden-Dimmen 100 1 Lichtstrom [%] Amplituden- modulation Ausgangsstrom [%] 0 50 LEDset der 2. Generation – StandardisierungMit den aus der LEDset-Technik gewonnenen Erfahrungen und als Reaktion auf die wachsende Nachfrage von OEMs nach Einführung einer standardisierten, anbieterübergreifen-den elektrischen Schnittstelle für SSL-Anlagen stellt OSRAM nun eine erweiterte Ausführung von LEDset mit zahlreichen neuen Merkmalen vor: LEDset der 2. Generation. Eine intelligente elektrische Schnittstelle zwischen dem  LED-Treiber und den LED-Modulen ist gewissermaßen das fehlende Glied in der Kette, das dem Geschäft mit LED- Komponenten zur endgültigen Reife verhilft. Mit der standar-disierten elektrischen Schnittstelle LEDset der 2. Generation für SSL-Anlagen bietet OSRAM eine Technik an, die diese Lücke schließt und die Anforderungen vollständig erfüllt:   — Kosteneffizient   — Zuverlässig   — Einfach und sofort einsatzbereit LEDset der 2. Generation ist eine analoge 3-Draht-Schnitt-stelle mit LED-Versorgung, die eine grundlegende Kommuni-kation zwischen einem LED-Treiber und einem oder meh-reren LED-Modulen ermöglicht. Die Schnittstelle unterstützt die folgenden Hauptfunktionen:   — Ausgangsstromeinstellung von Konstantstrom-Treibern zu einzelnen LED-Modulen sowie zu in Reihe bzw.  parallel geschalteten LED-Modulen    — Bestmögliche Abstimmung der Betriebspunkte von  Treiber und Modulen (z. B. lm/W)   — Selbstkonfiguration gemäß Systemstruktur, automatische Verfolgung der technischen Entwicklung (zukunftssicher)   — Einfach zu bedienen (Plug & Play)   — Zusätzliche Überwachungs- und Schutzfunktionen  (z. B. Temperaturschutz der LED-Module)   — Mehrwert für OEMs: zuverlässige Aussage zu den  Gesamtbetriebskosten, verringerte Strukturkosten Mehrere LED-Module von OSRAM wie z. B. PrevaLED ®  Cube  und PrevaLED ®  Core unterstützen LEDset der 2. Generation  und bieten daher enorme Vorteile bei den Systemkombina-tionen. Hybrid-(Komfort-)DimmtechnikOPTOTRONIC ®  Intelligent DALI LED-Treiber dimmen von  100 % bis 1 %. Um ein optimales Dimmverhalten zu ermögli-chen, z. B. indem man Stroboskopeffekte vermeidet und die Dimmung nicht wahrnehmbar gestaltet, kombiniert OSRAM zwei Dimm-Methoden: Amplitudenmodulation und Pulswei-tenmodulation (PWM). Von 100 % bis ca. 30 % werden die Treiber mittels Amplitu-denmodulation gedimmt. Dies geschieht durch Anpassung der Stromamplitude: Die Amplitude wird verringert, um die Beleuchtung herunterzudimmen. Die Dimmniveaus zwischen 1 % und ca. 30 % werden durch Pulsweitenmodulation (PWM) gesteuert. Diese Kombination stellt die beste Metho-de dar, um ein gleichmäßiges, flackerfreies Dimmverhalten zu  gewährleisten. Hybrid-Dimmen ~ 30 100 PWM 1 Dimmniveau [%] Ausgangsstrom [%] 0 50   Strom-Integralwert  (PWM  mit  ~ 500 Hz) Amplituden- modulation

5  Jahre OSRAMGarantie EL Through wiring Mains OPTOTRONIC ®  Compact   |  OT FIT 12 OPTOTRONIC ®  FIT Hohe Effizienz und maximale Zuverlässigkeit Technische Daten Produktbezeichnung I out   (mA) U out (V) P out   (W) Max.  Eff. (%) T a   (°C) T c   (°C) Lebens-dauer (h) Genauig-keit I out  (%) Isolierung Rippelstrom  bei 100 Hz (%) OT FIT 15/220-240/350 CS 250/300/350 27-54 7-19 ≥ 83 -25…50 75/65 50 k  2) /100 k  1) 10 SELV  5 OT FIT 25/220-240/500 CS 400/450/500 27-54 11-27 ≥ 85 -25…50 75/65 50 k  2) /100 k  1) 10 SELV  5 OT FIT 35/220-240/700 CS 550/600/700 27-54 15-37,5 ≥ 87 -25…50 75/65 50 k  2) /100 k  1) 10 SELV  5 OT FIT 50/220-240/1A0 CS 800/900/1050 27-54 56 ≥ 89 -25…50 75/65 50 k  2) /100 k  1) 10 SELV  6 Produktmerkmale   — Drei wählbare Ausgangsströme (CS = Stromeinstellung, flexibel)   — Geeignet für Leuchten der Schutzklassen I und II   — Lebensdauer von bis zu 100 000 Stunden  1)  und   hohe Umgebungstemperatur von bis zu +50 °C   — Verbesserter Schutz der LED-Module dank  Anschlussmöglichkeit während des Betriebs   — Geringer Rippelstrom für eine höhere Lichtqualität   — Geeignet für Notstrombeleuchtungsanlagen  mit Zentralbatterie gemäß IEC 61347-2-13 Dank zusätzlicher Zugentlastungen kann jeder OT FIT Treiber sowohl für den Leuchteneinbau als auch die unabhängige Montage verwendet werden. Die Zugentlastung mit Durch-gangsverdrahtung (B-Style TL) ermöglicht die einfache und kostengünstige Montage von mehreren Leuchten. OPTOTRONIC ®  FIT (OT FIT) Treiber OT FIT Produktbezeichnung   Produktnummer  LxBxH (mm) Zugentlastung Produktnr. Zugentlastung Verpackung (Stk.) Optimal mit PrevaLED ® OT FIT 15/220-240/350 CS 4052899 919426 103x67x29,5 OT Zugentlastung B-STYLE, ... TL siehe Seite 8 20 OT FIT 25/220-240/500 CS 4052899 919419 103x67x29,5 OT Zugentlastung B-STYLE, ... TL siehe Seite 8 20 OT FIT 35/220-240/700 CS 4052899 919402 103x67x29,5 OT Zugentlastung B-STYLE, ... TL siehe Seite 8 20 OT FIT 50/220-240/1A0 CS 4052899 166318 103x67x29,5 OT Zugentlastung B-STYLE, ... TL siehe Seite 8 20   Einzelheiten zu unseren Garantiebedingungen finden Sie unter www.osram.de/garantie1)  Betrieb bei max. T c  -10 K, maximale Ausfallquote von 10 % 2)  Bei max. T c -Temperatur, maximale Ausfallquote von 10 % OT Zugentlastungen B-Style B-Style TL

OPTOTRONIC ®  Compact   |  OT FIT 13 Betriebsfenster OPTOTRONIC ®  FIT 700 1050 1400 Strom [mA] 350 Spannung [V] 0 10 40 54 25   OT FIT 15/220-240/350 CS   OT FIT 25/220-240/500 CS   OT FIT 35/220-240/700 CS   OT FIT 50/220-240/1A0 CS Beispiel:     OT FIT 50/220-240/1A0 CS:  Spannung:  27–54 V Strom:  800/900/1050 mA Mehrere StromeinstellungenJeder OPTOTRONIC ®  FIT Treiber bietet drei wählbare  Ströme. Die Möglichkeit mehrerer Stromeinstellungen bietet zwei Hauptvorteile: Sie verringert die Anzahl der unterschied-lichen Produktvarianten im Lager und die Stufen zwischen den Strömen werden klein gehalten (ausgehend von 50 mA), sodass keine LED-Treiber mit dazwischenliegenden Strömen nötig sind. Features der Stromeinstellung   — Die flexible Stromeinstellung (CS) von OT FIT stellt die einfachste Möglichkeit dar, um den Ausgangsstrom  auszuwählen und typische Fehler zu vermeiden, die mit der Verwendung eines DIP-Schalters verbunden sind   — Jedes Produkt bietet mindestens einen oder zwei  üblicherweise im Markt verwendete Ströme; voreingestellt ist der höchste Standardstrom Detaillierte Daten entnehmen Sie bitte dem Produktdatenblatt (www.osram.de)

5  Jahre OSRAMGarantie  D-Style Through wiring Mains OPTOTRONIC ®  Compact   |  OTe 14 OPTOTRONIC ®  ECO  Kosteneffizient und kompakt OPTOTRONIC ®  ECO Treiber   (OTe 50/220-240/1A0 CS) Gehäuse (B) OPTOTRONIC ®  ECO Treiber   (OTe 25/220-240/420 CS) Gehäuse (C) OPTOTRONIC ®  ECO Treiber (OTe 35/220-240/700 CS S)  Gehäuse (A)  B-Style Technische Daten Produktbezeichnung  I out   (mA) U out (V) P out   (W) Max.  Eff. (%) T a   (°C) T c   (°C) Lebens-dauer (h) Genauig-keit I out  (%) Iso lierung Rippelstrom  bei 100 Hz (%) OTe 25/220-240/420 CS  290/350/420 27-54 8-23 ≥ 85 -20…50 75/65 35 k  2) /50 k  1) 5 SELV  20 OTe 25/220-240/700 CS  500/600/700 18-36 9-25 ≥ 85 -20…50 80/70 35 k  2) /50 k  1) 5 SELV  25 OTe 35/220-240/700 CS 500/600/700 27-54 13-37 ≥ 87 -20…50 75/65 35 k  2) /50 k  1) 5 SELV  25 OTe 35/220-240/700 CS S 500/600/700 27-54 13-37 ≥ 87 -20…50 80/70 35 k  2) /50 k  1) 5 SELV  25 OTe 35/220-240/1A0 CS 800/925/1050 17-34 14-36 ≥ 87 -20…50 80/70 35 k  2) /50 k  1) 5 SELV  30 OTe 35/220-240/1A0 CS S  800/925/1050 17-34 14-36 ≥ 87 -20…50 80/70 35 k  2) /50 k  1) 5 SELV  25 OTe 50/220-240/1A0 CS  800/925/1050 27-54 22-56 ≥ 87 -20…50 85/75 35 k  2) /50 k  1) 5 SELV  20 OTe 50/220-240/1A4 CS  1150/1250/1400 18-36 21-50 ≥ 87 -20…50 80/70 35 k  2) /50 k  1) 5 SELV  25 OTe 50/220-240/1A0 CS FAN  700/900/1050 27-54 22-56 ≥ 88 -20…50 95/85 35 k  2) /50 k  1) 5 SELV  30 OTe Produktbezeichnung  Produktnummer  LxBxH (mm) Zugentlastung Produktnr. Zugentlastung Verpack-ung (Stk.) Optimal mit PrevaLED ® OTe 25/220-240/420 CS  4052899 917538 97x43x29,5 (C) OT Zugentlastung D-STYLE 4052899 077904 40  3) OTe 25/220-240/700 CS  4052899 917545 97x43x29,5 (C) OT Zugentlastung D-STYLE 4052899 077904 40  3) OTe 35/220-240/700 CS 4052899 917569 103x67x29,5 (B) OT Zugentlastung B-STYLE, ... TL siehe Seite 8 20 OTe 35/220-240/700 CS S 4052899 917552 110x43x29,5 (A) nur für Leuchteneinbau – – OTe 35/220-240/1A0 CS 4052899 917668 103x67x29,5 (B) OT Zugentlastung B-STYLE, ... TL siehe Seite 8 20 OTe 35/220-240/1A0 CS S  4052899 917651 110x43x29,5 (A) nur für Leuchteneinbau – – OTe 50/220-240/1A0 CS  4052899 917576 103x67x29,5 (B) OT Zugentlastung B-STYLE, ... TL siehe Seite 8 20 OTe 50/220-240/1A4 CS  4052899 917583 103x67x29,5 (B) OT Zugentlastung B-STYLE, ... TL siehe Seite 8 20 OTe 50/220-240/1A0 CS FAN  4052899 919396 103x67x29,5 (B) OT Zugentlastung B-STYLE, ... TL siehe Seite 8 20   Einzelheiten zu unseren Garantiebedingungen finden Sie unter www.osram.de/garantie1)  Betrieb bei max. T c  -5 K, maximale Ausfallquote von 10 % 2)  Bei max. T c -Temperatur, maximale Ausfallquote von 10 % 3) Zwei Zugentlastungen D-Style pro OTe erforderlich Produktmerkmale   — Drei wählbare Ausgangsströme  (CS = Stromeinstellung, flexibel)   — Geeignet für Leuchten der Schutzklassen I und II   — Lebensdauer von bis zu 50 000 Stunden  1)  und hohe   Umgebungstemperatur von bis zu +50/55 °C   — Mehrere Gehäusebauformen für verschiedene  Anwendungen (Stromschienen, Spot- und Downlights)  mit einer von herkömmlichen EVGs abgeleiteten Bauform   — Mehr als 10 verschiedene wählbare Ströme für  Übersteuerung/Untersteuerung von LEDs  B-Style TL OT Zugentlastungen Dank zusätzlicher Zugentlastungen können die meisten OTe Treiber sowohl für den Leuchteneinbau als auch die unab hängige Montage verwendet werden. Die Zugentlastung mit Durchgangsverdrahtung (B-Style TL) ermög-licht die einfache und kostengünstige Montage von mehreren Leuchten.

15 OPTOTRONIC ®  Compact   |  OTe Beispiel:      OTe 50/220-240/1A0 CS FAN:  Spannung:  27–54 V Strom:  700/900/1050 mA Betriebsfenster OPTOTRONIC ®  ECO – OTe 50 700 1050 1400 Strom [mA] 350 Spannung [V] 0 10 40 25   OTe 50/220-240/1A0 CS   OTe 50/220-240/1A0 CS FAN    OTe 50/220-240/1A4 CS Detaillierte Daten entnehmen Sie bitte dem Produktdatenblatt  (www.osram.de) Betriebsfenster OPTOTRONIC ®  ECO – OTe 25 700 1050 1400 Strom [mA] 350 Spannung [V] 0 10 40 25   OTe 25/220-240/420 CS   OTe 25/220-240/700 CS Detaillierte Daten entnehmen Sie bitte dem Produktdatenblatt  (www.osram.de) Betriebsfenster OPTOTRONIC ®  ECO – OTe 35 Detaillierte Daten entnehmen Sie bitte dem Produktdatenblatt  (www.osram.de) 700 1050 1400 Strom [mA] 350 Spannung [V] 0 10 40 25   OTe 35/220-240/700 CS S   OTe 35/220-240/1A0 CS S   OTe 35/220-240/700 CS   OTe 35/220-240/1A0 CS Mehrere StromeinstellungenJeder nicht dimmbare OPTOTRONIC ®  ECO Treiber bietet drei  wählbare Ströme. Die Möglichkeit mehrerer Stromeinstellungen bietet zwei Hauptvorteile: Sie verringert die Anzahl der Pro-duktvarianten im Lager und die Stufen zwischen den Strömen werden klein gehalten (ausgehend von 60 mA), sodass keine LED-Treiber mit dazwischenliegenden Strömen nötig sind. Features der Stromeinstellung   — Die flexible Stromeinstellung (CS) von OTe stellt die  einfachste Möglichkeit dar, um den Ausgangsstrom ohne Zubehör (Widerstand, Draht usw.) auszuwählen und  typische Fehler zu vermeiden, die mit der Verwendung  eines DIP-Schalters verbunden sind   — Die Stromeinstellung wird an der Ausgangsseite vorge-nommen, potenzialgetrennt vom Stromversorgungsnetz und bei einer sicheren Schutzkleinspannung unter 60 V Freie Wahl der LED-Stromeinstellung   — Jedes Produkt verfügt über mindestens einen oder  zwei üblicherweise im Markt verwendete Ströme   — Mehr als 10 verschiedene Ströme sind bis zu  1,4 A  verfügbar   — Zwei Spannungsbereiche mit teilweiser Überlappung  (18–36 V/27–54 V oder 17–34 V/27–54 V) sorgen für hohe Flexibilität und gewährleisten, dass für vorhandene und zukünftige CoB-Technologien sowie für einzelne LED-Ketten der richtige Treiber verwendet wird

OPTOTRONIC ®  Compact   |  OTe Beispiel:       OTe  35/220-240/700  PC  Spannung:  27–50 V Strom:  700 mA Detaillierte Daten entnehmen Sie bitte dem Produktdatenblatt  (www.osram.de) Betriebsfenster OPTOTRONIC ®  ECO – OTe 10 (dimmbar) 700 800 900 Strom [mA] 600 Spannung [V] 0 10 40 25   OTe 10/220-240/700 PC Detaillierte Daten entnehmen Sie bitte dem Produktdatenblatt  (www.osram.de) 350 450 550 Strom [mA] 250 Betriebsfenster OPTOTRONIC ®  ECO – OTe 13 (dimmbar) Spannung [V] 0 10 40 25   OTe 13/220-240/350 PC Detaillierte Daten entnehmen Sie bitte dem Produktdatenblatt  (www.osram.de) 700 800 900 Strom [mA] 600 Betriebsfenster OPTOTRONIC ®  ECO – OTe 25 (dimmbar) Spannung [V] 0 10 40 25   OTe 25/220-240/700 PC Detaillierte Daten entnehmen Sie bitte dem Produktdatenblatt  (www.osram.de) Betriebsfenster OPTOTRONIC ®  ECO – OTe 18 (dimmbar) 350 450 550 Strom [mA] 250 Spannung [V] 0 10 40 25   OTe 18/220-240/350 PC   OTe 18/220-240/500 PC 900 Detaillierte Daten entnehmen Sie bitte dem Produktdatenblatt  (www.osram.de) 700 800 Strom [mA] 600 Betriebsfenster OPTOTRONIC ®  ECO – OTe 35 (dimmbar) Spannung [V] 0 10 40 25   OTe 35/220-240/700 PC

5  Jahre OSRAMGarantie Produktmerkmale   — Dimmbar über Phasenan- und -abschnitt (10–100 %,  abhängig vom Dimmer)   — Übertemperatur-, Überlast- und Kurzschlussschutz   — Kompaktes Gehäuse für Installation in engen  Einbauverhältnissen   — Lebensdauer von bis zu 50 000 Stunden  1)  und hohe   Umgebungstemperatur   — Geeignet für Leuchten der Schutzklassen I und II  (OTe 35 nur SK II)   — Kompatibel mit gängigen Phasenan- und  -abschnittsdimmern  2) Technische Daten Produktbezeichnung I out   (mA) U out (V) P out   (W) Max.  Eff. (%) T a   (°C) T c   (°C) Lebens-dauer (h) Genauig-keit I out  (%) Isolierung Rippelstrom  bei 100 Hz (%) OTe 10/220-240/700 PC 700 7-14 5-10 ≥ 79 -20…55 80/70 35 k  3) /50 k  1) 10 SELV 35 OTe 13/220-240/350 PC 350 18-38 6,5-13,5 ≥ 82 -20…55 85/75 35 k  3) /50 k  1) 10 SELV 25 OTe 18/220-240/350 PC 350 27-54 9,5-19 ≥ 84 -20…55 75/65 35 k  3) /50 k  1) 10 SELV  30 OTe 18/220-240/500 PC 500 18-36 9-18 ≥ 84 -20…55 75/65 35 k  3) /50 k  1) 10 SELV  30 OTe 25/220-240/700 PC 700 18-36 12,5-25 ≥ 85 -20…50 75/65 35 k  3) /50 k  1) 10 SELV  30 OTe 35/220-240/700 PC 700 27-50 19-35 ≥ 85 -20…45 80/70 35 k  3) /50 k  1) 5 SELV  25 Produktbezeichnung  Produktnummer LxBxH (mm) Zugentlastung Produktnr. Zugentlastung Verpackung (Stk.) Optimal mit PrevaLED ® OTe 10/220-240/700 PC 4052899 105300 95x53x25 (A/B) OT Zugentlastung E-STYLE    4052899 167896 20 OTe 13/220-240/350 PC 4052899 105324 95x53x25 (A/B) OT Zugentlastung E-STYLE    4052899167896 20 OTe 18/220-240/350 PC 4052899 105348 95x53x30 (A/B) OT Zugentlastung E-STYLE    4052899167896 20 OTe 18/220-240/500 PC 4052899 105362 95x53x30 (A/B) OT Zugentlastung E-STYLE    4052899167896 20 OTe 25/220-240/700 PC 4052899 105386 95x53x30 (A/B) OT Zugentlastung E-STYLE    4052899 167896 20 OTe 35/220-240/700 PC 4008321 825520 153x54x36 (C) 20 E-Style OPTOTRONIC ®  ECO  Jetzt neu: Dimmbar über Phasenan- und -abschnitt   Einzelheiten zu unseren Garantie bedingungen finden Sie unter   www.osram.de/garantie 1) Betrieb bei max. T c  -10 K, maximale Ausfallquote von 10 %  2)   Eine Liste von geprüften Dimmern finden Sie unter   www.osram.de/oem-download (siehe „Betriebsgeräte OPTOTRONIC“) 3)  Bei max. T c -Temperatur, maximale Ausfallquote von 10 % OPTOTRONIC ®  Compact   |  OTe OPTOTRONIC ®  ECO Treiber (OTe 25/220-240/700 PC) Gehäuse (A) Dank der zusätzlichen Zugentlastung können die meisten OTe Treiber sowohl für den Leuchteneinbau als auch die unab hängige Montage verwendet  werden. OPTOTRONIC ®  ECO Treiber   (OTe 25/220-240/700 PC) Gehäuse (B) OPTOTRONIC ®  ECO Treiber   (OTe 35/220-240/700 PC) Gehäuse (C) OT Zugentlastung

16 OPTOTRONIC ®  Compact   |  Systemlösungen Systemlösungen mit OSRAM  OPTOTRONIC ®  Treibern und LED-Modulen OSRAM bietet Ihnen stets die perfekte Abstimmung zwischen LED-Modul und Treiber Optimale Beleuchtung hängt nicht nur von der Leistung der einzelnen Komponenten ab,  sondern auch von der geschickten Kombination dieser Komponenten, um eine einzigartige Systemlösung zu schaffen. Mit einer Kombination von OPTOTRONIC ®  Compact Treibern und  PrevaLED ®  oder anderen Modulen (Konstantstrom) von OSRAM können Sie sicher sein, dass  Sie die perfekte Zusammenstellung für Ihre Lichtlösung gefunden haben. Das Zusammenspiel von OSRAM OPTOTRONIC ®  Treibern  und OSRAM LED-Modulen bietet Ihnen einen einzigartigen Mehrwert:   — Ein perfekt abgestimmtes System, geprüft von OSRAM   — Nur ein Ansprechpartner für Ihr Beleuchtungssystem   — LEDset2-Funktionalität mit PrevaLED ®  Core   und PrevaLED ®  Cube (siehe Seite 11) Für weitere Einzelheiten zur Kompatibilität von Treibern  und Modulen kontaktieren Sie bitte Ihren örtlichen OSRAM Vertriebspartner. PrevaLED ®  Coin PrevaLED ®  Core PrevaLED ®  Cube PrevaLED ®  Bar Value DRAGONpuck ®

OPTOTRONIC ®  Compact   |  Systemlösungen 17 Matchmaker LED-Module und Treiber kombinieren und testen Für Anwendungen im Bereich der Allgemeinbeleuchtung bietet OSRAM die Möglichkeit, die optimale Systemlösung für Projekte schnell und bequem auszuwählen, um die tägliche Arbeit zu erleichtern.  Für LED-Systeme von OSRAM steht das eigenständige Auswahltool Matchmaker online  bzw. als Download (für individuelle Anforderungen zur Offlinenutzung) zur Verfügung. Matchmaker basiert auf Microsoft Excel. Mit dem komfortablen Tool kann ein spezifisches LED-Modul mit einem geeigneten Treiber kombiniert werden. Darüber hinaus können auch alle zugehörigen Parameter (z. B. Systemeffizienz, Betriebsstrom, Lichtstrom sowie Temperatur-werte) im Voraus getestet und aufeinander abgestimmt werden. Alle Daten in diesem Tool  basieren auf realen Messungen und wurden von der OSRAM Qualitätsabteilung geprüft. Matchmaker wird kontinuierlich weiterentwickelt. Die neueste Version finden Sie im OEM Download Center auf www.osram.de/oem-download („Betriebsgeräte OPTOTRONIC“ oder „LED Light  Engines Spot- und Downlights“).

OPTOTRONIC ®  Compact   |  Systemlösungen 18 Systemlösungen mit OSRAM  OPTOTRONIC ®  Treibern und   Lichtmanagementsystemen (LMS) Für mehr Effizienz, Flexibilität und kundenspezifische Anpassung Durch die Kombination von OSRAM OPTOTRONIC ®    LED-Treibern und Lichtmanagementsystemen (LMS) können Sie einzigartige Lichtlösungen schaffen, die Ihren Kunden zahlreiche Vorteile bieten. Ihre Flexibilität in Projekten steigt erheblich, weil das LMS eine einfache Möglichkeit zur  Adressierung von OTi DALI LED-Treibern für problemloses Dimmen und die Einstellung des gewünschten Beleuch-tungsniveaus darstellt. Und das Beste daran ist: Sie sparen außerdem enorm viel Energie. Mit LMS von OSRAM  finden Sie immer die ideale Lösung – für unterschiedliche Anwendungen, Leuchten und Kundenanforderungen. OPTOTRONIC ®  und Touch DIM ® Die in allen OTi DALI LED-Treibern integrierte Touch DIM ®  Funktionalität macht es Ihnen denk- bar einfach. Über Standardtaster können bis zu 20 OTi DALI LED-Treiber komfortabel manuell  gedimmt und geschaltet sowie eine Szene gespei-chert werden, ohne dass ein Steuergerät benötigt wird. Mit speziellen, direkt an die OTi DALI LED-Treiber anschließbaren Touch DIM ®  Licht- und  Präsenz sensoren lassen sich darüber hinaus Energieeinsparungen von mehr als 50 % erzielen. Touch DIM ®  LS LI und LS/PD LI Sensor

OPTOTRONIC ®  Compact   |  Systemlösungen 19 OPTOTRONIC ®  und DALIeco ®  Control – Konfiguration per Mausklick  Mit dem DALIeco ®  Control Steuergerät für bis zu 32 OTi DALI LED-Treiber erhöhen Sie   Licht komfort und Energieeffizienz im Handumdrehen. Ganz gleich ob Einzelleuchte oder Lichtgruppe,  Einzel- oder Großraumbüro, Flur oder Produktions- und Lagerbereich – mit  dem multifunktionalen DALIeco ®  Control lassen sich individuelle Funktionsprofile mit wenigen  Mausklicks erstellen und über einen Tastendruck mit der Fernbedienung übertragen. Eine rein  manuelle oder eine Zeitablauf-Steuerung realisieren Sie dabei genauso einfach wie die  komfortable Automatisierung mittels Licht- und Präsenzsensoren. OPTOTRONIC ®  und DALI PROFESSIONAL Die Kombination von OPTOTRONIC ®  LED-Treibern und DALI PROFESSIONAL ist die  perfekte  Wahl für jeden, der nach maximaler Flexibilität bei der Steuerung einer größeren Anzahl von Einzelleuchten, Gruppen oder Szenen sucht. Mit einem einzigen Steuergerät können über vier DALI-Linien bis zu 256 OTi DALI LED-Treiber in 4 x 16 Gruppen gesteuert und zusätzlich bis zu 50 Sensoren oder Tasterkoppler an die DALI-Leitung angeschlossen werden. Über DALI SWITCH SO Schaltaktoren können auch nicht dimmbare OT FIT LED-Treiber  eingebunden werden. DALI PROFESSIONAL bietet eine flexible Konfiguration: Änderungen können jeder-zeit schnell und komfortabel über eine kostenlose PC-Software ausgeführt werden – ohne Eingriff in die Verdrahtung. Dank der großen Auswahl an Bedienelementen und Sensoren  sowie einer integrierten Echtzeituhr eignet sich DALI PROFESSIONAL für Industrie- und  Lagerhallen genauso wie für Bürobereiche mit Einzel- und Großraumbüros. DALIeco ®  Control Steuergerät und PC-Konfigurationssoftware DALI PRO CONT-4 RTC Steuergerät DALI PRO Touch Panel DALI LS/PD LI Sensor DALI HIGHBAY  ADAPTER

400W050DE 01/16   T echnische Änderungen und Irrtümer vorbehalten. www.osram.de/optotronic Weitere Informationen finden Sie unter:   — OPTOTRONIC ® : www.osram.de/optotronic   — Lichtmanagementsysteme: www.osram.de/lms   — PrevaLED ® : www.osram.de/prevaled   — Tuner4TRONIC ® : www.osram.de/t4t   — LEDset: www.osram.de/ledset   — News: www.osram.de/oem OSRAM GmbH Hauptverwaltung: Marcel-Breuer-Straße 680807 München Fon +49 89 6213-0Fax +49 89 6213-2020www.osram.com Kunden-Service-Center(KSC) Deutschland: Parkring 3385748 GarchingFon +49 89 6213-6000Fax +49 89 6213-6001
