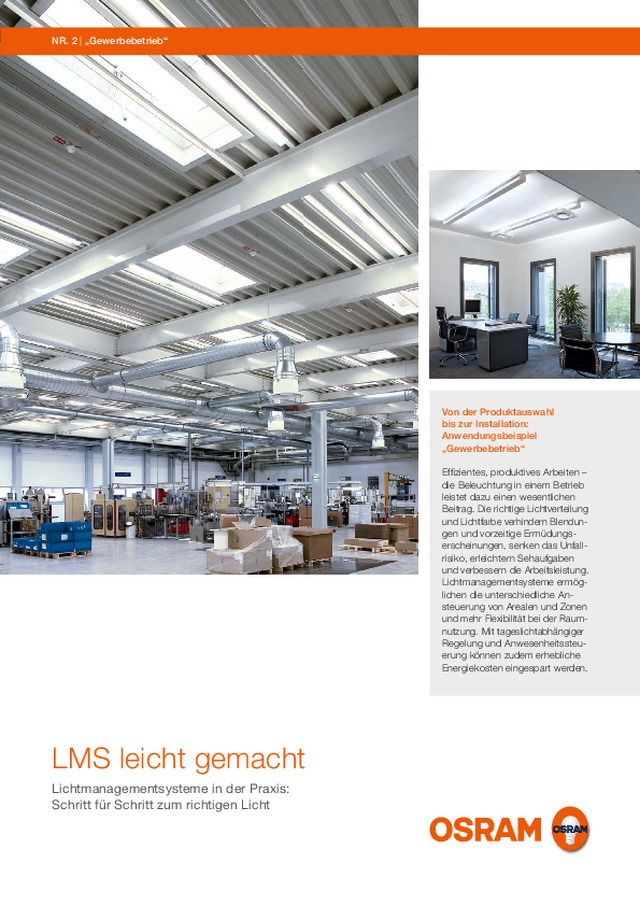

NR. 2  |  „Gewerbebetrieb“ LMS leicht gemacht Lichtmanagementsysteme in der Praxis: Schritt für Schritt zum richtigen Licht Von der Produktauswahl bis zur Installation: Anwendungsbeispiel  „Gewerbebetrieb“ Effi zientes, produktives Arbeiten –die Beleuchtung in einem Betrieb leistet dazu einen wesentlichen Beitrag. Die richtige Lichtverteilungund Lichtfarbe verhindern Blendun-gen und vorzeitige Ermüdungs-erscheinungen, senken das Unfall-risiko, erleichtern Sehaufgaben und verbessern die Arbeitsleistung.Lichtmanagementsysteme ermög-lichen die unterschiedliche An-steuerung von Arealen und  Zonen und mehr Flexibilität bei der Raum-nutzung. Mit tageslichtabhängiger Regelung und Anwesenheits steu-erung können zudem erheblicheEnergiekosten eingespart werden.

NR. 2 |  „GEWERBEBETRIEB“ Was benötigt der Unternehmer? — Ein System für mehrere Räume – fl exibel erweiterbar — Licht dort, wo es benötigt wird — Maximale Energieeinsparungen Was hilft den Mitarbeitern? — Eine einfache Bedienung der Beleuchtung — Flexibles Licht für unterschiedliche Arbeitsschritte MEHR EFFIZIENZ UND WENIGER KOSTEN – GELD SPAREN MIT DALI PROFESSIONAL 01  DALI PRO CONT-4 RTC  ( Steuergerät ) Produktionshalle mit Lager und diversen Nutzräumen 03  DALI PRO Sensor Coupler  ( Sensor koppler ) 04  DALI PRO PB  Coupler  ( Tasterkoppler (( ) 05  Highbay Sensor 02  LS/PD MULTI 3 CI ( Deckeneinbausensor ) 06 DALI Highbay Adapter Ideale Lösung: das OSRAM DALI PROFESSIONAL  Lichtmanagementsystem Vorteile: — Ein zentrales Steuergerät für die gesamte Halle — Hohe Flexibilität der Beleuchtung — Bedienung über handelsübliche Taster — Einstellungen komfortabel mithilfe einer auf Windows ® basierenden PC-Software ( kostenlos ) — Tageslichtabhängige und ereignisgesteuerte Regelungmit Präsenzfunktion — Lichtsteuerung mehrerer Räume zentral möglich  ( bis zu 256 Leuchten ) — Flexibel erweiterbares System dank DALI Standard Lösung/Produkte: 01  DALI PRO CONT-4 RTC ( Steuergerät ) 02   LS/PD MULTI 3 CI ( Deckeneinbausensor ) 03   DALI PRO Sensor Coupler  ( Sensorkoppler ) 04  DALI PRO PB Coupler  ( Tasterkoppler ) 05  Highbay Sensor 06  DALI Highbay Adapter Legende  Kombinierter Lichtsensor und Bewegungsmelder Highbay inkl. DALI Highbay Adapter  Kombinierter Lichtsensor und Präsenzmelder LS/PD MULTI 3 CI inkl. DALI PRO Sensor Coupler Leuchte Downlight Tageslichtöffnung  4fach-Tasterkoppler DALI PRO PB Coupler  Bedientableau DALI PRO Touch Panel  Steuereinheit DALI PRO CONT-4 RTC

LMS |  LICHTMANAGEMENTSYSTEME IN DER PRAXIS A  |  Montage Tasterkoppler B  |  Montage DALI   Sensorkoppler + Sensor C  |  Montage DALI   Highbay Adapter SCHRITT FÜR SCHRITT:  EINBAUANLEITUNG 01  DALI und Taster in Unterputz- dose anschließen 01  DALI Leitung anschließen und Sensorleitung einstecken;  Abdeckung/Zugentlastung montieren 01  Netz am DALI Highbay Adapter  anschließen 04  Ansicht von hinten: Feder hinter  Öffnung einrasten lassen 02  Taster über Tasterkoppler  montieren 03  Abdeckplatte des Tasters und  Taster montieren 02  Sensorkoppler in Decken- öffnung einführen 02  Highbay Sensor an DALI   Highbay Adapter anschließen 03  Highbay Sensor + Gehäuse - abdeckung aufsetzen 03  Feder am Deckeneinbausensor  spannen und einführen D  |  Montage +   Inbetriebnahme Controller E  |  Erweiterungen 01  Controller auf Hutschiene  montieren und verdrahten Zusätzlich zu den dargestellten Produkten gibt es noch eine Reihe von Eingabegeräten für alle Bereiche, beispielsweise hochwertige Glass-Touch-Oberfl ächen oder Touch Panels für Chefbüros und Besprechungs räume. Weitere Informationen dazu fi nden Sie unter: www.osram.de/dalipro 02  Inbetriebnahme Controller mit  USB-Verbindung zum PC 03  Individuelle Konfi guration mit DALI PROFESSIONAL Software

Produkt- und Bestellinformationen Produktinformationen und technische Daten-blätter zu den vorgestellten Produkten im  Internet verfügbar unter: www.osram.de/lmswww.osram.de/daliwww.osram.de/dalipro Anwendungsbroschüre mit weiteren Beispielen verfügbar unter: www.osram.de/lms Tipp: Schauen Sie doch mal in unseren  YouTube-Kanal rein, dort gibt es laufend neue Installationsvideos:  www.youtube.de/osram 7 KZW0 0 3  DE   0 6 /1 3 Fi OSRAM S-GI MK EM  Technische  Ä nderun g en und Irrtümer vorbehalten . Kunden-Service-Center ( KSC )  Deutschland Albert-Schweitzer-Straße 64 81735 München Fon +49  ( 0 ) 89-6213-60 00 Fax +49  ( 0 ) 89-6213-60 01 OSRAM GmbH Hauptverwaltung Marcel-Breuer-Straße 6 80807 München Fon +49 ( 0 ) 89-6213-0 Fax +49 ( 0 ) 89-6213-20 20 www.osram.de Systemkomponenten Produkt-bezeichnung Produkt-nummer  ( EAN ) a T a Steuergerät  DALI PRO CONT-4 RTC 4008321710871 DALI 4 IP20 0…+40 50–60 100–240  90 160 62 Produkt-bezeichnung Produkt-nummer  ( EAN ) a T a Koppler  DALI PRO PB Coupler 4008321496461 DALI IP20 0…+50  42 42 20 DALI PRO Sensor Coupler 4008321379269 DALI IP20 0…+50 118 30 21 Produkt-bezeichnung Produkt-nummer  ( EAN ) a T a Sensoren LS/PD MULTI 3 CI 4008321916648 ––– 6 m IP20 0…+50 ––– –––   4 m   50 25 Highbay Sensor 4008321410078 0,6 18 m IP20 –10…+70 50–60 120–277 13 m 116 39 Produkt-bezeichnung Produkt-nummer  ( EAN ) a T a Adapter DALI Highbay Adapter 4008321774132 DALI 1 IP20 0…+50 20 139 118 37
