LMS leicht gemacht

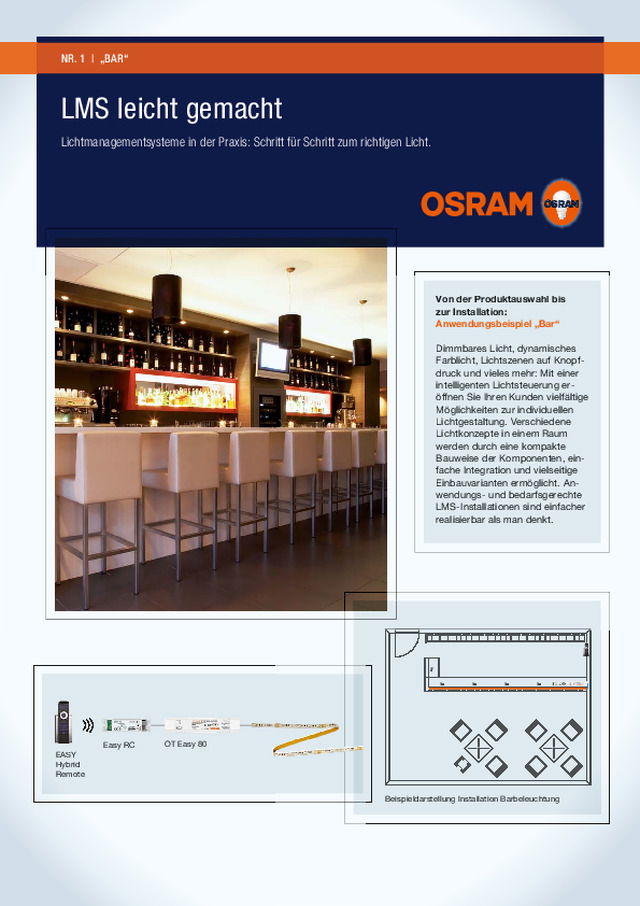

OT Easy 80 Easy RC EASY HybridRemote NR. 1 | „BAR“ LMS leicht gemacht Lichtmanagementsysteme in der Praxis: Schritt für Schritt zum richtigen Licht.  Beispieldarstellung Installation Barbeleuchtung Von der Produktauswahl bis zur Installation:  Anwendungsbeispiel „Bar“  Dimmbares Licht, dynamisches Farb licht, Lichtszenen auf Knopf-druck und vieles mehr: Mit einer  intelligenten Lichtsteuerung er-öffnen Sie Ihren Kunden vielfältige Möglichkeiten zur individuellen Licht ge staltung. Verschiedene Licht kon zep te in einem Raum  werden durch eine kompakte Bauweise der Komponenten, ein-fache Integration und vielseitigeEin bauvarianten ermöglicht. An-wendungs- und bedarfsgerechte LMS-In sta  lla tionen sind einfacherrealisierbar als man denkt.

2 LMS BAR Stimmungsvolle Atmosphäre dankvariabler RGB-Thekenbeleuchtung Ideale Lösung: LMS für RGB-Thekenbeleuchtung  Was will der Besitzer?• Ambiente und Stimmungen schaffen mit Beleuchtung• Beleuchtung für verschiedene Anlässe• Einfache Bedienung• Automatisierungsmöglichkeiten – wenig Bedienungs- aufwand Was will der Gast?• Stimmungsvolles Licht• Wohlfühlatmosphäre Vorteile des empfohlenen Lichtmanagementsystems• Hohe Flexibilität der Beleuchtung • Farbsteuerung möglich • Einfache Installation und Inbetriebnahme• Gruppierung der Beleuchtung möglich  • Einfache, drahtlose Bedienung über ein zentrales  Element (z. B.  Fernbedienung) Optimale Lösung für RGB-Thekenbeleuchtung • LINEARlight Colormix Flex ADVANCED LED-Band: fl exibles, selbstklebendes und teilbares LED Band mit mehrfarbigen LEDs: jede LED enthält einen roten,  grünenund blauen Chip für eine optimale Farbmischung, einfacheKontaktierung durch optionales  CONNECTsystem • OT EASY 80 Steuergerät: Leistung 80 W, frei auf die Kanäle verteilbar. Neues, speziellfür den Betrieb von RGB-LED-Modulen entwickeltesSteuergerät – 4 PWM- Ausgänge, RGB(W)-Ablaufsteuerungfür bis zu 4  unterschiedliche Sequenzen, bis zu 16 ver-schiedene  Lichtszenen mit konfi gurierbaren Überblend-zeiten je  Sequenz, bis zu 16 statische Lichtszenen können gespeichert und abgerufen werden. Gehäuse mit Zug-entlastung zur unabhängigen Installation sowie integrierteSpannungsversorgung für direkten  Anschluss von 24 V-LED-Modulen, bis zu 64 Steuergeräte zusammenschließ-bar, Ausgangsspannung 24 V • EASY Hybrid Fernbedienung:  handliche Funk-Fernbedienung zur ein fachen, draht-losen Steuerung und Personalisierung der Beleuchtung –stufen lose Farb- und Helligkeitseinstellung per Drehrad, Speichern von bis zu 8 Lichtszenen, 8 Beleuchtungs-gruppen und 4 Sequenzen. Wand halterung im Liefer-umfang  enthalten • EASY RC Funkempfänger: 868,3 MHz-Funkempfänger – geeignet für bis zu 8 EASY Hybrid Remote, Anschluss über 4-polige Schraubklemmeoder modulare 4p4c-Steckverbindung • Erweiterung des Systems: eine große Auswahl an optionalem Zubehör wie Touch-panels oder Schnittstellen zu DALI/DMX fi nden Sie  unterwww.osram.de/lms  zusätzliche Komponenten erforderlich Foto:  Rainer Rehfeld

3 SCHRITT FÜR SCHRITT: EINBAUANLEITUNG Produkte/Stückliste [1]  LED Modul: LINEARlight  Colormix  Flex ADVANCED [2] Steuergerät OT EASY 80 [3]  Fernbedienung EASY Hybrid [4] EASY Hybrid (Wandhalterung) [5] Funkempfänger EASY RC [6]  Verbindungskabel (im Lieferumfang  EASY RC enthalten) Anschließen des LED-Lichtbandes LINEARlight Colormix Flex  ADVANCED (4 m). Bei erforderlichen größeren Längen bis zu 64 OT EASY 80 zusammen-schaltbar Inbetriebnahme  des LED-Moduls per  Knopfdruck (kein PC etc. notwendig) Einbau  des Funkempfängers ans Netz hinter dem Tresen und  Anschluss des  Kabels an das OT EASY 80 Einlernen der drahtlosen Fernbedienung per Knopfdruck Anschluss der Versorgungsspannung (230 V~) an das OT EASY 80 Einbau eines OT Easy 80 hinter der Theke

Produktinformationen und technische Datenblätter zu verwendeten Produkten im Internet  verfügbar unter: www.osram.de/lmswww.osram.de/lms-easy Anwendungsbroschüren mit weiteren Beispielen verfügbar unter: www.osram.de/gastgewerbe Tipp: Schauen Sie doch mal in unseren Youtube-Kanal rein, dort gibt es laufend neue Installationsvideos: www.youtube.de/osram PRODUKT- UND BESTELLINFORMATIONEN EU-W/DACH T echnische  Ä nderungen und Irrtümer vorbehalten . 7KZS 004DE 01/13 CO OSRAM S GI MM OSRAM GmbH Hauptverwaltung Hellabrunner Straße 1 81543 München Fon  +49 (0)89-6213-0 Fax  +4 9 (0)89-6213-20 20 www .os ram .de Kunden-Service-Center (KSC) Deutschland 4 Albert-Schweitzer-Straße 64 81735 München 0 Fon +49 (0)89-6213-60 00 Fax +49 (0)89-6213-60 01 LED-Band Produkt -nummer (EAN) LINEARlight ColormixFlex ADVANCED – LF05CA2 4008321851536 RGB 2 72 24 3 120 ––– 1883 4000   8   3 Red 8,8 28 24 1,2 ––– 625 645 ––– ––– ––– Green 2 22 24 0,9 ––– 525 1025 ––– ––– ––– Blue 9,2 19 24 0,8 ––– 465   213 ––– ––– ––– Produkt  bezeichnung Steuergerät Produkt -nummer (EAN) IP OT EASY 80 4008321808363 EASY 0 80 IP20 II II –20…+50 50–60 220–240 245 46 44 Produkt  bezeichnungFernbedienung Produkt -nummer (EAN) IP EASY Hybrid Remote 4008321421739 EASY 30 IP20 III schwarz 187 67 23 5 Produkt  bezeichnungEmpfänger Produkt -nummer (EAN) IP EASY RC 4008321421753 EASY max.30 IP20 118 30 21 18
