MSR Varitector SPC

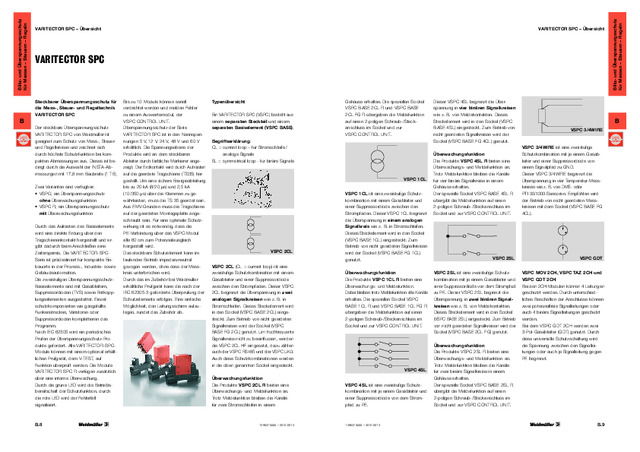

VARITECTOR SPC – Übersicht Steckbarer Überspannungsschutz für die Mess-, Steuer- und Regeltechnik VARITECTOR SPC Der steckbare Überspannungsschutz VARITECTOR SPC von Weidmüller ist geeignet zum Schutz von Mess-, Steuer- und Regelkreisen und zeichnet sich durch höchste Schutzfunktion bei kom- pakten Abmessungen aus. Dieses ist be- dingt durch die Auswahl der INSTA-Ab- messungen mit 17,8 mm Baubreite (1 TE). Zwei Varianten sind verfügbar: • VSPC; ein Überspannungsschutz ohne Überwachungsfunktion • VSPC R; ein Überspannungsschutz mit Überwachungsfunktion Durch das Aufrasten des Basiselements wird eine direkte Erdung über den Tragschienenkontakt hergestellt und er- gibt dadurch beim Anschließen eine Zeitersparnis. Die VARITECTOR-SPC- Serie ist prädestiniert für kompakte Ein- bauorte in der Prozess-, Industrie- sowie Gebäudeautomation. Die zweistufigen Überspannungsschutz- Basiselemente sind mit Gasableitern, Suppressordioden (TVS) sowie Entkopp- lungselementen ausgestattet. Einzel- schutzkomponenten wie gasgefüllte Funkenstrecken, Varistoren oder Suppressordioden komplettieren das Programm. Nach IEC 62305 wird ein periodisches Prüfen der Überspannungsschutz-Pro- dukte gefordert. Alle VARITECTOR-SPC- Module können mit einem optional erhält- lichen Prüfgerät, dem V-TEST, auf Funktion überprüft werden. Die Module VARITECTOR SPC R verfügen zusätzlich über eine interne Überwachung. Durch die grüne LED wird die Betriebs- bereitschaft der Schutzfunktion, durch die rote LED wird der Fehlerfall signalisiert. VARITECTOR SPC Bis zu 10 Module können seriell verdrahtet werden und melden Fehler zu einem Auswertemodul, der VSPC CONTROL UNIT. Überspannungsschutz der Serie VARITECTOR SPC ist in den Nennspan- nungen 5 V, 12 V, 24 V, 48 V und 60 V erhältlich. Die Spannungsebene der Produkte wird an dem steckbaren Ableiter durch farbliche Markierer ange- zeigt. Der Erdkontakt wird durch Aufrasten auf die geerdete Tragschiene (TS35) her- gestellt. Um eine sichere Energieableitung bis zu 20 kA (8/20 µs) und 2,5 kA (10/350 µs) über die Klemmen zu ge- währleisten, muss die TS 35 geerdet sein. Aus EMV-Gründen muss die Tragschiene auf der geerdeten Montageplatte ange- schraubt sein. Für eine optimale Schutz- wirkung ist es notwendig, dass die PE-Verbindung über das VSPC-Modul alle 60 cm zum Potenzialausgleich hergestellt wird. Das steckbare Schutzelement kann im laufenden Betrieb impedanzneutral gezogen werden, ohne dass der Mess- kreis unterbrochen wird. Durch das im Zubehör bei Weidmüller erhältliche Prüfgerät kann die nach der IEC 62305-3 geforderte Überprüfung der Schutzelemente erfolgen. Eine einfache Möglichkeit, den Leitungsschirm aufzu- legen, rundet das Zubehör ab. Typenübersicht Ein VARITECTOR SPC (VSPC) besteht aus einem separaten Steckteil und einem separaten Basiselement (VSPC BASE). Begriffserklärung: CL = current loop – für Stromschleife / analoge Signale SL = symmetrical loop - für binäre Signale VSPC 2CL VSPC 2CL (CL = current loop) ist eine zweistufige Schutzkombination mit einem Gasableiter und einer Suppressordiode zwischen den Strompfaden. Dieser VSPC 2CL begrenzt die Überspannung in zwei analogen Signalkreisen wie z. B. in Stromschleifen. Dieses Steckelement wird in den Sockel (VSPC BASE 2CL) einge- steckt. Zum Betrieb von nicht geerdeten Signalkreisen wird der Sockel (VSPC BASE FG 2CL) genutzt. Um hochfrequente Signalkreise nicht zu beeinflussen, werden die VSPC 2CL HF eingesetzt, dazu zählen auch der VSPC RS485 und der VSPC UK0. Auch diese Schutzkombinationen werden in die oben genannten Sockel eingesteckt. Überwachungsfunktion Die Produkte VSPC 2CL R bieten eine Überwachungs- und Meldefunktion an. Trotz Meldefunktion bleiben die Kanäle für zwei Stromschleifen in einem B.8 Blitz- und Überspannungsschutz für Messen – Steuer n – Regeln B MSR 0 1 2 3 4 5 1296370000 – 2012/2013 VARITECTOR SPC – Übersicht Gehäuse erhalten. Die speziellen Sockel VSPC BASE 2CL R und VSPC BASE 2CL FG R übergeben die Meldefunktion auf einen 2-poligen Schraub-/Steck- anschluss im Sockel und zur VSPC CONTROL UNIT. VSPC 1CL VSPC 1CL ist eine zweistufige Schutz- kombination mit einem Gasableiter und einer Suppressordiode zwischen den Strompfaden. Dieser VSPC 1CL begrenzt die Überspannung in einem analogen Signalkreis wie z. B. in Stromschleifen. Dieses Steckelement wird in den Sockel (VSPC BASE 1CL) eingesteckt. Zum Betrieb von nicht geerdeten Signalkreisen wird der Sockel (VSPC BASE FG 1CL) genutzt. Überwachungsfunktion Die Produkte VSPC 1CL R bieten eine Überwachungs- und Meldefunktion. Dabei bleiben trotz Meldefunktion alle Kanäle erhalten. Die speziellen Sockel VSPC BASE 1CL R und VSPC BASE 1CL FG R übergeben die Meldefunktion auf einen 2-poligen Schraub-/Steckanschluss im Sockel und zur VSPC CONTROL UNIT. VSPC 4SL VSPC 4SL ist eine zweistufige Schutz- kombination mit je einem Gasableiter und einer Suppressordiode von dem Strom- pfad zu PE. Dieser VSPC 4SL begrenzt die Über- spannung in vier binären Signalkreisen wie z. B. von Meldekontakten. Dieses Steckelement wird in den Sockel (VSPC BASE 4SL) eingesteckt. Zum Betrieb von nicht geerdeten Signalkreisen wird der Sockel (VSPC BASE FG 4CL) genutzt. Überwachungsfunktion Die Produkte VSPC 4SL R bieten eine Überwachungs- und Meldefunktion an. Trotz Meldefunktion bleiben die Kanäle für vier binäre Signalkreise in einem Gehäuse erhalten. Der spezielle Sockel VSPC BASE 4SL R übergibt die Meldefunktion auf einen 2-poligen Schraub-/Steckanschluss im Sockel und zur VSPC CONTROL UNIT. VSPC 2SL VSPC 2SL ist eine zweistufige Schutz- kombination mit je einem Gasableiter und einer Suppressordiode von dem Strompfad zu PE. Dieser VSPC 2SL begrenzt die Überspannung in zwei binären Signal- kreisen wie z. B. von Meldekontakten. Dieses Steckelement wird in den Sockel (VSPC BASE 2SL) eingesteckt. Zum Betrieb von nicht geerdeten Signalkreisen wird der Sockel (VSPC BASE 2CL FG) genutzt. Überwachungsfunktion Die Produkte VSPC 2SL R bieten eine Überwachungs- und Meldefunktion an. Trotz Meldefunktion bleiben die Kanäle für zwei binäre Signalkreise in einem Gehäuse erhalten. Der spezielle Sockel VSPC BASE 2SL R übergibt die Meldefunktion auf einen 2-poligen Schraub-/Steckanschluss im Sockel und zur VSPC CONTROL UNIT. VSPC 3/4WIRE VSPC 3/4WIRE ist eine zweistufige Schutzkombination mit je einem Gasab- leiter und einer Suppressordiode von einem Signalpfad zu GND. Dieser VSPC 3/4WIRE begrenzt die Überspannung in vier Temperatur-Mess- kreisen wie z. B. von DMS- oder PT100/1000-Sensoren. Empfohlen wird der Betrieb von nicht geerdeten Mess- kreisen mit dem Sockel (VSPC BASE FG 4CL). VSPC GDT VSPC MOV 2CH, VSPC TAZ 2CH und VSPC GDT 2CH Bei den 2CH-Modulen können 4 Leitungen geschützt werden. Durch unterschied- liches Beschalten der Anschlüsse können zwei potenzialfreie Signalleitungen oder auch 4 binäre Signalleitungen geschützt werden. Bei dem VSPC GDT 2CH werden zwei 3-Pol-Gasableiter (GDT) genutzt. Durch diese universelle Schutzschaltung wird die Spannung zwischen den Signallei- tungen oder auch je Signalleitung gegen PE begrenzt. B.9 Blitz- und Überspannungsschutz für Messen – Steuer n – Regeln B MSR 0 1 2 3 4 5 1296370000 – 2012/2013

VARITECTOR SPC – Übersicht VSPC TAZ VSPC MOV VSPC MOV 2CH bzw. TAZ 2CH ist ein einstufiger Schutz mit Varistor (MOV) oder Suppressordiode (TAZ bzw. TVS) zwi- schen den Strompfaden. Damit ist es möglich, einen potenzialfreien Signalkreis zu schützen oder, wenn die Klemmen 1 bzw. 7 auf GND/PE gelegt werden, 2 binäre Signalkreise zu schützen. Diese VSPC-Steckelemente werden in den So- ckel (VSPC BASE 2/4CH) eingesteckt. Zum Betrieb von nicht geerdeten Signal- kreisen wird der Sockel (VSPC BASE 2/4CH FG) genutzt. 24 V VSPC 1CL PW VSPC 1CL PW (Power und Signal 1CL) ist ein kombinierter Schutz, geeignet für die 24-V-DC-Versorgung und die Strom- schleife in einem Gerät. Über diesen VSPC werden Sensoren mit zusätzlichen 24 V DC geschützt. VSPC RS422/485 VSPC RS485 ist eine zweistufige Schutzkombination mit einem Gasableiter und Suppressordioden zwischen den Strompfaden. Dieser VSPC RS485 be- grenzt die Überspannung in zwei hoch- frequenten Signalkreisen. Dieses Steckelement wird in den Sockel (VSPC BASE 2CL) eingesteckt. Zum Betrieb von nicht geerdeten Signalkreisen wird der Sockel (VSPC BASE FG 2CL) genutzt. Überwachungsfunktion Die Produkte VSPC RS485 R bieten eine Überwachungs- und Meldefunktion an. Trotz Meldefunktion bleiben die Kanäle für zwei Stromschleifen in einem Gehäu- se erhalten. Die speziellen Sockel VSPC BASE 2CL R und VSPC BASE 2CL FG R übergeben die Meldefunktion auf einen 2-poligen Schraub-/Steckanschluss im Sockel und zur VSPC CONTROL UNIT. Erdungseinheit und Prüfstecker Die Erdungseinheit kann während der Installation die angeschlossenen Adern gegen Erde kurzschließen. Vor der In- betriebnahme wird die Erdungseinheit gegen ein VSPC-Steckelement ausge- tauscht. Der Prüfstecker hat 2,3-mm-Steckbuch- sen. Über diese Steckbuchsen kann der angeschlossene Messkreis mit einem Messgerät geprüft werden. Anwendungen Das nach der DIN 43880 erstellte, steck- bare INSTA-Gehäuse besteht aus dem Unterteil (VSPC BASE) und dem Steck- element (VSPC). Das VSPC BASE ist aus schwarzem, das Steckelement aus rotem PA6.6 V0 hergestellt. Der Temperaturbereich umfasst den Bereich von –40 °C…+70 °C. Die VSPC-Serie ist nach der IEC 61643-21 04/2008 und EN 61643-21 geprüft. Hier wurden Module mit den Kategorien C1 (Endgeräte-Schutz), C2 und C3 (Überspannungsschutz), D1 (Blitzschutz) mit schnellen Anstiegsflanken mit bis zu 300 Impulsen getestet. Die Kategorie D1 beschreibt die Prüfungen mit hoher Energie (10/350 µs Blitzschutz), damit kann die VSPC-Serie nach IEC 62305-4 eingesetzt werden. Zur einfachen Installation sind die Sockel- elemente gekennzeichnet, und die Steck- elemente sind farblich nach der Höhe der Spannungsebene gekennzeichnet. Farbliche Kodierung Die Steckelemente übergeben beim ersten Stecken ihre Kodierung auf das Basiselement. Zusätzlich ist die Spannungsebene durch farbliche Dekafix-Markierer am VSPC- Steckelement gekennzeichnet. Dieses er- leichtert die Übersicht im Schaltschrank. Spannungsebene Farbe ≤ 12 V grün 24 V binär blau 24 V analog gelb 48 V rot ≥ 60 V violett Sonderfunktion weiß B.10 Blitz- und Überspannungsschutz für Messen – Steuer n – Regeln B MSR 0 1 2 3 4 5 1296370000 – 2012/2013 VARITECTOR SPC – Übersicht Prüfmöglichkeit / V-TEST Durch die Steckbarkeit der Module ist es möglich, diesen VSPC visuell und ggf. mit einem Prüfgerät, dem V-TEST, zu testen. In das V-TEST wird durch den Anwender das VSPC-Steckerelement eingesteckt und kann so mit einfachen Handgriffen geprüft werden. Das Ergebnis wird auf einem Display dargestellt. Die VSPC-R-Module verfügen außerdem über eine interne Überwachungsfunktion der Ableiter, ein Fehlerfall wird am defekten Modul angezeigt und kann über die VSPC CONTROL UNIT an die Leitwarte übergeben werden. Wiederkehrende Prüfung / V-TEST Monitoring In der IEC 62305-3 werden eine Prüfung und Wartung des Blitzschutzsystems ge- fordert. Dazu gehört auch die Überprüfung der eingesetzten Ableiter. Schutzklasse Intervall der vollständigen Prüfung Intervall der Sichtprüfung I 2 Jahre 1 Jahr II 4 Jahre 2 Jahre III/IV 6 Jahre 3 Jahre Achtung! Diese regelmäßigen Prüfungen können durch verschärfte Anforderungen für spezielle Applikationen und Regionen noch erweitert sein. Fehler-Ferndiagnose VSPC R Wenn die VSPC-Module mit der Kenn- zeichnung R in das zugehörige Basisele- ment R eingesteckt werden, besteht die Möglichkeit, die Ausfall-Meldefunktion über einen 2-poligen Stecker zu nutzen. Dieser Schraub-/Steckanschluss verfügt über einen Klemmbereich von 0,5...1,5 mm². Die Abisolierlänge der Leitung beträgt 6...6,5 mm, die Schraube wird mit einem Schraubendreher mit 2 mm Klingenbreite angeschlossen. Die VSPC R werden seriell an ein Aus- wertemodul VSPC CONTROL UNIT an- geschlossen. An eine VSPC CONTROL UNIT können bis zu 10 in Reihe geschaltete VSPC R angeschlossen werden. Das mit 24 V DC versorgte Auswertmodul übernimmt die Speisung der VSPC-Module sowie die Schaltfunktion. Ein potenzialfreier Wechs- lerkontakt kann dann zur Ausfallmeldung genutzt werden. Zusätzlich zeigt ein Farbwechsel von LED grün auf LED rot den Fehler am Modul an. Sobald das ausgefallene VSPC-Steckteil getauscht worden ist, erfolgt innerhalb einer Minute ein automatischer Reset in der VSPC CONTROL UNIT. X1 X2 24V 0V Weidmüller t VSPC CONTROL UNIT 8972270000 U = 24V N OK FAULT IP20 12 11 14 U = 31V C n x VSPC...R VSPC CONTROL UNIT n ≤ 10 8 10 12 2 4 6 1 3 5 7 9 11 X1 X2 Weidmüller t VSPC .... ............R XXXXXX0000 U : .......... C I : .......... N I : .......... SN IP20 U ......... P ≤ 8 10 12 2 4 6 1 3 5 7 9 11 X1 X2 Weidmüller t VSPC .... ............R XXXXXX0000 U : .......... C I : .......... N I : .......... SN IP20 U ......... P ≤ 8 10 12 2 4 6 1 3 5 7 9 11 X1 X2 Weidmüller t VSPC .... ............R XXXXXX0000 U : .......... C I : .......... N I : .......... SN IP20 U ......... P ≤ l ≤ 3 meter Errichtung Für den Schutz von Signalkreisen ist die VSPC-Serie geeignet. Um ein komplettes Schutzkonzept der Anlage zu errichten, muss die Energieeinspeisung mit Über- spannungsschutz der Klasse II, z. B. mit der PU-II-Serie geschützt werden. Bei vorhandener Blitzschutzanlage muss ein Klasse-I-Schutz, z. B. die PU-I-Serie, genommen werden. Ohne Blitzschutzanlage reicht der Klasse-II-Schutz, z. B. der PU II, aus. Absicherung Die VSPC-Überspannungsschutz-Module sind mit Entkopplungen zwischen den einzelnen Schutzstufen aufgebaut. Zur Absicherung über eine externe Sicherung muss Folgendes beachtet werden: • Max. Nennstrom • Deratingkurve • Art der Verlegung • Applikation B.11 Blitz- und Überspannungsschutz für Messen – Steuer n – Regeln B MSR 0 1 2 3 4 5 1296370000 – 2012/2013

Ableitvermögen Nach der Norm IEC 61643-21 für Über- spannungsschutz in signalverarbeitenden Netzwerken wird mit Spannungs- und Stromimpulsen geprüft. Kate- gorie Prüf- impuls Stoß- spannung Stoß- strom Im- pulse Typ C1 Schnelle Anstiegs- flanke 0,5-2 kV mit 1,2/50 µs 0,25-1 kA mit 8/20 µs 300 Überspan- nungs- ableiter C2 Schnelle Anstiegs- flanke 2-10 kV mit 1,2/50 µs 1-5 kA mit 8/20 µs 10 Überspan- nungs- ableiter C3 Schnelle Anstiegs- flanke ≥ 1 kV mit 1 kV/µs 10-100 A mit 10/10.000 µs 300 Überspan- nungs- ableiter D1 Hohe Energie ≥ 1 kV 0,5-2,5 kA mit 10/350 µs 2 Blitzstrom- und Über- spannungs- ableiter Die Kategorie C spiegelt die Störimpulse mit schnellen Anstiegsflanken und gerin- ger Energie wider. Die Kategorie D be- schreibt die Störimpulse mit schnellen Anstiegsflanken und hoher Energie. Diese Energie simuliert die hohe energetische Belastung durch eingekoppelte Teilblitz- ströme. Weitere Informationen finden Sie in Kapitel W. Allgemeine technische Daten Lagertemperatur: –40 °C…+80 °C Betriebstemperatur: –40 °C…+70 °C Luftfeuchtigkeit: 5 %…96 % RH ohne Betauung Material: V0, IP20 Anschluss: Schraubanschluss Schraubendreher-Klinge: 0,6 x 3,5 DIN 5264 (z. B. SD 0,6 x 3,5 x 200 Best.-Nr. 9010110000) Nenndrehmoment: 0,5 Nm Max. Drehmoment: 0,8 Nm Abisolierlänge: 7 mm Eindrähtig: 0,5…4 mm² Feindrähtig: 0,5…2,5 mm² Aderendhülse mit Kunststoffkragen: 0,5...2,5 mm² Fernmeldeanschluss: Schraubanschluss Schraubendreher-Klinge: 0,4 x 2,0 DIN 5264 (z. B. SD 0,4 x 2,0 x 60 Best.-Nr. 9037160000) Max. Drehmoment: 0,2 Nm Abisolierlänge: 6...6,5 mm Eindrähtig: 0,5...1,5 mm² Abmessungen Länge: 90 mm Länge mit Fernmeldekontakt: 98 mm Höhe: 69 mm Breite: 17,8 mm VARITECTOR SPC – Übersicht Zubehör Markierer Das Unterteil VSPC BASE kann mit Dekafix-5-Markierern gekennzeichnet werden, die Steckmodule VSPC sind mit Dekafix 5 je nach Nennspannung farblich markiert. Schirmanschluss EMC-Set, Best.-Nr. 1067470000 Das EMC-Set besteht aus: Anschluss- element mit Schirmauflage sowie dem vom Schirmgeflecht ummantelten Kabel- binder. Mit der Kabelbinderzange RT-1 (Best.-Nr. 1296000000) lässt sich der Kabelbinder professionell befestigen. V-TEST Prüfgerät zur Funktionsprüfung des steckbaren Überspannungsschutzes VSPC, PU II und PU I VSPC Ground Dieser Stecker wird auf nicht belegten Adern im Basiselement aufgesteckt, damit alle auf einem gleichen Potenzial liegen. VSPC TEST CONNECTOR Dieses Steckelement ist zur Messung in die Signalkreise gedacht. Mit den Steck- buchsen 2,3 ist die Prüfung sehr einfach realisierbar. B.12 Blitz- und Überspannungsschutz für Messen – Steuer n – Regeln B MSR 0 1 2 3 4 5 1296370000 – 2012/2013 Vorzugsauswahl nach Schnittstellen für VARITECTOR SPC Schnittstelle Steckbarer Ableiter Best.-Nr. Best.-Nr. Best.-Nr. Steckbarer Ableiter Best.-Nr. Best.-Nr. Best.-Nr. Ableiter Sockel Sockel Massefrei (FG) mit Funktionsmeldung (R) Ableiter Sockel Sockel Massefrei (FG) 0(4) … 20 mA VSPC 2CL 24Vdc 0,5A 8924470000 8924710000 8924270000 VSPC 2CL 24Vdc 0,5A R 8951480000 8951710000 8951720000 0(4) … 20 mA VSPC 1CL 24Vdc 0,5A 8924480000 8924730000 8924290000 VSPC 1CL 12Vdc 0,5A R 8951540000 8951730000 8951740000 0 … 10 V VSPC 2CL 24Vdc 0,5A 8924470000 8924710000 8924270000 VSPC 2CL 24Vdc 0,5A R 8951480000 8951710000 8951720000 0 … 10 V VSPC 1CL 24Vdc 0,5A 8924480000 8924730000 8924290000 VSPC 1CL 12Vdc 0,5A R 8951540000 8951730000 8951740000 ADSL VSPC Uko 8924660000 8924710000 8924270000 ADVANT VSPC 2CL HF 5Vdc 8924430000 8924710000 8924270000 VSPC 2CL HF 5Vdc R 8951680000 8951710000 8951720000 ARCNET (Plus) VSPC RS485 2ch 8924670000 8924710000 8924270000 VSPC RS485 2ch R 8951670000 8951710000 8951720000 ASI PU III R 48Vdc 8860350000 PU III R 48Vdc 8860350000 PU III R 24Vdc 8860360000 PU III R 24Vdc 8860360000 BITBUS VSPC 2CL HF 12Vdc 8924460000 8924710000 8924270000 VSPC 2CL 12Vdc 0,5A R 8951470000 8951710000 8951720000 BLN (Building VSPC 2CL HF 12Vdc 8924460000 8924710000 8924270000 VSPC 2CL 12Vdc 0,5A R 8951470000 8951710000 8951720000 Level Network) VSPC 1CL 24Vdc 0,5A 8924480000 8924730000 8924290000 VSPC 1CL 12Vdc 0,5A R 8951540000 8951730000 8951740000 CAN-Bus VSPC 2CL HF 12Vdc 8924460000 8924710000 8924270000 VSPC 2CL HF 12Vdc R 8951690000 8951710000 8951720000 C-BUS VSPC 2CL HF 12Vdc 8924460000 8924710000 8924270000 VSPC 2CL HF 12Vdc R 8951690000 8951710000 8951720000 CC-LINK VSPC 2CL HF 12Vdc 8924460000 8924710000 8924270000 VSPC 2CL HF 12Vdc R 8951690000 8951710000 8951720000 Data Highway VSPC 2CL HF 12Vdc 8924460000 8924710000 8924270000 VSPC 2CL HF 12Vdc R 8951690000 8951710000 8951720000 (Plus), DH+ Datex-P VSPC 2CL HF 12Vdc 8924460000 8924710000 8924270000 VSPC 2CL HF 12Vdc R 8951690000 8951710000 8951720000 DeviceNet VSPC 2CL HF 12Vdc 8924460000 8924710000 8924270000 VSPC 2CL HF 12Vdc R 8951690000 8951710000 8951720000 DIN Messbus VSPC 2CL HF 12Vdc 8924460000 8924710000 8924270000 VSPC 2CL HF 12Vdc R 8951690000 8951710000 8951720000 Dupline/Miniplex VSPC 1CL 12Vdc 0,5A 8924450000 8924730000 8924290000 VSPC 1CL 12Vdc 0,5A R 8951540000 8951730000 8951740000 EIB (European VSPC 1CL 24Vdc 0,5A 8924480000 8924730000 8924290000 VSPC 1CL 24Vdc 0,5A R 8951550000 8951730000 8951740000 Installation Bus) ET 200 VSPC 1CL 5Vdc 0,5A 8924420000 8924730000 8924290000 VSPC 1CL 5Vdc 0,5A R 8951530000 8951730000 8951740000 E1 VSPC Uko 8924660000 8924710000 8924270000 VSPC 2CL HF 5Vdc 8924430000 8924710000 8924270000 VSPC 2CL HF 5Vdc R 8951680000 8951710000 8951720000 FIPIO/FIPWAY VSPC 2CL HF 5Vdc 8924430000 8924710000 8924270000 VSPC 2CL HF 5Vdc R 8951680000 8951710000 8951720000 Genius I/O Bus VSPC 2CL 12Vdc 0,5A 8924440000 8924710000 8924270000 VSPC 2CL 12Vdc 0,5A R 8951470000 8951710000 8951720000 Hart VSPC 1CL 24Vdc 0,5A 8924480000 8924730000 8924290000 VSPC 1CL 24Vac 0,5A R 8951560000 8951730000 8951740000 HDSL VSPC Uko 8924660000 8924710000 8924270000 IEC-BUS VSPC 2CL HF 5Vdc 8924430000 8924710000 8924270000 VSPC 2CL HF 5Vdc R 8951680000 8951710000 8951720000 ISDN Basisan- VSPC Uko 8924660000 8924710000 8924270000 schluss (Uk0-Bus) Kathodischer VSPC GDT 2ch 90V20kA 8924570000 8924740000 8924300000 Korrosionschutz LON (Works) VSPC 1CL 48Vac 0,5A 8924520000 8924730000 8924290000 LRE Netzwerke VSPC 2CL HF 5Vdc 8924430000 8924710000 8924270000 VSPC 2CL HF 5Vdc R 8951680000 8951710000 8951720000 LUXMATE-Bus VSPC 2CL HF 24Vdc 8924510000 8924710000 8924270000 VSPC 2CL HF 24Vdc R 8951700000 8951710000 8951720000 M-Bus (Zähler- VSPC 1CL 24Vac 0,5A 8924500000 8924730000 8924290000 VSPC 1CL 24Vdc 0,5A R 8951550000 8951730000 8951740000 fernauslesung) MODBUS(-PLUS) VSPC 2CL HF 12Vdc 8924460000 8924710000 8924270000 VSPC 2CL HF 12Vdc R 8951690000 8951710000 8951720000 MPI-Bus VSPC RS485 2ch 8924670000 8924710000 8924270000 8951710000 8951720000 N1 LAN VSPC 2CL HF 5Vdc 8924430000 8924710000 8924270000 VSPC 2CL HF 5Vdc R 8951680000 8951710000 8951720000 N2 Bus VSPC 2SL 5Vdc 0,5A 8924210000 8924720000 8924280000 VSPC 2SL 5Vdc 0,5A R 8951610000 8951770000 8951780000 P-NET VSPC 2CL HF 12Vdc 8924460000 8924710000 8924270000 VSPC 2CL HF 12Vdc R 8951690000 8951710000 8951720000 Procontic CS31 VSPC 1CL 12Vdc 0,5A 8924450000 8924730000 8924290000 VSPC 1CL 12Vdc 0,5A R 8951540000 8951730000 8951740000 VSPC 2CL HF 12Vdc 8924460000 8924710000 8924270000 VSPC 2CL HF 12Vdc R 8951690000 8951710000 8951720000 Procontic T200 VSPC 2CL HF 12Vdc 8924460000 8924710000 8924270000 VSPC 2CL HF 12Vdc R 8951690000 8951710000 8951720000 Profibus DP (FMS) VSPC 2CL HF 5Vdc 8924430000 8924710000 8924270000 VSPC 2CL HF 5Vdc R 8951680000 8951710000 8951720000 VSPC 2CL HF 12Vdc 8924460000 8924710000 8924270000 VSPC 2CL HF 12Vdc R 8951690000 8951710000 8951720000 Prozess-Bus, VSPC 2CL HF 12Vdc 8924460000 8924710000 8924270000 VSPC 2CL HF 12Vdc R 8951690000 8951710000 8951720000 Panel-Bus PT100 VSPC 3/4WIRE 24VDC 8924550000 8924740000 8924300000 P-Bus PU III R 24Vdc 8860360000 PU III R 24Vdc 8860360000 PSM-EG-RS422… VSPC 2CL HF 12Vdc 8924460000 8924710000 8924270000 VSPC 2CL HF 12Vdc R 8951690000 8951710000 8951720000 PSM-EG-RS485… VSPC 2CL HF 12Vdc 8924460000 8924710000 8924270000 VSPC 2CL HF 12Vdc R 8951690000 8951710000 8951720000 RACKBUS VSPC 2CL HF 5Vdc 8924430000 8924710000 8924270000 VSPC 2CL HF 5Vdc R 8951680000 8951710000 8951720000 RS 422A, V.11, VSPC 2CL HF 12Vdc 8924460000 8924710000 8924270000 VSPC 2CL HF 12Vdc R 8951690000 8951710000 8951720000 X.27, RS 423A RS 449 VSPC 2CL HF 12Vdc 8924460000 8924710000 8924270000 VSPC 2CL HF 12Vdc R 8951690000 8951710000 8951720000 RS 485 VSPC RS485 2ch 8924670000 8924710000 8924270000 VSPC RS485 2ch R 8951670000 8951710000 8951720000 RS-232-C/V.24 VSPC 2CL HF 12Vdc 8924460000 8924710000 8924270000 VSPC 2CL HF 12Vdc R 8951690000 8951710000 8951720000 SDLC VSPC 2CL HF 12Vdc 8924460000 8924710000 8924270000 VSPC 2CL HF 12Vdc R 8951690000 8951710000 8951720000 SDSL VSPC Uko 8924660000 8924710000 8924270000 SecuriLan-LON-Bus VSPC 1CL 12Vdc 0,5A 8924450000 8924730000 8924290000 VSPC 1CL 12Vdc 0,5A R 8951540000 8951730000 8951740000 SHDSL VSPC Uko 8924660000 8924710000 8924270000 SINEC L1 VSPC 2CL HF 5Vdc 8924430000 8924710000 8924270000 VSPC 2CL HF 5Vdc R 8951680000 8951710000 8951720000 SINEC L2 DP VSPC 2CL HF 5Vdc 8924430000 8924710000 8924270000 VSPC 2CL HF 5Vdc R 8951680000 8951710000 8951720000 Profibus DP VSPC RS485 2ch 8924670000 8924710000 8924270000 VSPC RS485 2ch R 8951670000 8951710000 8951720000 T-DSL VSPC Uko 8924660000 8924710000 8924270000 Telefon analog VSPC Uko 8924660000 8924710000 8924270000 TTY, 0(4) - 20 mA VSPC 2CL 24Vdc 0,5A 8924470000 8924710000 8924270000 VSPC 2CL 24Vdc 0,5A R 8951480000 8951710000 8951720000 U-BUS VSPC GDT 2ch 90V20kA 8924570000 8924740000 8924300000 VDSL VSPC Uko 8924660000 8924710000 8924270000 V.35 VSPC 2CL HF 5Vdc 8924430000 8924710000 8924270000 VSPC 2CL HF 5Vdc R 8951680000 8951710000 8951720000 X.21/X.24 VSPC 2CL HF 12Vdc 8924460000 8924710000 8924270000 VSPC 2CL HF 12Vdc R 8951690000 8951710000 8951720000 X.25/X.31 VSPC 2CL HF 12Vdc 8924460000 8924710000 8924270000 VSPC 2CL HF 12Vdc R 8951690000 8951710000 8951720000 Die Tabelle beinhaltet Auswahlempfehlungen. Für den konkreten Anwendungsfall stehen Ihnen unsere Fachberater zur Verfügung. VARITECTOR SPC – Übersicht B.13 Blitz- und Überspannungsschutz für Messen – Steuer n – Regeln B MSR 0 1 2 3 4 5 1296370000 – 2012/2013
