PU I mit Funkstrecken und Varistortechnik

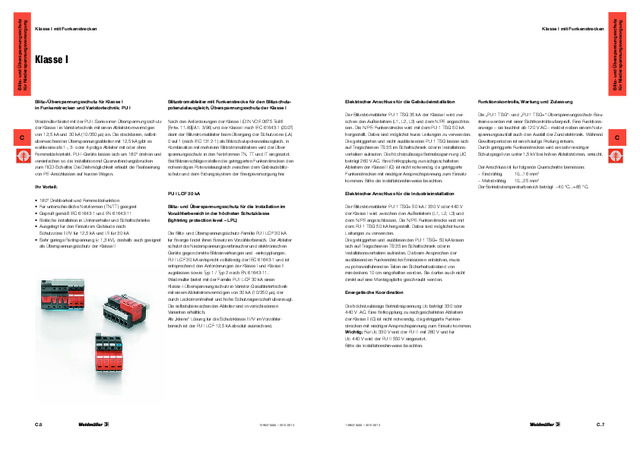

Klasse I mit Funkenstrecken Klasse I Blitz-/Überspannungsschutz für Klasse I in Funkenstrecken und Varistortechnik: PU I Weidmüller bietet mit der PU-I-Serie einen Überspannungsschutz der Klasse I in Varistortechnik mit einen Ableitstromvermögen von 12,5 kA und 30 kA (10/350 µs) an. Die steckbaren, selbst- überwachenden Überspannungsableiter mit 12,5 kA gibt es wahlweise als 1-, 3- oder 4-polige Ableiter mit oder ohne Fernmeldekontakt. PU-I-Geräte lassen sich um 180° drehen und vereinfachen so die Installation mit Querverbindungsbrücken zum RCD-Schalter. Die Drehmöglichkeit erlaubt die Realisierung von PE-Anschlüssen auf kurzen Wegen. Ihr Vorteil: • 180° Drehbarkeit und Fernmeldefunktion • Für unterschiedliche Netzformen (TN/TT) geeignet • Geprüft gemäß IEC 61643-1 und EN 61643-11 • Einfache Installation in Unterverteiler und Schaltschränke • Ausgelegt für den Einsatz im Gebäude nach Schutzzone III/IV für 12,5 kA und I/II für 30 kA • Sehr geringe Restspannung ( 1,3 kV), deshalb auch geeignet als Überspannungsschutz der Klasse II Blitzstromableiter mit Funkenstrecke für den Blitzschutz- potenzialausgleich, Überspannungsschutz der Klasse I Nach den Anforderungen der Klasse I (DIN VDE 0675 Teil 6 [Entw. 11.89]/A1: 3/96) und der Klasse I nach IEC 61643-1 (2007) dient der Blitzstromableiter beim Übergang der Schutzzone (LA) 0 auf 1 (nach IEC 1312-1) als Blitzschutzpotenzialausgleich. In Kombination mit mehreren Blitzstromableitern wird der Über- spannungsschutz in den Netzformen TN, TT und IT eingesetzt. Bei Blitzeinschlägen stellen die getriggerten Funkenstrecken den notwendigen Potenzialausgleich zwischen dem Gebäudeblitz- schutz und dem Erdungssystem der Energie versorgung her. PU I LCF 30 kA Blitz- und Überspannungsschutz für die Installation im Vorzählerbereich in der höchsten Schutzklasse (lightning protection level – LPL) Die Blitz- und Überspannungsschutz-Familie PU I LCF 30 kA für Energie findet ihren Einsatz im Vorzählerbereich. Der Ableiter schützt die Niederspannungsverbraucher und elektronischen Geräte gegen direkte Blitzeinwirkungen und -einkopplungen. PU I LCF 30 kA entspricht vollständig der IEC 61643-1 und ist entsprechend den Anforderungen der Klasse I und Klasse II zugelassen sowie Typ 1 / Typ 2 nach EN 61643-11. Weidmüller bietet mit der Familie PU I LCF 30 kA einen Klasse-I-Überspannungsschutz in Varistor-Gasableitertechnik mit einem Ableitstromvermögen von 30 kA (10/350 µs), der durch Leckstromfreiheit und hohe Schutzeigenschaft überzeugt. Die selbstüberwachenden Ableiter sind in verschiedenen Varianten erhältlich. Als „kleine“ Lösung für die Schutzklasse III/IV im Vorzähler- bereich ist der PU I LCF 12,5 kA absolut ausreichend. C.6 Blitz- und Überspannungsschutz für Niederspannungsversorgung C 1296370000 – 2012/2013 Klasse I mit Funkenstrecken Elektrischer Anschluss für die Gebäudeinstallation Der Blitzstromableiter PU 1 TSG 35 kA der Klasse I wird zwi- schen den Außenleitern (L1, L2, L3) und dem N/PE angeschlos- sen. Die N/PE-Funkenstrecke wird mit dem PU 1 TSG 50 kA hergestellt. Dabei sind möglichst kurze Leitungen zu verwenden. Die getriggerten und nicht ausblasenden PU 1 TSG lassen sich auf Tragschienen TS 35 im Schaltschrank oder in Installations- verteilern aufrasten. Die höchstzulässige Betriebsspannung UC beträgt 260 V AC. Eine Entkopplung zu nachgeschalteten Ableitern der Klasse II (C) ist nicht notwendig, da getriggerte Funkenstrecken mit niedriger Ansprechspannung zum Einsatz kommen. Bitte die Installationshinweise beachten. Elektrischer Anschluss für die Industrieinstallation Der Blitzstromableiter PU 1 TSG+ 50 kA / 330 V oder 440 V der Klasse I wird zwischen den Außenleitern (L1, L2, L3) und dem N/PE angeschlossen. Die N/PE-Funkenstrecke wird mit dem PU 1 TSG 50 kA hergestellt. Dabei sind möglichst kurze Leitungen zu verwenden. Die getriggerten und ausblasenden PU 1 TSG+ 50 kA lassen sich auf Tragschienen TS 35 im Schaltschrank oder in Installations verteilern aufrasten. Da beim Ansprechen der ausblasenden Funkenstrecke Emissionen entstehen, muss zu potenzialführenden Teilen ein Sicherheitsabstand von mindestens 10 cm eingehalten werden. Sie dürfen auch nicht direkt auf eine Montageplatte geschraubt werden. Energetische Koordination Die höchstzulässige Betriebsspannung Uc beträgt 330 oder 440 V AC. Eine Entkopplung zu nachgeschalteten Ableitern der Klasse II (C) ist nicht notwendig, da getriggerte Funken- strecken mit niedriger Ansprechspannung zum Einsatz kommen. Wichtig: Für Uc 330 V wird der PU II mit 280 V und für Uc 440 V wird der PU II 550 V eingesetzt. Bitte die Installationshinweise beachten. Funktionskontrolle, Wartung und Zulassung Die „PU 1 TSG“- und „PU 1 TSG+“-Überspannungsschutz-Bau- steine werden mit einer Sichtkontrolle überprüft. Eine Funktions- anzeige – sie leuchtet ab 120 V AC – meldet neben einem Netz- spannungsausfall auch den Ausfall der Zündelektronik. Während Gewitter perioden ist eine häufige Prüfung ratsam. Durch getriggerte Funkenstrecken wird ein sehr niedriger Schutzpegel von unter 1,5 kV bei hohen Ableitströmen, erreicht. Der Anschluss ist für folgende Querschnitte bemessen: – Eindrähtig: 10...16 mm 2 – Mehrdrähtig: 10...25 mm 2 Der Betriebstemperaturbereich beträgt –40 °C...+85 °C. C.7 Blitz- und Überspannungsschutz für Niederspannungsversorgung C 1296370000 – 2012/2013

Klasse I mit Funkenstrecken Klasse I Blitz-/Überspannungsschutz für Klasse I in Funkenstrecken und Varistortechnik: PU I Weidmüller bietet mit der PU-I-Serie einen Überspannungsschutz der Klasse I in Varistortechnik mit einen Ableitstromvermögen von 12,5 kA und 30 kA (10/350 µs) an. Die steckbaren, selbst- überwachenden Überspannungsableiter mit 12,5 kA gibt es wahlweise als 1-, 3- oder 4-polige Ableiter mit oder ohne Fernmeldekontakt. PU-I-Geräte lassen sich um 180° drehen und vereinfachen so die Installation mit Querverbindungsbrücken zum RCD-Schalter. Die Drehmöglichkeit erlaubt die Realisierung von PE-Anschlüssen auf kurzen Wegen. Ihr Vorteil: • 180° Drehbarkeit und Fernmeldefunktion • Für unterschiedliche Netzformen (TN/TT) geeignet • Geprüft gemäß IEC 61643-1 und EN 61643-11 • Einfache Installation in Unterverteiler und Schaltschränke • Ausgelegt für den Einsatz im Gebäude nach Schutzzone III/IV für 12,5 kA und I/II für 30 kA • Sehr geringe Restspannung ( 1,3 kV), deshalb auch geeignet als Überspannungsschutz der Klasse II Blitzstromableiter mit Funkenstrecke für den Blitzschutz- potenzialausgleich, Überspannungsschutz der Klasse I Nach den Anforderungen der Klasse I (DIN VDE 0675 Teil 6 [Entw. 11.89]/A1: 3/96) und der Klasse I nach IEC 61643-1 (2007) dient der Blitzstromableiter beim Übergang der Schutzzone (LA) 0 auf 1 (nach IEC 1312-1) als Blitzschutzpotenzialausgleich. In Kombination mit mehreren Blitzstromableitern wird der Über- spannungsschutz in den Netzformen TN, TT und IT eingesetzt. Bei Blitzeinschlägen stellen die getriggerten Funkenstrecken den notwendigen Potenzialausgleich zwischen dem Gebäudeblitz- schutz und dem Erdungssystem der Energie versorgung her. PU I LCF 30 kA Blitz- und Überspannungsschutz für die Installation im Vorzählerbereich in der höchsten Schutzklasse (lightning protection level – LPL) Die Blitz- und Überspannungsschutz-Familie PU I LCF 30 kA für Energie findet ihren Einsatz im Vorzählerbereich. Der Ableiter schützt die Niederspannungsverbraucher und elektronischen Geräte gegen direkte Blitzeinwirkungen und -einkopplungen. PU I LCF 30 kA entspricht vollständig der IEC 61643-1 und ist entsprechend den Anforderungen der Klasse I und Klasse II zugelassen sowie Typ 1 / Typ 2 nach EN 61643-11. Weidmüller bietet mit der Familie PU I LCF 30 kA einen Klasse-I-Überspannungsschutz in Varistor-Gasableitertechnik mit einem Ableitstromvermögen von 30 kA (10/350 µs), der durch Leckstromfreiheit und hohe Schutzeigenschaft überzeugt. Die selbstüberwachenden Ableiter sind in verschiedenen Varianten erhältlich. Als „kleine“ Lösung für die Schutzklasse III/IV im Vorzähler- bereich ist der PU I LCF 12,5 kA absolut ausreichend. C.6 Blitz- und Überspannungsschutz für Niederspannungsversorgung C 1296370000 – 2012/2013 Klasse I mit Funkenstrecken Elektrischer Anschluss für die Gebäudeinstallation Der Blitzstromableiter PU 1 TSG 35 kA der Klasse I wird zwi- schen den Außenleitern (L1, L2, L3) und dem N/PE angeschlos- sen. Die N/PE-Funkenstrecke wird mit dem PU 1 TSG 50 kA hergestellt. Dabei sind möglichst kurze Leitungen zu verwenden. Die getriggerten und nicht ausblasenden PU 1 TSG lassen sich auf Tragschienen TS 35 im Schaltschrank oder in Installations- verteilern aufrasten. Die höchstzulässige Betriebsspannung UC beträgt 260 V AC. Eine Entkopplung zu nachgeschalteten Ableitern der Klasse II (C) ist nicht notwendig, da getriggerte Funkenstrecken mit niedriger Ansprechspannung zum Einsatz kommen. Bitte die Installationshinweise beachten. Elektrischer Anschluss für die Industrieinstallation Der Blitzstromableiter PU 1 TSG+ 50 kA / 330 V oder 440 V der Klasse I wird zwischen den Außenleitern (L1, L2, L3) und dem N/PE angeschlossen. Die N/PE-Funkenstrecke wird mit dem PU 1 TSG 50 kA hergestellt. Dabei sind möglichst kurze Leitungen zu verwenden. Die getriggerten und ausblasenden PU 1 TSG+ 50 kA lassen sich auf Tragschienen TS 35 im Schaltschrank oder in Installations verteilern aufrasten. Da beim Ansprechen der ausblasenden Funkenstrecke Emissionen entstehen, muss zu potenzialführenden Teilen ein Sicherheitsabstand von mindestens 10 cm eingehalten werden. Sie dürfen auch nicht direkt auf eine Montageplatte geschraubt werden. Energetische Koordination Die höchstzulässige Betriebsspannung Uc beträgt 330 oder 440 V AC. Eine Entkopplung zu nachgeschalteten Ableitern der Klasse II (C) ist nicht notwendig, da getriggerte Funken- strecken mit niedriger Ansprechspannung zum Einsatz kommen. Wichtig: Für Uc 330 V wird der PU II mit 280 V und für Uc 440 V wird der PU II 550 V eingesetzt. Bitte die Installationshinweise beachten. Funktionskontrolle, Wartung und Zulassung Die „PU 1 TSG“- und „PU 1 TSG+“-Überspannungsschutz-Bau- steine werden mit einer Sichtkontrolle überprüft. Eine Funktions- anzeige – sie leuchtet ab 120 V AC – meldet neben einem Netz- spannungsausfall auch den Ausfall der Zündelektronik. Während Gewitter perioden ist eine häufige Prüfung ratsam. Durch getriggerte Funkenstrecken wird ein sehr niedriger Schutzpegel von unter 1,5 kV bei hohen Ableitströmen, erreicht. Der Anschluss ist für folgende Querschnitte bemessen: – Eindrähtig: 10...16 mm 2 – Mehrdrähtig: 10...25 mm 2 Der Betriebstemperaturbereich beträgt –40 °C...+85 °C. C.7 Blitz- und Überspannungsschutz für Niederspannungsversorgung C 1296370000 – 2012/2013

Klasse I mit Funkenstrecken Kombination von Funkenstrecken und Varistorableiter Im Gegensatz zu üblichen Funkenstrecken arbeiten die Weidmüller Funkenstrecken PU 1 TSG+ und PU 1 TSG mit einer elektronischen Triggerung. Diese zündet die Funkenstrecke so frühzeitig, dass die nachfolgende Ableiterklasse II (PU-II-Serie) entlastet wird. Eine Entkopplung zu nachgeschalteten Ableitern der Klasse II (C) ist nicht erforderlich, da getriggerte Funken- strecken mit niedriger Ansprechspannung zum Einsatz kommen. Drossel oder Leitung Blitzstromableiter Klasse I Überspannungsableiter Klasse II U ZÜND U VAR U IND Integrierte Triggerelektronik Blitzstromableiter Klasse I Überspannungsableiter Klasse II U VAR U ZÜND Trigger PU 1 TSG+ und PU 1 TSG unterscheiden sich hinsichtlich der Folgestromlöschung. Der PU 1 TSG+ verteilt die Bogen brenn- spannung auf mehrere Kammern. Sobald die summierte Bogen- brennspannung die vorhandene Netzspannung übersteigt, wird der Folgestrom gelöscht. Beim PU 1 TSG erfolgt die Löschung des Folgestromes im nächsten Nulldurchgang der Netzspan- nung. C.8 Blitz- und Überspannungsschutz für Niederspannungsversorgung C 1296370000 – 2012/2013 51,5 29 151 45 Maßbild PU 1 TSG+ Baubreite 36 mm 97 90 45 30 44 50,5 70,5 71,5 Klasse I mit Funkenstrecken Maßbild PU I Baubreite: 17,5 mm (1 x TE) C.9 Blitz- und Überspannungsschutz für Niederspannungsversorgung C 1296370000 – 2012/2013

Klasse I mit Funkenstrecken Kombination von Funkenstrecken und Varistorableiter Im Gegensatz zu üblichen Funkenstrecken arbeiten die Weidmüller Funkenstrecken PU 1 TSG+ und PU 1 TSG mit einer elektronischen Triggerung. Diese zündet die Funkenstrecke so frühzeitig, dass die nachfolgende Ableiterklasse II (PU-II-Serie) entlastet wird. Eine Entkopplung zu nachgeschalteten Ableitern der Klasse II (C) ist nicht erforderlich, da getriggerte Funken- strecken mit niedriger Ansprechspannung zum Einsatz kommen. Drossel oder Leitung Blitzstromableiter Klasse I Überspannungsableiter Klasse II U ZÜND U VAR U IND Integrierte Triggerelektronik Blitzstromableiter Klasse I Überspannungsableiter Klasse II U VAR U ZÜND Trigger PU 1 TSG+ und PU 1 TSG unterscheiden sich hinsichtlich der Folgestromlöschung. Der PU 1 TSG+ verteilt die Bogen brenn- spannung auf mehrere Kammern. Sobald die summierte Bogen- brennspannung die vorhandene Netzspannung übersteigt, wird der Folgestrom gelöscht. Beim PU 1 TSG erfolgt die Löschung des Folgestromes im nächsten Nulldurchgang der Netzspan- nung. C.8 Blitz- und Überspannungsschutz für Niederspannungsversorgung C 1296370000 – 2012/2013 51,5 29 151 45 Maßbild PU 1 TSG+ Baubreite 36 mm 97 90 45 30 44 50,5 70,5 71,5 Klasse I mit Funkenstrecken Maßbild PU I Baubreite: 17,5 mm (1 x TE) C.9 Blitz- und Überspannungsschutz für Niederspannungsversorgung C 1296370000 – 2012/2013
