Netzgerät-Tipps und Messpunkte
Aus diesem Dokument

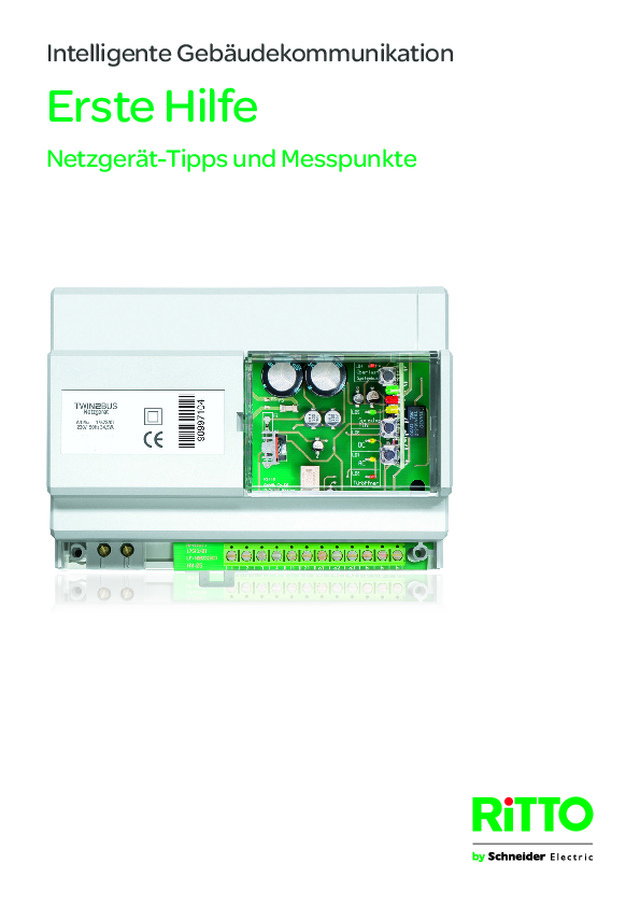

Intelligente Gebäudekommunikation Erste Hilfe Netzgerät-Tipps und Messpunkte TwinBus Netzgerät Servicefunktionen Service LEDs des TwinBus Netzgerätes Überlast-Systembus-LED 4 (rot) Nach der Montage und Inbetriebnahme einer TwinBus Leuchtet die rote LED 4 auf der Hauptplatine, so ist die Türsprechanlage müssen folgende Service LEDs am Netzge- DC-Spannung (PIN 1,2 des Systembus) des Systembusses rät leuchten: nicht funktionsfähig. Entweder ist der Systembus kurzge- • Die gelbe Gleichspannungs LED 6 (DC) auf der schlossen oder durch zu viele Zusatzgeräte überlastet. Die Hauptplatine muss dauerhaft leuchten. DC Stromabgabe ist auf 200 mA begrenzt. Im TwinBus • Die gelbe Wechselspannungs LED 7 (AC) auf der Planer-Handbuch ist für alle Zusatzgeräte die maximale Hauptplatine muss dauerhaft leuchten. Stromaufnahme aus dem Systembus angegeben. Die DC Gesamtstromaufnahme aller angeschlossenen Zusatzgeräte Hinweis: darf die DC Stromabgabe des Netzgerätes von 200 mA am Das Netzgerät ist durch Thermosicherungen gegen Systembus nicht überschreiten. Ist der Systembus überlastet, Kurzschluss und Überlast abgesichert. Nach einer so ist das Netzgerät 16371 als zusätzliche Spannungsversor- Überlastung müssen die Thermosicherungen abküh- gung einzusetzen. len, bevor das Netzgerät wieder betriebsbereit ist. Vor dem Wiedereinschalten der Netzspannung sollten Sie Einstellschutz-LED 3 (grün) daher ca. eine Minute warten. Leuchtet die grüne Einstellschutz-LED 3 auf der Steuerplatine, so ist der...
