Grundlagenreihe Energieeffizienz in elektrischen Verteilnetzen Teil 6
Der 6. Teil der Grundlagenreihe Energieeffizienz zum Thema Systemdesign und Überwachungssystemen
Schneider Electric
Grundlagenreihe Energieeffizienz in elektrischen Verteilnetzen Teil 6
Veröffentlicht: 21. Juni 2016 · Kategorie: Fachartikel
Der 6. Teil der Grundlagenreihe Energieeffizienz zum Thema Systemdesign und Überwachungssystemen
Aus diesem Dokument

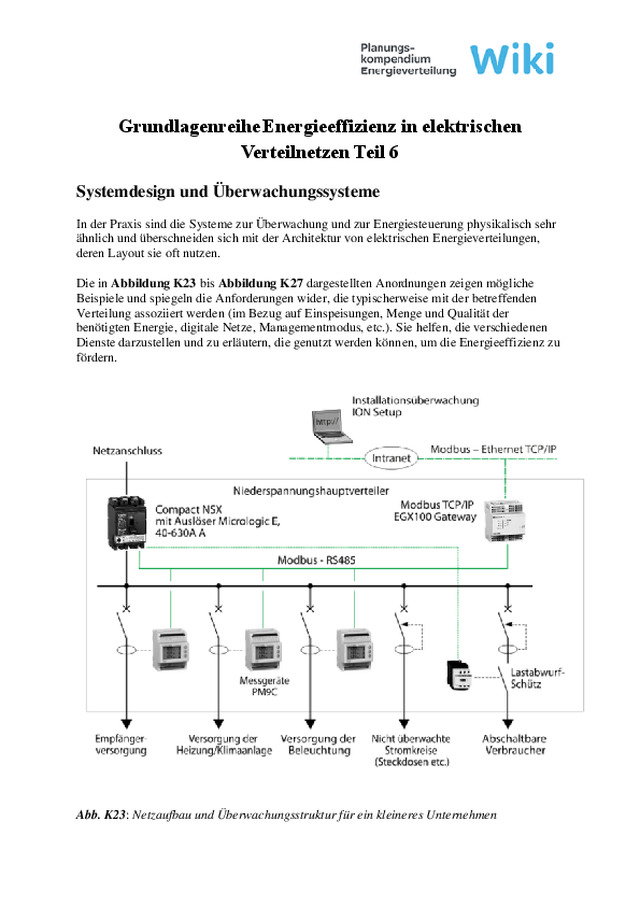

Grundlagenreihe Energieeffizienz in elektrischen Verteilnetzen Teil 6 Systemdesign und Überwachungssysteme In der Praxis sind die Systeme zur Überwachung und zur Energiesteuerung physikalisch sehr ähnlich und überschneiden sich mit der Architektur von elektrischen Energieverteilungen, deren Layout sie oft nutzen. Die in Abbildung K23 bis Abbildung K27 dargestellten Anordnungen zeigen mögliche Beispiele und spiegeln die Anforderungen wider, die typischerweise mit der betreffenden Verteilung assoziiert werden (im Bezug auf Einspeisungen, Menge und Qualität der benötigten Energie, digitale Netze, Managementmodus, etc.). Sie helfen, die verschiedenen Dienste darzustellen und zu erläutern, die genutzt werden können, um die Energieeffizienz zu fördern. Abb. K23: Netzaufbau und Überwachungsstruktur für ein kleineres Unternehmen Abb. K24: Netzaufbau, Überwachungs- und Steuerungsstruktur für ein Unternehmen mit mehreren kleinen Standorten Abb. K25: Kommunikationsaufbau eines großen Systems für mehrere Standorte Abb. K26: Netzaufbau, Überwachungs- und Steuerungsstruktur für einen großen Industriestandort Abb. K27: Netzaufbau, Überwachungs- und Steuerungsstruktur für ein großes kommerzielles Gebäude Außerdem machen diese Diagramme deutlich, dass die Wahl der Komponenten von der Wahl der Architektur abhängig ist (z. B. der Sensor muss zum digitalen Bus passen). Der Umkehrschluss trifft allerdings auch zu, da die ursprüngliche Entscheidung für die Architektur durch eine...
