Grundlagenreihe Stromversorgungen und Verbraucher besonderer Art – Teil 5
Lesen Sie im 5. Teil der Grundlagenreihe über Wahl von Schutzsystemen, Kabel-/Leitungsanlagen, Anschluss und Dimensionierung, USV-Anlagen und ihre Umgebung
Schneider Electric
Grundlagenreihe Stromversorgungen und Verbraucher besonderer Art – Teil 5
Veröffentlicht: 1. März 2016 · Kategorie: Fachartikel
Lesen Sie im 5. Teil der Grundlagenreihe über Wahl von Schutzsystemen, Kabel-/Leitungsanlagen, Anschluss und Dimensionierung, USV-Anlagen und ihre Umgebung
Aus diesem Dokument

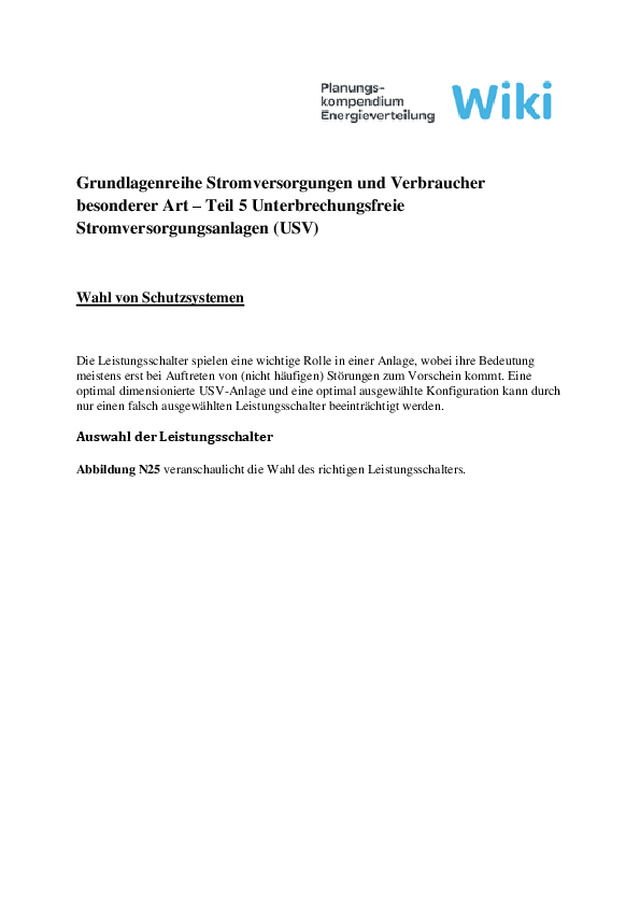

Grundlagenreihe Stromversorgungen und Verbraucher besonderer Art – Teil 5 Unterbrechungsfreie Stromversorgungsanlagen (USV) Wahl von Schutzsystemen Die Leistungsschalter spielen eine wichtige Rolle in einer Anlage, wobei ihre Bedeutung meistens erst bei Auftreten von (nicht häufigen) Störungen zum Vorschein kommt. Eine optimal dimensionierte USV-Anlage und eine optimal ausgewählte Konfiguration kann durch nur einen falsch ausgewählten Leistungsschalter beeinträchtigt werden. Auswahl der Leistungsschalter Abbildung N25 veranschaulicht die Wahl des richtigen Leistungsschalters. Abb. N25: Leistungsschalter sind verschiedenen Betriebssituationen ausgesetzt Bemessungsstrom Der gewählte Bemessungsstrom für den Leistungsschalter muss so gewählt werden, dass er den Schutz des nachgeschalteten Kabels sicherstellt und den ordnungsgemäßen Betrieb der nachgeschalteten Anlage ermöglicht. Ausschaltvermögen Das gewählte Ausschaltvermögen muss über dem Kurzschlussstrom liegen, der am Einbauort auftreten kann. Grenzwerte für Ir und Im/Isd Mit Hilfe untenstehender Tabelle können die Grenzwerte für Ir (Überlast; thermisch oder langzeitig) und Im/Isd (Kurzschluss; magnetisch oder kurzzeitig) bestimmt werden, um eine Selektivität in Abhängigkeit von den vor- und nachgeschalteten Auslösesystemen zu gewährleisten. Anmerkung (siehe Abb. N26) Zeitselektivität muss von qualifiziertem Personal eingerichtet werden, denn zeitverzögerte Auslösungen erhöhen die thermische Belastung (I2t) für...
