Grundlagenreihe Stromversorgungen und Verbraucher besonderer Art Teil 1
Lesen Sie im ersten Teil unserer neuen Grundlagenreihe alles über den Schutz von Niederspannungsgeneratoren und den angeschlossenen Stromkreisen, Generatorschutz und den Schutz ersatzstromberechtigter Stromkreise.
Schneider Electric
Grundlagenreihe Stromversorgungen und Verbraucher besonderer Art Teil 1
Veröffentlicht: 3. Februar 2016 · Kategorie: Fachartikel
Lesen Sie im ersten Teil unserer neuen Grundlagenreihe alles über den Schutz von Niederspannungsgeneratoren und den angeschlossenen Stromkreisen, Generatorschutz und den Schutz ersatzstromberechtigter Stromkreise.
Aus diesem Dokument

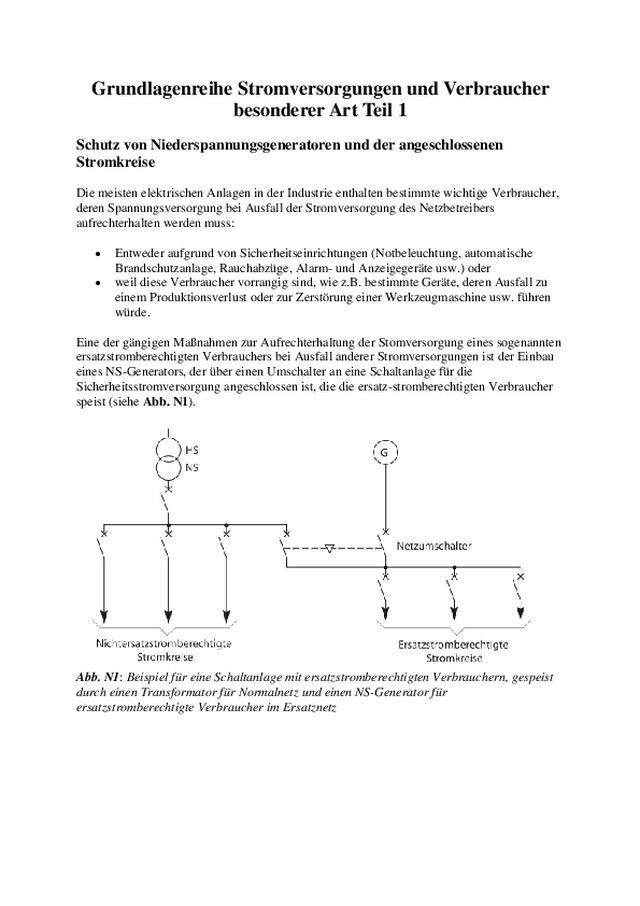

Grundlagenreihe Stromversorgungen und Verbraucher besonderer Art Teil 1 Schutz von Niederspannungsgeneratoren und der angeschlossenen Stromkreise Die meisten elektrischen Anlagen in der Industrie enthalten bestimmte wichtige Verbraucher, deren Spannungsversorgung bei Ausfall der Stromversorgung des Netzbetreibers aufrechterhalten werden muss: • • Entweder aufgrund von Sicherheitseinrichtungen (Notbeleuchtung, automatische Brandschutzanlage, Rauchabzüge, Alarm- und Anzeigegeräte usw.) oder weil diese Verbraucher vorrangig sind, wie z.B. bestimmte Geräte, deren Ausfall zu einem Produktionsverlust oder zur Zerstörung einer Werkzeugmaschine usw. führen würde. Eine der gängigen Maßnahmen zur Aufrechterhaltung der Stomversorgung eines sogenannten ersatzstromberechtigten Verbrauchers bei Ausfall anderer Stromversorgungen ist der Einbau eines NS-Generators, der über einen Umschalter an eine Schaltanlage für die Sicherheitsstromversorgung angeschlossen ist, die die ersatz-stromberechtigten Verbraucher speist (siehe Abb. N1). Abb. N1: Beispiel für eine Schaltanlage mit ersatzstromberechtigten Verbrauchern, gespeist durch einen Transformator für Normalnetz und einen NS-Generator für ersatzstromberechtigte Verbraucher im Ersatznetz Generatorschutz Abbildung N2 unten zeigt die elektrischen Dimensionierungsparameter eines NS-Generators. Pn, Un und In sind jeweils die Leistung des Motors sowie die Bemessungsspannung und der Bemessungsstrom des Generators. Abb. N2: Blockschaltbild eines...
