Grundlagenreihe Wohngebäude und ähnliche Einsatzbereiche Teil 2
Der zweite Teil der Grundlagenreihe handelt von Stromkreisen und Schutzleitern sowie Überspannungs- und Blitzschutz
Schneider Electric
Grundlagenreihe Wohngebäude und ähnliche Einsatzbereiche Teil 2
Veröffentlicht: 18. Juli 2016 · Kategorie: Fachartikel
Der zweite Teil der Grundlagenreihe handelt von Stromkreisen und Schutzleitern sowie Überspannungs- und Blitzschutz
Aus diesem Dokument

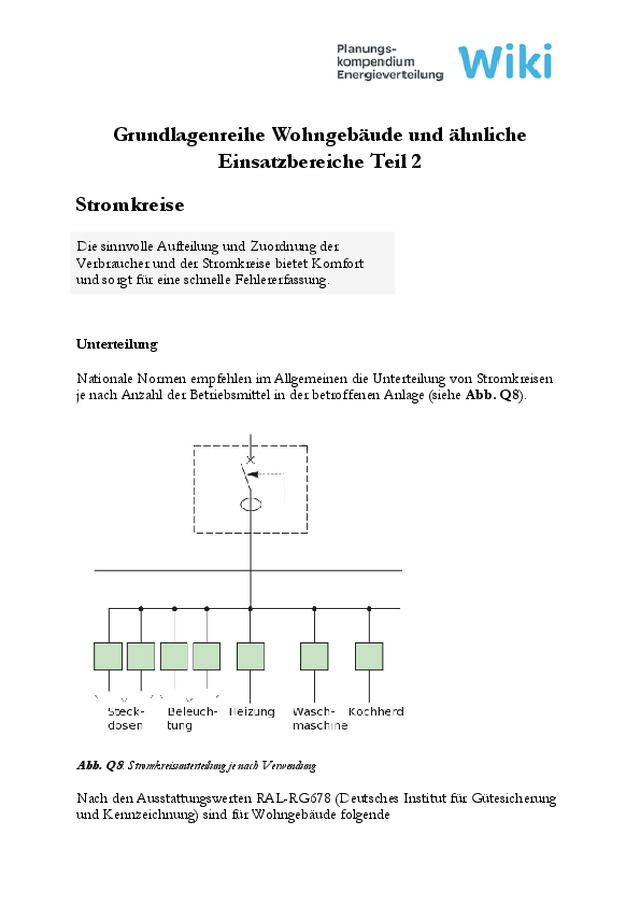

Grundlagenreihe Wohngebäude und ähnliche Einsatzbereiche Teil 2 Stromkreise Die sinnvolle Aufteilung und Zuordnung der Verbraucher und der Stromkreise bietet Komfort und sorgt für eine schnelle Fehlererfassung. Unterteilung Nationale Normen empfehlen im Allgemeinen die Unterteilung von Stromkreisen je nach Anzahl der Betriebsmittel in der betroffenen Anlage (siehe Abb. Q8). Abb. Q8: Stromkreisunterteilung je nach Verwendung Nach den Ausstattungswerten RAL-RG678 (Deutsches Institut für Gütesicherung und Kennzeichnung) sind für Wohngebäude folgende Mindestausstattungsmerkmale für Stromkreise vorgesehen (siehe Abb. Q9): Ausstattungswert 1 entspricht der heutigen Mindestanforderung: 3-7 Beleuchtungs- und Steckdosenstromkreise sowie zusätzlich bis zu 6 Gerätestromkreise, je nach Größe der Wohnung. Ausstattungswert 2 ist heute für eine moderne Elektroinstallation zu empfehlen: 4-8 Beleuchtungs- und Steckdosenstromkreise sowie zusätzlich bis zu 8 Gerätestromkreise, je nach Größe der Wohnung. Ausstattungswert 3 berücksichtigt bereits heute zukünftige Entwicklungen: 5-9 Beleuchtungs- und Steckdosenstromkreise sowie zusätzlich bis zu 12 Gerätestromkreise, je nach Größe der Wohnung. Ausstattungswert 1 Räume Ausstattungswert 2 Ausstattungswert 3 Steckdose Lichtausläs Steckdose Lichtausläs Steckdose Steckdose n se n se n n Wohnzimmer 5 2 8-11 3 13 4 Essplatz/-raum 1 1 1 1 1 1 Abstellraum, Keller/Bodenraum 1 1 2 1 2 1 Küche 5 2 10 3 12 3 Hausarbeitsraum/B 3 üro 1 8 2 10 3 Kind 4 1...
