Grundlagenreihe Wohngebäude und ähnliche Einsatzbereiche Teil 1
Der erste Teil der Grundlagenreihe handelt von Normen, dem Versorgungsnetz, Verteilerkomponenten, der Anbringung des Hausanschlusskastens und dem selektiven Hauptleitungsschutzschalter (SH-Schalter).
Schneider Electric

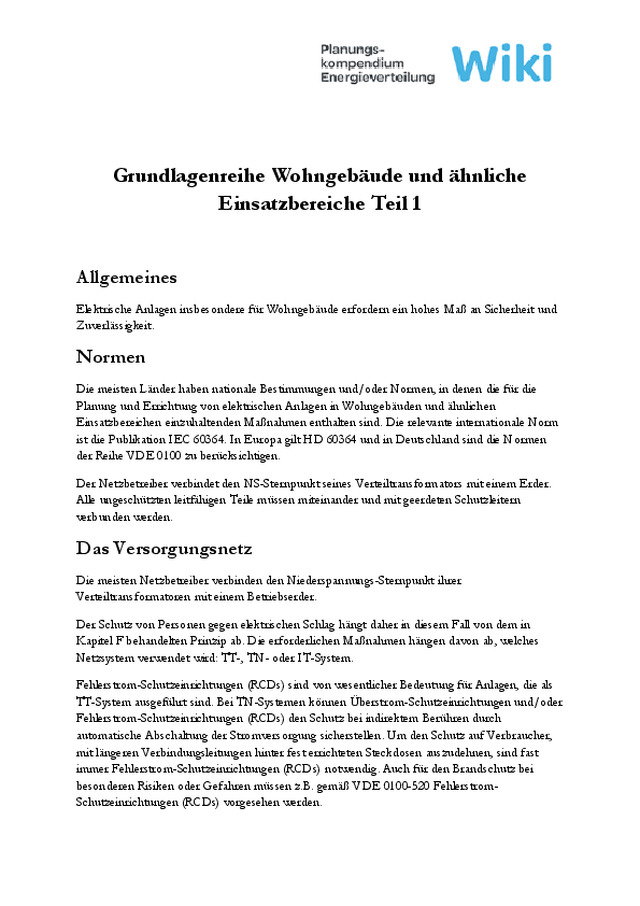

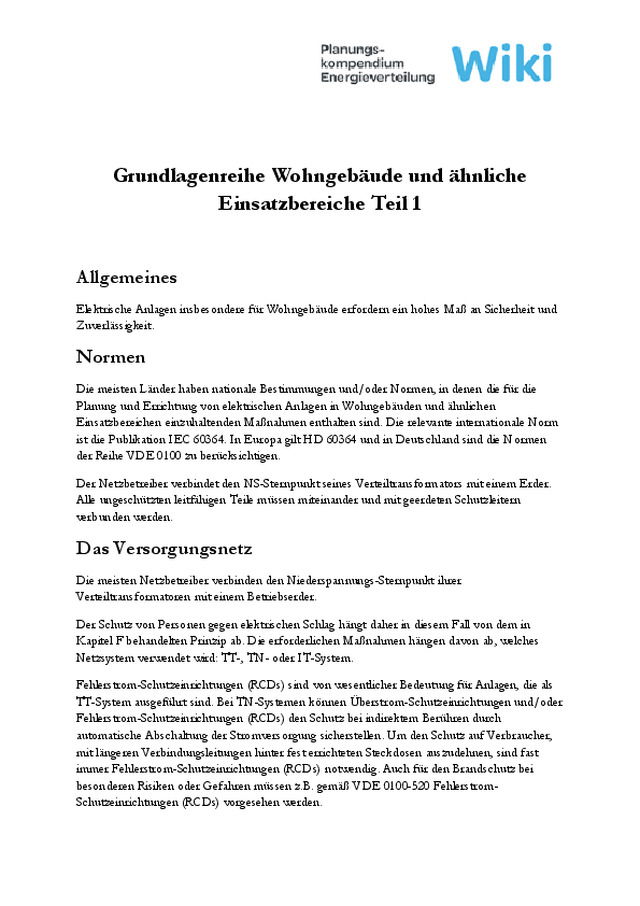

Grundlagenreihe Wohngebäude und ähnliche Einsatzbereiche Teil 1
Veröffentlicht: 11. Juli 2016 · Kategorie: Fachartikel
Der erste Teil der Grundlagenreihe handelt von Normen, dem Versorgungsnetz, Verteilerkomponenten, der Anbringung des Hausanschlusskastens und dem selektiven Hauptleitungsschutzschalter (SH-Schalter).
Aus diesem Dokument
Grundlagenreihe Wohngebäude und ähnliche Einsatzbereiche Teil 1 Allgemeines Elektrische Anlagen insbesondere für Wohngebäude erfordern ein hohes Maß an Sicherheit und Zuverlässigkeit. Normen Die meisten Länder haben nationale Bestimmungen und/oder Normen, in denen die für die Planung und Errichtung von elektrischen Anlagen in Wohngebäuden und ähnlichen Einsatzbereichen einzuhaltenden Maßnahmen enthalten sind. Die relevante internationale Norm ist die Publikation IEC 60364. In Europa gilt HD 60364 und in Deutschland sind die Normen der Reihe VDE 0100 zu berücksichtigen. Der Netzbetreiber verbindet den NS-Sternpunkt seines Verteiltransformators mit einem Erder. Alle ungeschützten leitfähigen Teile müssen miteinander und mit geerdeten Schutzleitern verbunden werden. Das Versorgungsnetz Die meisten Netzbetreiber verbinden den Niederspannungs-Sternpunkt ihrer Verteiltransformatoren mit einem Betriebserder. Der Schutz von Personen gegen elektrischen Schlag hängt daher in diesem Fall von dem in Kapitel F behandelten Prinzip ab. Die erforderlichen Maßnahmen hängen davon ab, welches Netzsystem verwendet wird: TT-, TN- oder IT-System. Fehlerstrom-Schutzeinrichtungen (RCDs) sind von wesentlicher Bedeutung für Anlagen, die als TT-System ausgeführt sind. Bei TN-Systemen können Überstrom-Schutzeinrichtungen und/oder Fehlerstrom-Schutzeinrichtungen (RCDs) den Schutz bei indirektem Berühren durch automatische Abschaltung der Stromversorgung sicherstellen. Um den Schutz auf Verbraucher, mit...
