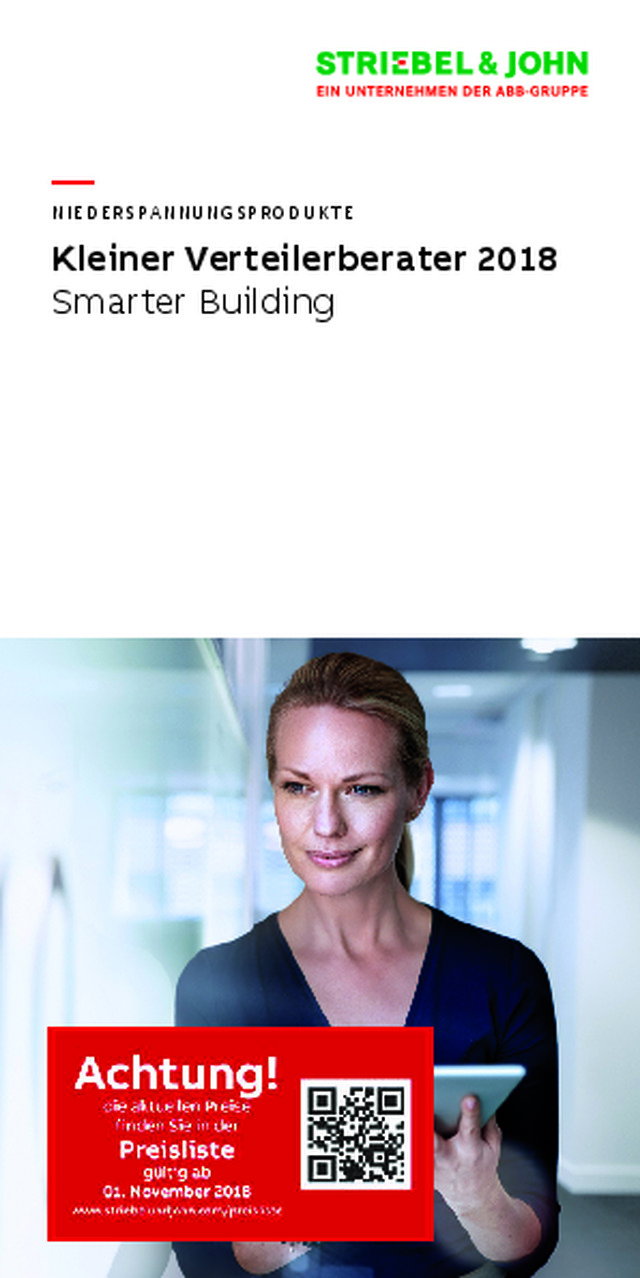

Kleiner Verteilerberater 2018
Smarter Building
ABB STRIEBEL & JOHN
Kleiner Verteilerberater 2018
Veröffentlicht: 30. Oktober 2018 · Kategorie: Broschüre
Smarter Building
Aus diesem Dokument
— N I E D E R S PA N N U N G S P R O D U K T E Kleiner Verteilerberater 2018 Smarter Building 2 K L E I N E R V E R T E I L E R B E R AT E R 2 0 1 8 — Stromkreisverteiler UK500 Standardvariante mit Blendrahmen und Tür K524N3 mit eingebauten U N/PE Quick-Steckklemmen (Abbildung nur Beispiel) Unterputzverteiler UK500, IP30 - , ;* In bis 63 A Stromkreisverteiler DIN VDE 0606-24, DIN 43871 Stoßfestigkeitsgrad IK07 Lieferbar in 1- bis 4-reihiger Ausführung als Unterputzverteiler Nachrüstbar mit UZ90P4 zum Hohlwandeinbau Mauerkasten: - Verwindungsstabiler, bruchfester, schwer entflammbarer, halogen armer Kunststoff - Mit Kabelabfang- / Zugentlastungsschiene - Mit herausnehmbaren Leitungseinführungsschiebern Mauerkrallen Geräteträger mit herausnehmbarer Hutprofilschiene Mit eingebauten N/PE Quick-Steckklemmen Abdeckung mit 90° Schnellverschlüssen, plombierbar, 45 mm Geräteschlitz für 12 PLE, auf 14 PLE erweiterbar Beschriftungssystem Blendrahmen und Stahlblechtür * In Verbindung mit UZ90P4 Artikel HxBxT in mm 1-reihig , Nischenmaße für Unterputzeinbau 335 x 350 x 95 Wandausschnittmaße für Hohlwandeinbau 308 x 327 x 88 2-reihig , Nischenmaße für Unterputzeinbau 460 x 350 x 95 24 Wandausschnittmaße für Hohlwandeinbau 433 x 327 x 88 (28) 3-reihig , Nischenmaße für Unterputzeinbau 585 x 350 x 95 Wandausschnittmaße für Hohlwandeinbau 558 x 327 x 88 4-reihig, Nischenmaße für Unterputzeinbau 710 x 350 x 95 Wandausschnittmaße für Hohlwandeinbau 683 x 327 x 88 UK512N2 UK524N3 PLE Type...
