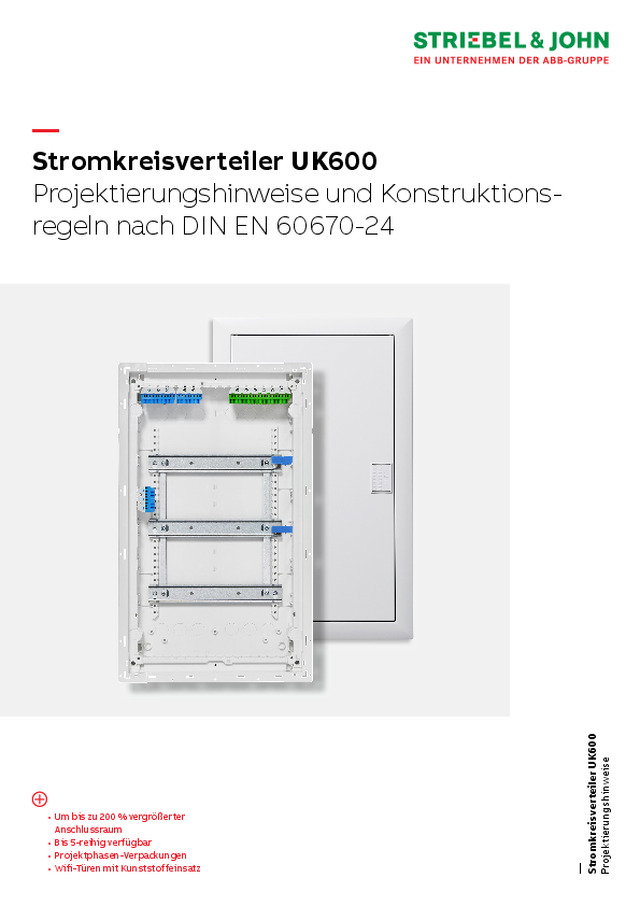

Stromkreisverteiler UK600
Projektierungshinweise und Konstruktionsregeln nach DIN EN 60670-24
ABB STRIEBEL & JOHN
Stromkreisverteiler UK600
Veröffentlicht: 26. April 2018 · Kategorie: Broschüre
Projektierungshinweise und Konstruktionsregeln nach DIN EN 60670-24
Aus diesem Dokument
• Um bis zu 200 % vergrößer ter Anschlussraum • Bis 5-reihig verfügbar • Projektphasen-Verpackungen • Wifi-Türen mit Kunststoffeinsatz — Stromkreisverteiler UK600 Projektierungshinweise — Stromkreisverteiler UK600 Projektierungshinweise und Konstruktionsregeln nach DIN EN 60670-24 2 S T r O m k r e i s v e r t e i l e r U K6 0 0 P r oj e k t i e r u n g s h i n w e i s e — Stromkreisverteiler UK600 Allgemeine Technische Merkmale Referenznorm DIN VDE 60670-24 (VDE 0606-24):2014-03 Bauart nach DIN 43871 (1 bis 4 Reihe) Bemessungsspannung 400V AC / 50Hz Bemessungsstrom 63A Schutzklasse II , Schutzart IP30 Bemessungsisolationsspannung (Ui) 690V AC Bemessungsstoßspannungsfestigkeit(Uimp) 6kV Aufstellungsort Innenräume Umgebungstemperatur üblicherweise +25°C, gelegentlich +35°C über eine Dauer von 24h, max. 40°C, min. -5°C Glühdrahtprüfung Verteiler 850°C N/PE Klemmen 960°C Stoßfestigkeit Gehäuse mit Tür IK07 Farbe Weiß, RAL9016 Art der Installation Unterputz und Hohlwandeinbau Geeignet für Montage auf brennbaren Fläche Art des Werkstoffes Verbund (Gehäuse aus Kunststoff, Blendrahmen und Tür aus Metall) Befestigungsmittel an der Dose: Krallenbefestigung Klassifikation Gehäuse PD-Gehäuse (Gehäuse für vorbestimmte Geräteausrüstungen) GP-Gehäuse (Universal-Gehäuse) Besondere Nationale Bedingungen: In Dänemark und Italien können nur GP-Gehäuse verwendet werden. In Belgien, Deutschland, Frankreich und Griechenland können nur PD-Gehäuse verwendet werden. Typen Installationskleinverteiler...
