Stromschienensystem

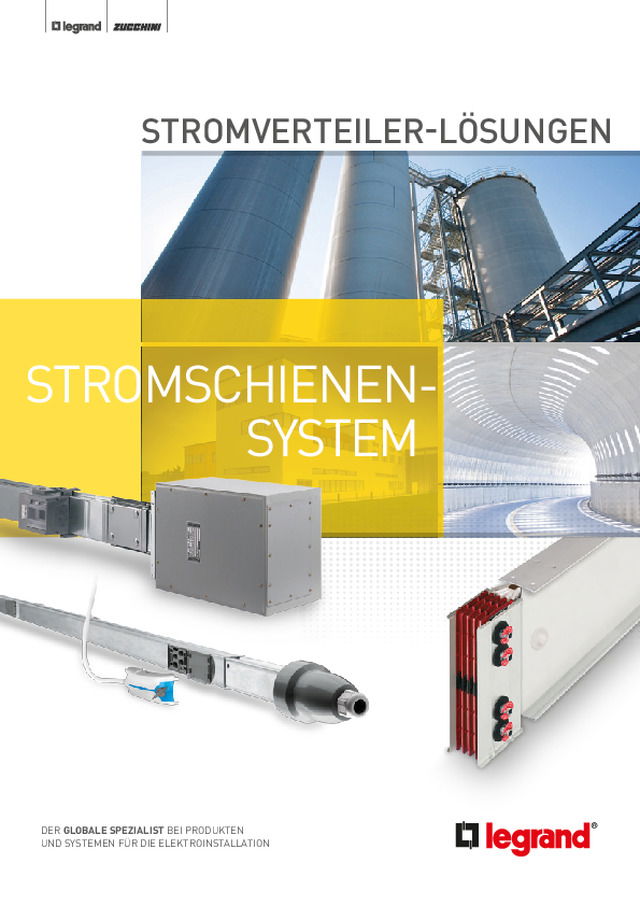

DER GLOBALE SPEZIALIST BEI PRODUKTEN  UND SYSTEMEN FÜR DIE ELEKTROINSTALLATION STROMVERTEILER-LÖSUNGEN STROMSCHIENEN- SYSTEM

LB PLUS MR SCP LB PLUS MS SCP SCP Vollständiges Energieverteilsystem von 25 bis 5000 A: über  vorgefertigte Schienenverteiler-Systeme vom Transformator  bis zur Leuchte SYSTEME SCHIENENVERTEILER- DIE VORTEILE VON SCHIENEN-VERTEILERSYSTEMEN    Hohe Flexibilität in Gebäuden   Schnelle Installation  Für Stromstärken von 25 bis 5000 A,  maßgeschneider te Lösungen mit den  Serien LB PLUS, MS, MR und SCP   Gute elektromagnetische Eigenschaften:  Langlebiges und vollständig  wiederverwertbares Produkt   Kompakte Bauweise

3 Schienenverteiler von 25, 40 bis 63 A  4 Schienenverteiler-System für die Beleuchtungssteuerung  6 Stromschienen-System 63, 100 und 160 A  8 Stromschienen-System 160 bis 1000 A  10 Zusatzausrüstung, Schienenverteiler-Systeme MR/MRf  12 Stromschienen-System TS, Technische Beschreibung  15 Stromschienen-System von 630 bis 6300 A  16 Schienenverteiler-Systeme High Power  18 LB PLUS  LB PLUS DATA  MINNISBARRE (MS) MEDIUMRATING (MR) ZUCCHINI MR/MRF TS SUPER COMPACT (SCP) HIGH POWER Inhalt

4 LB PLUS SCHIENENVERTEILER  VON 25, 40 BIS 63 A Licht und  Leistung. Die  Lösung, die von  oben kommt. Sortiment LB PLUS wurde entwickelt, um die Ver- teilung von Energie und Beleuchtung  durch ein einziges Produkt zu ermögli- chen. Die wichtigsten Vorteile sind: 2 PRODUKTAUSFÜHRUNGEN LB PLUS ist in 2 verschiedenen Profil-  versionen erhältlich. So können die unter- schiedlichen Installationsanforderungen  jederzeit erfüllt werden. Typ A (LBA)  überbrückt einen Abstand zwischen  Aufhängevorrichtungen von bis zu 3  Metern und mit Typ B (LBB) sind bis zu 7  Meter möglich. SCHUTZART IP 55 Nach der Installation aller Zubehörteile  ist Schutzart IP 55 gewährleistet. Daher  kann LB PLUS auch in besonders an- spruchsvollen Situationen eingesetzt  werden. EINHEITLICHE ZUBEHÖRTEILE Alle Zubehörteile des Systems (Ein- speiser, Verbinder, etc.) sind für beide  Sammelschienentypen identisch. So  müssen weniger Artikel bevorratet wer- den. NEUE ABGANGSSTÜCKE Das Abgangsstück ist von 10 bis 32 A  erhältlich, anhand der Farbcodierung  erkennbar und mit Klemmanschluss aus- gestattet. UNVERLIERBARE ABDECKUNGEN Die Schienenverteiler sind mit unver- lierbaren Klappdeckeln ausgestattet, die  während der Installationsphase nicht ver- loren gehen können. LB PLUS ist ein umfassendes und universelles  Schienenverteiler-System für die Energie-  und Beleuchtungsverteilung von 25 bis 63 A.  Ebenfalls bietet das System eine Auswahl an  Abgangsstücken von 10 bis 32 A. Da LB PLUS  mit Universalzubehör arbeitet, müssen weniger  Artikel bevorratet und/oder bestellt werden. Das  bietet eine extreme Flexibilität.

5 Flexibilität im Einsatz Die Konstruktionsmerkmale dieses Schienen- verteiler-Systems ermöglichen eine große  Bandbreite an Lösungen: von kleinen/mittle- ren Anwendungen im Dienstleistungssektor  (Büros, Sporteinrichtungen, Einkaufszentren,  u. ä.) bis zu Industrieanlagen (Fabriken,  Werkstätten, Produktionsanlagen, u. ä.). Beleuchtung mit LB PLUS Das LB PLUS-System eignet sich für eine Vielzahl von  Beleuchtungsvarianten. Durch die verschiedenen Abgangsstücke  können so Lampen oder elektrische Verbraucher entlang des  Systems versorgt werden. BÜROS EINKAUFSZENTREN UND SUPERMÄRKTE ABGANGSSTÜCKE   Montage/Demontage unter Spannung möglich   Ausgestattet mit Klemmanschluss   Aus selbstlöschendem und isoliertem Kunststoff   Schutzgrad IP 55   Pin-Konfiguration verhindert Fehler BEFESTIGUNGSMATERIAL   Decken- und Wandmontage   Befestigung auch über Abzweigöffnung  möglich LAGERHALLEN KRANKENHÄUSER

6 LB PLUS DATA In Verbindung mit den Bticino- und   Legrand-Lösungen für das Beleuch- tungsmanagement und unter Verwen- dung der DALI-/1 – 10 V-Protokolle kann  LB PLUS DATA für die Steuerung der  Beleuchtungsanlagen im Dienstleis- tungssektor sowie in der Industrie einge- setzt werden. ENERGIEEINSPARUNGEN Dank der automatischen Steuerung   der Beleuchtungsanlagen ermöglicht  LB PLUS DATA sowohl den Energiever- brauch durch künstliche Beleuchtung (bis  zu 75 %, gemäß UNI EN 15193) als auch  die Energieverschwendung zu reduzieren. REDUZIERUNG DER LAUFENDEN   KOSTEN Schon im Zeitraum von 6 Monaten bis   5 Jahren ist eine wirtschaftliche  Rentabilität gegeben, da die Instand- haltungs- und Betriebssystemkosten  deutlich gesenkt werden können. ERFÜLLUNG DER STANDARDS Sowohl bei Neubauten als auch bei sa- nierten Gebäuden erfüllt die LB PLUS  DATA die EU-Richtlinien. UMWELTVERTRÄGLICHKEIT Durch einen gesenkten Energieverbrauch  lässt sich eine deutliche Reduzierung  des Abgasausstoßes in die Atmosphäre  erzielen. Klimaschutz-Ziele können nicht  nur durch erneuerbare Energien, sondern  auch durch eine frühzeitige Reduzierung  des aktuellen Verbrauchs erreicht  werden. GLEICHE LEISTUNGEN UND ZUBEHÖR- TEILE LB PLUS DATA bietet die gleichen elek-  trischen und mechanischen Eigenschaften  wie das Standardproduktsortiment.  Mit dem gleichen Installationszubehör  von LB PLUS erfolgt die Verteilung von  Nennstromstärken von 25 bis 63 A.   Das Besondere an diesen neuen  Stromschienen sind zwei spezifi- sche Leiter, die als Busse für die  Beleuchtungsanlagensteuerung mit ei- nem Beleuchtungsmanagement-System  verwendet werden können. ZWECKBESTIMMTE STECKER Die neuen LB PLUS DATA-Stecker  sind für die Energieverteilung und das  Bussystem (z. B. DALI) geeignet. Die  Stecker können zur Verbindung von  verschiedenen Steuereinheiten, aber  auch für Beleuchtungsgeräte einer  Beleuchtungssteuerung eingesetzt  werden. Das neue Schienen- verteiler-System für  die Beleuchtungs-  steuerung LB PLUS DATA: Die neue Stromschiene  wurde für die Verteilung und die  Beleuchtung im Dienstleistungssektor   entwickelt und verfügt über einen BUS,   der zur Steuerung der Beleuchtung ver-  wendet werden kann. Sortiment

7 DALI ist ein einheitlicher Standard der kompletten Lichtindustrie, der einen Schnittstellentyp für die digitale Kom- munikation zwischen Steuereinheiten und elektronischen Vorschaltgeräten definiert.   Als Teil der EN 60929 Standards, stellt DALI die Austauschbarkeit der elektronischen Vorschaltgeräte verschiedener  Hersteller sicher.   Für mehr Informationen über das DALI-Protokoll besuchen Sie folgende Homepage:  www.dali-ag.org Alle Leuchtgeräte sind am selben Aus-  gang des DALI-Gateways angeschlos-  sen und können individuell gesteuert  werden. Es besteht die Möglichkeit,  alle Lichtgeräte gleich zu steuern  (AN, AUS, gedimmt) und unabhängige  Untergruppen anzulegen. Die hohe  Flexibilität und Vielseitigkeit des Sys-  tems beim Konfigurieren bietet einen  enormen Vorteil. Diese Lösung eignet  sich für Bürogebäude, Einkaufszentren,  Anzeigeflächen, Supermarktgänge und  für spezielle Anwendungsfälle, die eine  besondere Beleuchtungssteuerung  und flexible Umgestaltung benötigen. VOLL ADDRESSIERBARER DALI Alle zur selben DALI-Schnittstelle  angeschlossenen Leuchtgeräte werden  in gleicher Weise gesteuert (AN, AUS, ge- dimmt). Dabei können keine Einzellasten  getrennt gesteuert und Verdrahtungs- gruppen mit einfacher Konfiguration an- gelegt werden. Die Rückmeldefunktionen  des Systems werden dabei beibehalten.  Diese Lösung eignet sich für Instal- lationen, z. B. in Lagerhallen, wo eine  Steuerung von Sub-Lichtgruppen oder  von individuellen Lasten bei Gängen und  Korridoren nicht erforderlich ist. DALI BROADCAST Diese Technologie ermöglicht die Feinein-  stellung von Leuchtgeräten und Dimmern  durch ein analoges Spannungssignal, das  zwischen 1 V, der niedrigsten Lichtstärke,  und 10 V, der höchsten Lichtstärke, liegt.  Das An- und Ausschalten der Geräte erfolgt  durch Einstellung des Einspeisegerätes.  Alle am selben 1 – 10 V-Dimmerausgang ange-  schlossenen Leuchtgeräte werden in der  gleichen Weise gesteuert. Es ist nicht  möglich, Untergruppen zu haben oder Lasten  individuell zu steuern. Diese Lösung eignet  sich für Installationen in z. B. Lagerhallen,  wo eine Steuerung von Sub-Lichtgruppen  oder von individuellen Lasten bei Gängen und  Korridoren nicht erforderlich ist. 1 – 10 V Maximale Flexibilität in der Anwendung  Mit der LB PLUS DATA können zertifizierte Proto- kolle (DALI und 1 – 10 V) verwendet werden.

8 STROMSCHIENEN-SYSTEM 63, 100 UND 160 A Produktfamilie Die kompakte  Lösung für   die Verteilung von   kleinen und  mittleren Strömen Dies sind die wichtigsten Eigenschaften  der MS-Produktfamilie:   Schnelle und unkomplizierte Montage  Kompakte Außenmaße, stabile  Konstruktion   Verfügbarkeit von Abgangskästen mit  Innenraum für bis zu 16 DIN-Module   Erfüllt die Europäische Norm IEC 61439-6  Bezugsraumtemperatur 40 °C  Das Stromschienen-System ist brand- verzögernd, gemäß der Europäischen  Norm IEC 60332-3   Hohe Flexibilität dank zahlreicher  Abzweigmöglichkeiten (alle 0,5 m)   Verschiedene Abgangsstücke und  Abgangskästen stehen zur Auswahl   Kombinierbar mit Leitungsschutz- und  Leistungsschaltern von Legrand   Abgangskästen mit CEE-Steckdosen  mit Schutzkontakt und Schnell- kupplungen BREITES SPEKTRUM AN ABGANGS- KÄSTEN Das Abgangskastensortiment der MS- Stromschienenfamilie bietet dem Kunden  alles, was er benötigt. EINFACHE INSTALLATION Unkomplizierte und schnelle Montage der  Stromschienen und Zubehörteile. QUALITÄTSWERKSTOFFE Jede Komponente des Systems wird  aus hochwertigen Werkstoffen gefer- tigt, die den technischen und sicher- heitstechnischen Anforderungen der  Normen entsprechen. In jeder Phase  des Herstellungsprozesses erhält jedes  Element unsere volle Aufmerksamkeit. SCHNELLE UND EINFACHE VER- BINDUNG Durch das „Plug-and-Play“-Prinzip er- folgt die elektrische und mechanische  Montage des Systems unkompliziert  mit einem einzigen Handgriff. Nach der  Montage der Elemente ist der Schutzgrad  des Systems standardmäßig IP 40. IP 55 kann durch Montage von Abde- ckungen an der Anschlussstelle und an  den Abzweigöffnungen erreicht werden. MINISBARRE (MS) MS (Mini-Stromschiene) ist ein ideales Schienenver- teiler-System für die Verteilung elektrischer Ener- gie in kleinen und mittleren Unternehmen. Mit der  MS-Produktfamilie werden eine sicherheitsgerechte  Verteilung der Energie und ein optimales Betriebs- verhalten gewährleistet.

9 Zubehörteile Installationsbereiche Die MS-Produktfamilie ist in Labors, kleinen bis mittelgroßen  Unternehmen, Lagerhallen und in allen Gebäuden des Dienst- leistungssektors vorhanden, in denen eine Stromverteilung  für Systeme mit mittlerer Leistung benötigt wird. LABORS KLEINE UND MITTELGROSSE FERTIGUNGSANLAGEN Abgangskasten IP 55-Abdeckung für Kupplung Flexible Kupplung Zentraler Einspeisekasten Abgangskasten

10 MEDIUM RATING (MR) STROMSCHIENEN-SYSTEM  VON 160 BIS 1000 A Produktfamilie MR (Medium Rating) ist ein ideales Schienen- verteiler-System für die Verteilung elektrischer  Energie an Unterverteiler in mittelgroßen und  großen Industriebetrieben und anderen gewerb-  lichen Gebäuden (als Steigleitung). Leistung und  Funktionalität für  mittlere Nennströme Dieses sind die wichtigsten Eigenschaften  der MR-Produktfamilie:    Schnelle und einfache Montage (Plug- and-Play)    Einsetzbar von 160 A bis 1000 A mit  Leitern aus Aluminiumlegierung,  von 250 A bis 1000 A mit Leitern  aus Elektrolytkupfer mit einem  Reinheitsgrad von 99,9 %    Erfüllt die Europäischen Normen  IEC 61439-6    Bezugsraumtemperatur 40 °C BREITES SPEKTRUM AN ABGANGS- KÄSTEN Das MR-Abgangskastensortiment bietet  eine große Auswahl: Erhältlich sind Abgangskästen von 16 A   bis 1000 A, in denen Schutzvorrichtungen,  wie Sicherungen, kleine und/oder kom- pakte Leistungsschalter, untergebracht  werden können. QUALITÄTSWERKSTOFFE Jede Komponente des Systems wird aus  hochwertigen Werkstoffen gefertigt, die  den technischen und sicherheitstech- nischen Normen-Anforderungen der  Normen entsprechen. So sind die einge- setzten selbstverlöschenden Kunststoffe  halogen- und silikonfrei. ROBUSTHEIT UND FUNKTIONALITÄT MR-Schienen garantieren maximale  Systemfunktionalität dank der sorgfäl- tigen Entwicklung der Komponenten,  der Installationsfreundlichkeit und der  Konstruktionsmerkmale. Deshalb zählen  MR-Schienen zu den am stärksten auf  dem Markt vertretenen. MAXIMALER VORTEIL BEI DER  VERTEILUNG Durch die Kompensation der Wärmeaus- dehnung durch den Verbindungsblock  ist der Einsatz von Dehnungselementen  nicht notwendig. Der wahlweise getrennt geführte PE- Leiter zum Gehäuse ermöglicht beste  EMV-Ergebnisse und ist für den Einsatz  in Datenzentren besonders gut geeignet.

11 Installationsbereiche Zu den typischen Anwendungen für MR-Schienen zählen:    Industrie    Hochhäuser    Krankenhäuser    Datenzentren    Einkaufszentren und überall dort, wo eine Stromverteilung (bis zu 1000 A)   benötigt wird. DATENZENTRUM INDUSTRIE HOCHHÄUSER Zubehörteile Abgangskasten mit Trennschalter  und Sicherungshalter Eckelement, horizontal Abzweigöffnung Anschlusselement Verteiler/Transformator Abschlusskappe Einspeisekasten Abgangskasten, geeignet  für Leistungsschutzschalter Eckelement, vertikal

12 ABGANGSKASTEN  63 A BIS 160 A  GERADER SCHIENEN-  KASTEN MIT INTERNEM  BRANDSCHUTZ WINKEL  HORIZONTAL RH WINKEL VERTIKAL RH  ENDEINSPEISUNG LH ABDECKUNG DER  ABGANGSSTELLE  FÜR IP 55 AUFHÄNGEBÜGEL ABGANGSKASTEN 32 A GERADER  SCHIENENKASTEN  3000 MM WAHLLÄNGE  1500 mm WANDBEFESTIGUNG SCHNELLMONTAGEDer Einbolzenklemmblock erlaubt durch den  abscherenden zweiten Bolzenkopf eine schnelle  Verbindung mit größter Zuverlässigkeit. EINBOLZENKLEMMBLOCKAlle Schienenkästen (gerade Längen und Richtungsänderungen)  werden mit einem in der Produktion vormontierten Einbolzenklemm- block geliefert. Dieses erlaubt eine schnelle Montage und eine einfa- che Lagerhaltung des Systems. ZUSATZAUSRÜSTUNG Je nach Kundenwunsch sind verschie- denen ergänzende Materialien verfügbar:    90°-Eckelemente (horizontal und  vertikal): Die Eckelemente sind  standardmäßig einseitig mit einer  Kupplung versehen. Die Wahl des  Einspeisekastens (mit oder ohne  Kupplung) ist mitbestimmend für den  erforderlichen Eckelementetyp.      Standardmäßig weisen die Eckele   -  m ente den Schutzgrad IP 55 auf.   Brandhemmende Wand-/Boden- durchführungen (intern und extern)  gemäß DIN 4102-9 und EN 1366-3.   Gerade Elemente mit 5 Abzweig- öffnungen eignen sich hervorragend   für Steigleitungen in einem Schacht.   Gerade Elemente ohne Abzweig- öffnungen eignen sich für den  Energietransport zwischen zwei   Punkten. ZUCCHINI   MR/MRf

13 KUPPELKASTEN WINKEL VERTIKAL RH KREUZKASTEN GERADER SCHIENENKASTEN MIT   5 ABGANGSSTELLEN EINSEITIG ABGANGSKASTEN FEST ANGE-  SCHLOSSEN VON 630 A BIS 1000 A VERTIKALBEFESTIGUNG   MIT FEDER ABGANGSKASTEN  250 A BIS 400 A ENDFLANSCH WAHLLÄNGE  1500 MM INDIKATIONSSCHEIBE UND ABSCHERBOLZENDie rote Indikationsscheibe zeigt an, dass der Klemmblock noch nicht  ordnungsgemäß angezogen wurde. Der zweite Bolzenkopf der Klemme  schert beim Erreichen des richtigen Anzugsdrehmoments ab. Erst mit  dem Abscheren des Bolzenkopfes wird die Indikationsscheibe entfernt.  Verbindungsstellen ohne Indikationsscheibe zeigen eine dauerhafte und  zuverlässige Verbindung an. FLANSCHDECKEL UND VERBINDUNGSSTELLEDer Flanschdeckel ist immer mit Dichtungen zum Erreichen der Schutz- art ausgestattet. Er lässt sich nur montieren, wenn der Einbolzenklemm- block ordnungsgemäß angezogen ist. Der zweite Bolzenkopf verhindert  sonst die Montage des Flanschdeckels. Die konstruktive Ausführung  des Flansches unterstützt zudem die mechanische Belastbarkeit des  Schienenstranges.

14 Schienenverteiler-Systeme MR/MRf ■  Steigleitungen Entwurf des Systems Beginnen Sie mit dem linken Kabelan-schluss-kasten:Montieren Sie den Anschlusskasten so an der Wand, dass der Nullleiter sich an der rechten Seite und das Kabeleinführungsblech an der Unterseite befindet. Verwenden Sie je nach Gewicht einen oder mehrere Befestigungsbügel für die Wand- montage und die zugehörigen Mauerbügel.Für Steigleitungen mit einer Länge von nicht mehr als 4 m: Verwenden Sie den Befestigungsbügel vertikal, Best.Nr. 50403711.  Für Steigleitungen mit einer Länge von mehr als 4 m: Verwenden Sie den Befestigungsbügel mit der Best.Nr. 50403712.Minimum 1 Bügel pro 300 kg. Montieren Sie alle 2 m eine Kombination aus einem Standard-Befestigungsbügel (je nach Schienenverteilertyp Best. Nr. 50632001 oder 50632003) und einem Abstandhalter (Best. Nr. 50632205). Verwenden Sie ein gerades Element mit ein-sei-tig 5 Abzweigöffnungen.  Verwenden Sie in brandhemmenden Böden stets ein gerades Element mit brandhemmen-der Durchführung.Für Ihre Bestellung benötigen wir die Maßan- gaben über die Position der internen und exter-nen brandhemmenden Durchführung. Die Abgangskästen können auf den Abzweig-öffnungen montiert werden. Das Ende der Verbindung mit einer Abschluss-kappe (IP 55) verschließen.  Bringen Sie an jeder ungenutzten Abzweig- öffnung eine IP 55-Abdeckung (Best.Nr. 50403601) an, wenn Schutzgrad IP 55 erforder-lich ist. ➊ ➋ ➌ ➍ ➎ ➏ ➐ ➑ L1  PE  L2  N  L3 ➐ ➏ ➑ ➌ ➎ ➍ ➋ ➊

15 TECHNISCHE BESCHREIBUNG STROMSCHIENENSYSTEM TS  ALLGEMEINE MERKMALE Das Stromschienensystem TS (Trolley-System) gehört zum Zucchini  Produkt angebot für die Stromversorgung von beweglichen Geräten  wie Brückenkränen, Industrierobotern, Montagestraßen usw.  Dies sind die wichtigsten Merkmale der Produktreihe TS:   schnelle Installation mit elektrischem Klemmenanschluss  große Auswahl an Befestigungszubehör  geeignet für gerade und gebogene Strecken     (nur für horizontale Richtungswechsel)   erfüllt die Vorgaben der Normen IEC 60439-1 und 2  gewährleistet höhere Leistung des Nennstroms bei einer  durchschnittlichen Raumtemperatur von 40 °C (vorgeschrie ben sind  35 °C);   erhältlich in den folgenden Versionen: als 5-Leiter-System (3 L + N  + PE) für Nennströme von 63 – 70 – 110 – 150 A und als 4-Leiter- System (3 L + PE) für 250 A, an die in der Regel Drehstrommotoren  als Verbraucher angeschlossen werden  GERADE ELEMENTE Die geraden Elemente des TS bestehen aus den folgenden  Komponenten und zeichnen sich durch die folgenden Merkmale aus:    Gehäuse aus feuerverzinktem Stahlblech (Senzimir)  Blechstärke: 1,2 mm (1,5 mm bei 250 A); die Verkleidung der  Variante für 63 A Nennstrom (MTS63) besteht aus mindestens  1,4 mm starkem stranggepresstem Aluminium und zeichnet sich  durch eine hohe mechanische Steifigkeit und eine hohe lineare  Langzeitstabilität aus   Leiteranzahl: 5 querschnittsgleiche Leiter (3 L + N + PE; bei TS 205 A:  4 Leiter) mit formbedingt ausgezeichneter mechanischer Festigkeit;  die Leiter werden aus 99,9 % reinem Elektrolytkupfer hergestellt    Die Trennung zwischen den Leitern wird durch glasfaserverstärkten  Kunststoff mit Selbstlöschungsgrad V1 (gemäß UL94) sichergestellt  und erfüllt die Anforderungen der Glühdrahtprüfung nach IEC  60695-2-10   Der Einsatz, der entlang der Stromschienenunterseite verläuft,  bietet einen Fahrweg für einen Stromabnehmerwagen (Trolley); die  Größe des Stromschieneneinsatzes gewährleistet eine Schutzart von  IP 20;   unabhängiges (bronzeplattiertes) Stromklemmensystem für das  schnelle und sichere Anschließen der stromführenden Leiter und  Schutzleiter. Die Klemmen stellen eine elektrische Verbindung  zwischen den Leitern her und sorgen mit ihrer glatten und flachen  Unterseite für eine leichtere Verfahrbarkeit der Trolleys. Die  gesamte Stromschiene ist flammwidrig gemäß IEC 60332-3. Montageplatz Krananlage Bewegliche Arbeitsmaschinen

16 SUPER COMPACT      (SCP) Produktfamilie STROMSCHIENEN-SYSTEM  VON 630 BIS 6300 A SCP (Super Compact Painted) ist ein ideales  Stromschienen-System zum Transportieren  und Verteilen hoher, elektrischer Leistungen.  High Power-Stromschienen finden haupt- sächlich in der Industrie, in Krankenhäusern,  Rechenzentren und anderen Einrichtungen  Anwendung. Die leistungsstarke  Lösung für Anwendungen  in Industrie und  Dienstleistungssektor Dieses sind die wichtigsten Merkmale der  SCP-Produktfamilie:   Das SCP-System eignet sich für:  630 A bis 5000 A  mit Leitern aus  Aluminiumlegierung und für 800 A bis  6300 A  mit Kupferleitern.    Die kompakte Konstruktion begüns- tigt die Beständigkeit gegen hohe  Kurzschlussströme.   Breites Spektrum an Abgangskästen  von 63 A bis 1250 A, geeignet für die  Montage an eine Abzweigöffnung:  Diese Abgangskästen können unter  Belastung an einer Stromschiene mon- tiert werden.    Erfüllt die relevanten Europanormen  IEC 61439-6.    Bezogen auf eine durchschnittliche  Umgebungstemperatur von 40 °C   (die Norm fordert 35 °C). ULTRA-KOMPAKTE GRÖSSEN Die superkompakten Abmessungen  verbessern die Beständigkeit gegenüber  Kurzschlussbelastungen; außerdem   reduzieren sie die Impedanz des Strom-  kreises durch die Kontrolle der Span- nungsabfälle und ermöglichen die In-  stallation in Hochleistungselektro- systemen selbst bei sehr beengten  Platzverhältnissen. AUSGEZEICHNETE LEISTUNGEN Installation und Planung des Verlaufs  sind schnell, einfach und flexibel, und die  Größen sind ultra-kompakt. 5000 A (Al) und 6300 A (Cu) nur für den Energietransport

17 SUPER COMPACT      (SCP) Zubehörteile FLUGHAFEN GROSSINDUSTRIE Vertikaler Winkel Horizontaler Winkel Verbindung Verbindungsschnittstelle

18 SCP-SCHIENENVERTEILER EDM-TRANSFORMATOR SCP-SCHIENENVERTEILER XL 3  SCHALT- UND VERTEILELEMENTE High Power-Schienenverteiler-Systeme dienen zum Transport  und  zur Verteilung von elektrischer Energie. Eine Gesamt- lösung kann in Kombination mit Zucchini-Transformatoren,  Schalt- und Verteiler einrichtungen von Legrand sowie  Kabeltragsystemen von Van Geel angeboten werden. FÜR HIGH POWER SCHIENENVERTEILER-SYSTEME DIE VORTEILE VON ZUCCHINI    Schnelle Installation    Gewicht der Anlage (wesentlich niedriger  als bei einer herkömmlichen Installation)    Reduziert elektromagnetische Strahlung  (EMC)    Vollständig wiederverwertbar    Kompakt: Krümmungsradien bis 90°

FÜR HIGH POWER Legrand bietet Ihnen  Know-how bei Ihrem   Niederspannungs-  projekt Gemeinsam mit Ihnen suchen wir nach integrierten Projekt- lösungen, halten die Ausfallkosten so niedrig wie möglich und  bieten eine optimale logistische Abstimmung. Leicht und schnell  zu montierende Produkte sind dafür selbstverständlich unab- dingbar. Unsere projektbezogene Herangehensweise umfasst die  Kalkulation, das Engineering, die Montage, die logistische  Abstimmung mit unseren Lieferanten, die Zertifizierung von  Anlagen und den Kundendienst. So können die Gesamtkosten für  die Installation minimalisiert werden. SYSTEME SCHIENENVERTEILER-
