Das wichtigste zum Thema "Leiterzahl und Leitungslänge"

Veröffentlicht: 13. August 2019 · Kategorie: Fachartikel

Aus diesem Dokument

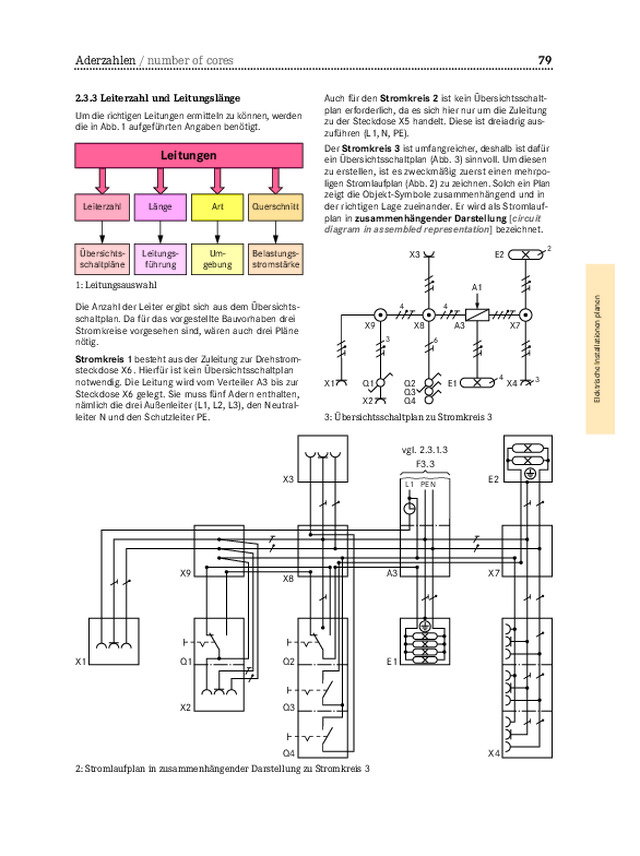

Aderzahlen / number of cores 79 2.3.3 Leiterzahl und Leitungslnge Auch fr den Stromkreis 2 ist kein bersichtsschaltplan erforderlich, da es sich hier nur um die Zuleitung zu der Steckdose X5 handelt. Diese ist dreiadrig auszufhren (L1, N, PE). Der Stromkreis 3 ist umfangreicher, deshalb ist dafr ein bersichtsschaltplan (Abb. 3) sinnvoll. Um diesen zu erstellen, ist es zweckmig zuerst einen mehrpoligen Stromlaufplan (Abb. 2) zu zeichnen. Solch ein Plan zeigt die Objekt-Symbole zusammenhngend und in der richtigen Lage zueinander. Er wird als Stromlaufplan in zusammenhngender Darstellung [circuit diagram in assembled representation] bezeichnet. Um die richtigen Leitungen ermitteln zu knnen, werden die in Abb.1 aufgefhrten Angaben bentigt. Leitungen Leiterzahl Lnge Art Querschnitt bersichtsschaltplne Leitungsfhrung Umgebung Belastungsstromstrke X3 1: Leitungsauswahl Stromkreis 1 besteht aus der Zuleitung zur Drehstromsteckdose X6. Hierfr ist kein bersichtsschaltplan notwendig. Die Leitung wird vom Verteiler A3 bis zur Steckdose X6 gelegt. Sie muss fnf Adern enthalten, nmlich die drei Auenleiter (L1, L2, L3), den Neutralleiter N und den Schutzleiter PE. 4 X9 4 X8 3 X1 Q1 A3 Q2 Q3 Q4 X2 X7 6 4 E1 3: bersichtsschaltplan zu Stromkreis 3 vgl. 2.3.1.3 F3.3 X3 L1 PE N X9 X8 A3 Q1 Q2 E1 X2 Q3 Q4 2: Stromlaufplan in zusammenhngender Darstellung zu Stromkreis 3 E2 X7 X4 X4 3 Elektrische Installationen planen A1 Die Anzahl der Leiter ergibt sich aus dem bersichtsschaltplan. Da fr das...
