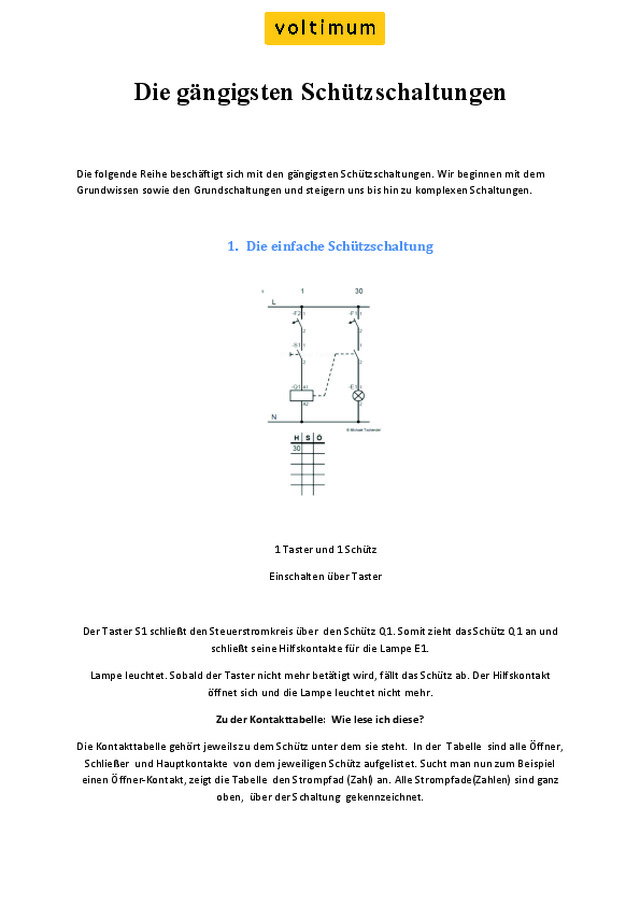

Die gngigsten Schtzschaltungen Die folgende Reihe beschftigt sich mit den gngigsten Schtzschaltungen. Wir beginnen mit dem Grundwissen sowie den Grundschaltungen und steigern uns bis hin zu komplexen Schaltungen. 1. Die einfache Schtzschaltung 1 Taster und 1 Schtz Einschalten ber Taster Der Taster S1 schliet den Steuerstromkreis ber den Schtz Q1. Somit zieht das Schtz Q1 an und schliet seine Hilfskontakte fr die Lampe E1. Lampe leuchtet. Sobald der Taster nicht mehr bettigt wird, fllt das Schtz ab. Der Hilfskontakt ffnet sich und die Lampe leuchtet nicht mehr. Zu der Kontakttabelle: Wie lese ich diese? Die Kontakttabelle gehrt jeweils zu dem Schtz unter dem sie steht. In der Tabelle sind alle ffner, Schlieer und Hauptkontakte von dem jeweiligen Schtz aufgelistet. Sucht man nun zum Beispiel einen ffner-Kontakt, zeigt die Tabelle den Strompfad (Zahl) an. Alle Strompfade(Zahlen) sind ganz oben, ber der Schaltung gekennzeichnet. 2. Schtzschaltung mit Selbsthaltung Da es keinen Sinn ergibt, die Lampe nur bei stndiger Bettigung des Tasters S1 leuchten zu lassen, muss die sogenannte Selbsthaltung des Schtzes benutzt werden. ber einen weiteren Hilfskontakt des Schtzes Q1 wird diese Selbsthaltung realisiert. Der Hilfskontakt des Schtzes Q1 liegt parallel zum Taster. Wird nun dieses Schtz angezogen (ber S1 ) schliet es den Hilfskontakt und das Schtz hlt sich ber diesen selbst angezogen. Den Taster S1 kann man nun loslassen, ohne dass das Schtz abfllt. Zum Ausschalten der gesamten...
