Werkzeuge von Weidmüller

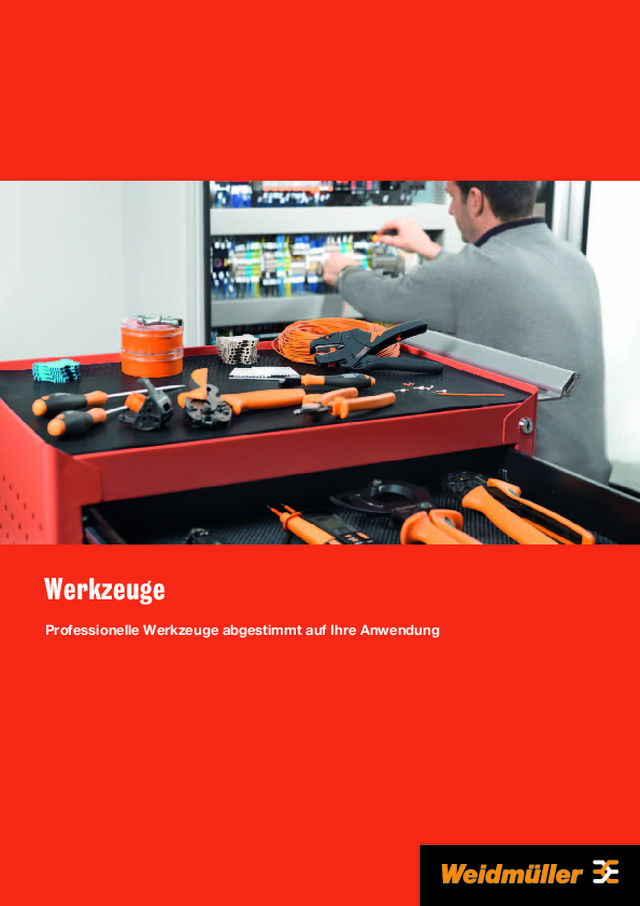

Werkzeuge Professionelle Werkzeuge abgestimmt auf Ihre Anwendung

Übersicht 2 Immer das passende Werk zeug für Ihre Anwendung Reihenklemmen 4 |5 Reihen- und Bolzenklemmen 6 |7 Installation von POF-Steckverbindern 20 | 21 Schwere Steckverbinder 8 |9 Industrial Ethernet 10|11 Installation von Photovoltaik-Anschlussboxen 22 | 23 Praxisgerecht für jeden Bedarf: Die ganze Welt der Weidmüller Werkzeuge Als führender Anbieter von Lösungen für die elektrische Verbindung, Übertragung und Konditionierung von Energie, Signalen und Daten im industriellen Umfeld kennen wir Ihren praxisgerechten Bedarf und sprechen Ihre Sprache. Deshalb bieten wir Ihnen nicht nur optimale Komponenten, sondern auch eine Vielzahl professioneller Werkzeuge, abgestimmt auf Ihre Applikation. Diese Broschüre ist nach Arbeitsbereichen gegliedert. So finden Sie schnell Ihr passendes Qualitätswerkzeug. 3 Übersicht Sensor-Aktor-Interface-Verteiler 12 |13 Fertigungskompetenz 24 | 25 Gehäuse 16 |17 und mehr … 26 | 27 Dezentrale Energieverteilung 14 |15 Leiterplatten- und Elektronikkomponenten 18 |19 Kombinieren Sie Produkte und Werkzeuge aus einer Hand Weidmüller entwickelt und produziert seit über 30 Jahren Qualitätswerkzeuge für höchste Ansprüche. Bei der Entwicklung neuer Lösungen haben wir stets ein Ziel vor Augen: Wir möchten Ihnen die Arbeit erleichtern, Arbeitsabläufe optimieren und dabei helfen die Produktivität Ihres Unternehmens nachhaltig zu sichern. Die besten Voraussetzungen dazu schaffen perfekt aufeinander abgestimmte Produkte und Werkzeuge aus einer Hand.

Das Problem: Durch zu hohes oder zu geringes Dreh moment können sich Störungen erge ben, die am Ende Zeit und Geld kosten. Die Lösung: Das Andrehen der Klemmschrauben im jeweils vorgegebenen Drehmoment bereich mit dem einstellbaren Dreh momentschrauber gewährleistet das sichere und gasdichte Klemmen. Zudem wird die mechanische Zerstörung der Zugbügel verhindert und der Spannungsfall liegt deutlich unter dem geforderten Grenzwert. TOOL-TIPP Schneidwerkzeug Erste Wahl zum sauberen Trennen von steckbaren Querverbindungen ist der KT ZQV und zum Ausklinken von schraubbaren Querverbindungen der WAW 1. KT ZQV Best.Nr. 9002170000 WAW 1 Best.Nr. 9004500000 SCHNEIDEN SCHRAUBEN MARKIEREN Schraubendreher SlimLine Die SlimLineTechnologie sticht durch bis zu 33 % schlankere Klingen als bei StandardVDESchraubendrehern hervor. So lassen sich auch tiefer liegende Verschraubungen und Zugfederklemmen betätigen. SDIS SL Best.Nr. 1274750000 Bedruckungssystem Beim Markieren zeichnet sich der PrintJet PRO durch einen hochwertigen, resistenten Druck aus. Das Ergebnis: brilIante Farben, thermische Fixierung, wisch und kratzfester Druck. PrintJet PRO Best.Nr. 1001180001 Elektroschrauber Elektroschrauber für ermüdungs freies Arbeiten. Automatische Drehmomentbegrenzung und eine hohe Wiederholgenauigkeit. Zur Arbeitserleichterung sind Drehmomenteinstellungen in Bezug auf Weidmüller Klemmen direkt auf dem Schrauber angebracht. DMS 3 Set 1 Best.Nr. 9007470000 Abisolierwerkzeug Exakte Abisolierergebnisse von 0,08 bis 10 mm 2 erreichen Sie mit dem selbstjustierenden Abisolier werkzeug stripax ® . Die ideale Ergänzung: stripax ® 16 von 6 bis 16 mm 2 mit Formmesser. stripax ® Best.Nr. 9005000000 stripax ® 16 Best.Nr. 9005610000 Crimpwerkzeug Das drehbare Gesenk der PZ 6 roto ermöglicht die Aderendhülsenein führung von vorne oder von der Seite. Höchste Verarbeitungsqualität mit nur einem Gesenk von 0,14 bis 6 mm 2 ist garantiert. PZ 6 roto Best.Nr. 9014350000 CRIMPEN ABISOLIEREN Abisolier- und Crimpautomat Kleiner, handlicher, rein elektrisch betriebener Automat zum Abisolieren und Crimpen in einem Arbeitsgang. Kein Werkzeugwechsel bei der Ver arbeitung von verketteten Weidmüller Aderendhülsen von 0,5 bis 2,5 mm 2 . Crimpfix 2.5 M Best.Nr. 9204510000 Installation von Reihenklemmen 4 5 Installation von Reihenklemmen Mehr Komfort, mehr Sicherheit Wir wissen, worauf es in der Praxis ankommt, so legen wir z. B. Wert auf ergonomisch optimal gestaltetes Griffdesign bei unseren Crimpwerkzeugen, damit ein ermüdungsfreies und sicheres Arbeiten gewährleistet ist. Form, Material und Struktur der Griffe sind auf den harten Einsatz in Industrie und Handwerk abgestimmt und überzeugen durch eine lange Lebensdauer und hohe Reproduzierbarkeit der Crimpergebnisse.

Das Problem: Abnutzungserscheinungen nach häufiger Nutzung des Schneidwerkzeuges beim Schneiden von feinstdrähtigen Leitern mit großen Querschnitten. Die Folge: kein sauberer Schnitt mehr, einzelne Litzen knicken um. Die Lösung: Beim Kabelschneider KT 55 sind Schneidgeometrie, Material, Härte verfahren und mechanischer Aufbau aufeinander abgestimmt. Dadurch ist ein glatter, gerader Schnitt bis zu einem Querschnitt von 500 mm 2 auch nach Dauerbetrieb von über 5000 Schneidzyklen gewährleistet. TOOL-TIPP CRIMPEN SCHRAUBEN MESSEN Crimpwerkzeug Die MTRSerie bietet durch umfang reiche, normgerechte Crimpeinsätze vielfältige Lösungen zum Vercrimpen von Rohrkabelschuhen bis 300 mm 2 . MTR 35 Best.Nr. 9017500000 Sechskantschraubendreher Beste Handhabung und leichtes Arbeiten durch den Sechskantschraubendreher mit Quergriff aus hochwertigem Kunst stoff. Optimal zum Verschrauben von Reihenklemmen mit Innensechs kantschraube. IS 6 Best.Nr. 0407900000 IS 8 Best.Nr. 0235000000 Digitales Zangenmessgerät Messung von Gleich und Wechselströmen ohne Unter brechung des Stromflusses. Multimeter C 2606 Best.Nr. 9427370000 Multimeter 1037 Best.Nr. 9427460000 Crimpwerkzeug Mit der CTNSerie lassen sich Kabel schuhe von 10 bis 25 mm 2 nach DIN 46234 und DIN 46235 im Einhand betrieb normgerecht vercrimpen. CTN 25 D 4 Best.Nr. 9006220000 CTN 25 D 5 Best.Nr. 9006230000 Große Querschnitte einfach bearbeiten Die großen Kabelquerschnitte zum Anschluss von Reihen- und Bolzenklemmen stellen besondere Anforderungen an das Werkzeug, die zum Beispiel der Kabelschneider KT 45 R in einzigartiger Weise erfüllt. Durch die eigens konstruierte Schneidenform konnte ein handliches Werkzeug mit der weltweit kleinsten Griffweite entwickelt werden. So können Sie bis zu 400 mm 2 bequem schneiden und kräfteschonend sogar mit nur einer Hand arbeiten. ABMANTELN SCHNEIDEN Abmantelwerkzeug Mit dem Abmantelwerkzeug AM 16 kann auch in der Mitte des Kabels ein Stück abgemantelt werden – z.B. um einen Potentialausgleich für die Erstellung der elektromagnetischen Verträglichkeit mit einem Klemm bügel zu realisieren. AM 16 Best.Nr. 9204190000 Abmantelwerkzeug Der Vorteil der Abmantelwerkzeuge AM 25 und AM 35 für PVCRund kabel: das schwenkbare Messer für exakte Rund, Längs und Spiral schnitte für Kabel bis zu einem Durchmesser von 35 mm. AM 25 Best.Nr. 9001540000 AM 35 Best.Nr. 9001080000 Schneidwerkzeug Der KT 45 R besticht durch zahlreiche Vorteile: extrem kleine Griffweite, kraftsparendes Arbeiten, Schneiden bis 400 mm 2 und problemloses Entriegeln unter Last. KT 45 R Best.Nr. 9202040000 KT 55 Best.Nr. 9202060000 Installation von Reihen- und Bolzenklemmen 6 Installation von Reihen- und Bolzenklemmen 7

Das Problem: Bei der manuellen Bearbeitung von Gehäusewänden kommt es schnell zu Fehlern und Abweichungen, die das Ein halten der IPSchutzklassen gefährden. Die Lösung: Mit dem hydraulischen Blechlocher IEKOHAT wird das Blech beim Aus stanzen nicht verbogen und automatisch an den für die Bohrung vorgesehenen Stellen gekörnt. Der schwere Steck verbinder sitzt passgenau – die IPSchutzklasse ist gewährleistet. TOOL-TIPP CRIMPEN LÖSEN SCHRAUBEN Kontaktlösewerkzeug Unsere Removal Tools für gedrehte Kontakte stellen ein einfaches Lösen von Crimpkontakten aus einem bereits bestückten Einsatz sicher. Removal Tool HD Best.Nr. 1866730000 Removal Tool HE Best.Nr. 1866750000 Drehmoment-Schraubendreher Um die IPSchutzklassen einzuhalten, ist das Anziehen der Gehäuseschrauben mit dem richtigen Drehmoment uner lässlich. DMSI manuell 0,5 – 1,7 Best.Nr. 9918390000 Crimpwerkzeug Die CTX CMWerkzeuge sorgen für ein perfektes Vercrimpen von gedrehten Kontakten von 0,14 bis 10 mm 2 . CTX CM 1.6/2.5 Best.Nr. 9018490000 CTX CM 3.6 Best.Nr. 9018480000 Mehr Präzision für sichere Ergebnisse Wir bieten Ihnen für die optimale Installation von Schweren Steckverbindern eine Vielzahl nützlicher Werkzeuge an, die Ihnen helfen, Ihre Arbeit sicher und präzise zu erledigen. So gewährleistet z. B. die neue stripax ® mit ihren 70 selbstjustierenden Einzelmessern ein exaktes Schneiden der Isolation ohne Beschädigung des Leiters. Das erhöht die Präzision und steigert so die Effizienz im Fertigungsprozess. Hydraulischer Blechlocher Mit dem hydraulischen Blechlocher stanzen Sie passgenaue Löcher für die Anbringung von Schweren Steckverbindern. IE-KO-HAT Best.Nr. 1966810000 KOK 86 x 36 Best.Nr. 9204850000 SCHNEIDEN ABISOLIEREN STANZEN Abisolierwerkzeug Neben dem bewährten Abisolier vorgang kann die stripax ® auf „Teilabisolieren“ eingestellt werden. Damit verbleibt ein Isolationsrest auf dem Leiter, ein Aufspleißen der Einzellitzen wird verhindert. stripax ® Best.Nr. 9005000000 stripax ® 16 Best.Nr. 9005610000 Schneidwerkzeug Die speziell geformten Schneidausbildungen unserer KTWerkzeuge sorgen stets für einen glatten und geraden Schnitt ohne Leiterverformung. KT 8 Best.Nr. 9002650000 KT 12 Best.Nr. 9002660000 Installation von Schweren Steckverbindern 8 Installation von Schweren Steckverbindern 9

Das Problem: Um Stecker zu vercrimpen, ist oftmals ein hoher Kraftaufwand gefordert, der die Hände belastet und viel Zeit kosten kann. Die Lösung: Um Ihnen die Arbeit zu erleichtern und die Effizienz zu erhöhen, erfüllen die IECT Crimpwerkzeuge höchste ergono mische Ansprüche. Dadurch liegen sie perfekt in der Hand und gewährleisten eine gleichbleibend hohe Crimpqualität bei geringerem Kraftaufwand. TOOL-TIPP CRIMPEN TESTEN Crimp-/Presswerkzeug Dieses Werkzeug ermöglicht das Verpressen von Steckverbindern, Gehäuseschirmungen sowie von Kabelschirmungen 8poliger geschirmter RJ45Stecker. TT 8 RS MP 8 Best.Nr. 9202800000 Durchgangsprüfer Für mehr Sicherheit können Sie mit dem Kabeltester LAN USB Aderunterbrechungen, Kurzschlüsse und Verdrillungen überprüfen. LAN USB Tester Best.Nr. 9205400000 Crimpwerkzeug Speziell auf die Weidmüller SC/ST, LC und IP67 STEADYTEC ® Stecker abgestimmte Crimpwerk zeuge gewährleisten eine sichere Verbindung für optische Glasfasern und polymeroptische Fasern. IE-CT-SC-GOF Best.Nr. 9205320000 IE-CT-SC-POF Best.Nr. 9205340000 Zeit sparen, Kosten senken Zeit ist Geld. Darum haben wir bei der Entwicklung unserer Verarbeitungs- werkzeuge höchsten Wert gelegt auf eine einfache, schnelle und exakte Konfektionierung von Industrial Ethernet-Leitungen. Beispielhaft ist dabei das Abmantelwerkzeug IE-CST, mit dem Sie ein Kabel in einem Arbeitsgang zweistufig abmanteln können bei gleichzeitiger hoher Reproduzierbarkeit der Abisolierergebnisse. Dadurch steigern Sie die Produktivität und senken die Kosten. Hydraulischer Blechlocher Mit dem hydraulischen Blechlocher können Sie passgenaue Löcher für die Anbringung von Industrial EthernetVerbindungen stanzen. IE-KO-HAT Best.Nr. 1966810000 IE-KOK-V4 Best.Nr. 1966790000 ABMANTELN SCHNEIDEN STANZEN Schneidwerkzeug Der Elektronik Seitenschneider Super Cut hält die abgeschnittene Litze automatisch fest und vermeidet so sicherheitsrelevante Verunreinigungen. SUPER CUT Best.Nr. 9205150000 Abmantelwerkzeug Das Abmantelwerkzeug IECST ermöglicht ein 2stufiges Abmanteln von EthernetKabeln in einem Arbeitsgang. IE-CST Best.Nr. 9204350000 Installation von Industrial Ethernet-Komponenten 10 Installation von Industrial Ethernet-Komponenten 11

Das Problem: Das falsche Drehmoment gefährdet die Prozesssicherheit und den IP 68Schutz. Die Lösung: Mit dem Screwty ® sind Sie immer auf der sicheren Seite. Das Drehmoment lässt sich exakt auf die jeweilige Anforderung einstellen und die Steckverbinder sind perfekt verschraubt. Ihre Anlage ist somit gut geschützt. Der Screwty ® passt in 90 % aller Fälle auch für Steckverbinder anderer Anbieter. TOOL-TIPP Drehmoment-Schraubendreher Das Verschrauben der Haube am SAIVerteiler mit den manuellen Drehmomentschraubern gewähr leistet Ihnen Sicherheit und die Erfüllung der IPSchutzklassen. DMSI manuell 0,5 – 1,7 Best.Nr. 9918390000 SCHRAUBEN Verschraubungswerkzeug Der Screwty ® ist das ideale Werk zeug zum Verschrauben aller gängigen Sensor und Aktor Leitungen. Mit dem Screwty ® erreichen Sie auch schwer zugäng liche Rundsteckverbindungen. Screwty ® -M8-DM Best.Nr. 1900011000 Screwty ® -M12-DM Best.Nr. 1900001000 Kabelverschraubungswerkzeug Der stufenlos einstellbare FleCaFix erlaubt das Verschrauben bzw. Lösen von Kabelverschraubungen ohne Absetzen auch unter beengten Platz verhältnissen und verhindert eine Defor mierung der Kabelverschraubungen. FleCaFix 11–24 Best.Nr. 9015900000 Leitermarkierer Der SlimFixLeitermarkierer ist optimal zum Markieren von SAI Leitungen. Die Kennzeichnungen können Sie auch nachträglich noch problemlos aufbringen. SFC 2,5/12 Best.Nr. 1062010000 MARKIEREN Der richtige Dreh in jedem Moment Ein schneller und sicherer Anschluss muss auch an schwer zugänglichen Stellen sichergestellt sein. Das universelle Präzisionswerkzeug Screwty ® setzt für dieses Anforderungsprofil neue Maßstäbe. Die hohe Funktionalität und das ergonomische Griffdesign ermöglichen das bequeme Lösen und Fest- schrauben von Steckverbindern selbst unter schwierigsten Arbeitsbedingungen. Abmantelwerkzeug Das intelligente Werkzeug Stripper 6 –16 beschleunigt das Abmanteln von SAILeitungen, ohne die Innenleiter zu beschädigen. Stripper 6 –16 Best.Nr. 9203110000 ABISOLIEREN ABMANTELN Abisolierwerkzeug Die selbstjustierenden Abisoliermesser der stripax ® gewährleisten ein präzises Schneiden der Isolation und vermeiden Leiterbeschädigungen. stripax ® Best.Nr. 9005000000 Installation von Sensor-Aktor-Interface-Verteilern 12 Installation von Sensor-Aktor-Interface-Verteilern 13

Das Problem: Beim Abisolieren von Einzelleitern eines mehradrigen Kabels besteht die Gefahr, dass die Einzellitzen der schon abiso lierten Kabel durch das Werkzeug beschädigt werden. Die Lösung: Durch die einzigartige Funktion des zuschaltbaren Teilabisolierens bei der stripax ® verbleibt der Isolationsrest auf dem Leiter. Ein Aufspleißen oder Um knicken wird verhindert. Dies erleichtert die weitere Verarbeitung des Leiters. TOOL-TIPP Schraubendreher Mit den Weidmüller Schrauben drehern können Sie die Kontakt einheit betätigen, sodass der Leiter durch SchneidKlemmTechnik fest arretiert ist. SD 0,5x3,0x80 Best.Nr. 9008320000 SD 0,6x3,5x100 Best.Nr. 9008330000 SCHRAUBEN ABISOLIEREN Drehmoment-Schraubendreher Nur das Verschrauben mit dem richtigen Drehmoment gewähr leistet den IPSchutz der FieldPower ® Box. DMS manuell 2,0 – 8,0 Best.Nr. 9918380000 Wechselklinge WK K PZ2 Best.Nr. 9918620000 Variabel in jeder Situation Flexibilität ist im modernen Prozessmanagement von entscheidender Bedeutung. Zur Erreichung dieses Zieles leistet das Abmantelwerkzeug AM 16 bei der Installation der FieldPower ® Box einen wertvollen Beitrag. Durch ein schwenkbares Messer und das kompakte Design ermöglicht das Werkzeug ein exaktes Abmanteln von Rundkabel an jeder Stelle des Kabels – selbst unter beengten Platzverhältnissen. So bleiben Sie flexibel und können auf jede Anforderung individuell reagieren. Schneidwerkzeug Mit ihren speziellen Schneiden formen aus hochwertigem Material ermöglichen unsere KTWerkzeuge ein quetschfreies Schneiden von Rund und Flachbandkabeln. KT 12 Best.Nr. 9002660000 KT 20 Best.Nr. 9002300000 ABMANTELN SCHNEIDEN Abmantelwerkzeug Mit dem Abmantelwerkzeug AMF 6/10 für Flachbandkabel können Sie die Isolation sowohl auf der Fläche als auch an den Kanten präzise trennen – ohne die Innenleiter zu beschädigen. AMF 6/10 Best.Nr. 9204180000 Abmantelwerkzeug Das kompakte Design in Kombination mit dem schwenkbaren Messer für Rund und Längsschnitte vereinfacht das Abmanteln im Kabelkanal. AM 16 Best.Nr. 9204190000 Installation von Komponenten zur dezentralen Energieverteilung 14 Installation von Komponenten zur dezentralen Energieverteilung 15 Abisolierwerkzeug Die stripax ® lässt sich einfach auf unterschiedlichste Isolationsstärken einstellen – Einzelleiter werden automatisch abisoliert. stripax ® Best.Nr. 9005000000

Schneid-, Abisolier- und Crimpwerkzeug Die stripax ® plus 2.5 vereint die 3 Funktionen Schneiden, Abisolieren und Crimpen in einem Werkzeug. stripax ® plus 2.5 Best.Nr. 9020000000 Das Problem: Während der Kabelverarbeitung benötigt der Anwender in den meisten Fällen Ab isolier, Schneid und Crimpwerkzeuge. Hinzu kommt die Schwierigkeit, benötigte Aderendhülsen exakt auf den Leiter zu schieben, besonders wenn man Hand schuhe trägt. Die Lösung: Die stripax ® plus 2.5 bietet alle Funktionen in einem: Schneiden, Abiso lieren und Crimpen von 0,5 bis 2,5 mm. Durch die automatische Zuführung der verketteten Aderendhülsen entfällt das Suchen und Aufschieben der Hülsen auf den Leiter. Mit der stripax ® plus 2.5 können Kosten eingespart sowie Platzbedarf und Gewicht im Werkzeugkoffer verringert werden. TOOL-TIPP ABISOLIEREN Drehmomentschrauber Der DMSI manuell gewährleistet eine feste und sichere Verschraubung von Flanschplatte und Gehäuse. Das Gehäuse ist dicht und der IPSchutz sichergestellt. DMSI manuell 0,5 – 1,7: Best.Nr. 9918390000 DMSI manuell 2,0 – 8,0: Best.Nr. 9918400000 Sechskant-Steckschlüssel Der SechskantSteckschlüssel mit SoftFinishGriff sorgt für ein komfortables Schrauben und optimale Handhabung dank ergonomisch perfektem Griff design. SK 10,0 x125 Best.Nr. 9009070000 Perfekter Schutz in allen Bereichen Elektrische Verbindungstechnik wird in gefährdeten Bereichen durch den Einsatz unserer hochwertigen Gehäuse vor äußeren Einflüssen aller Art geschützt. Auch hier gilt: je besser das Werkzeug, desto perfekter das Ergebnis – so wie bei unserem hydraulischen Blechlocher. Dieses Hightech-Werkzeug garantiert eine millimetergenaue Ausstanzung von Löchern und schafft damit die optimale Voraussetzung für die Einhaltung der IP-Schutzklassen. STANZEN SCHRAUBEN Kabelverschraubungswerkzeug Durch stufenloses Einstellen verschie dener Schlüsselweiten ermöglicht der FleCaFix das Verschrauben und Lösen ohne zwischenzeitliches Absetzen. FleCaFix 11–24 Best.Nr. 9015900000 FleCaFix 24–36 Best.Nr. 9015980000 Hydraulischer Blechlocher Mit dem hydraulischen Blechlocher werden millimetergenau Löcher für die Anbringung von metrischen und PGVerschraubungen gestanzt. IE-KO-HAT Best.Nr. 1966810000 KOS-M 16 Best.Nr. 9204880000 Installation von Gehäusen 16 Installation von Gehäusen 17 SCHNEIDEN CRIMPEN

Das Problem: Wenn Aderendhülsen und Werkzeug von unterschiedlichen Anbietern stam men, ist die Gewährleistung nach DIN EN 603522 nicht erfüllt. Die Folge: Aderendhülsen können aufplatzen oder die Leiterauszugskräfte sind zu gering. Die Lösung: Wir bieten Ihnen perfekt aufeinander abgestimmte Aderendhülsen und Werk zeuge. Eine gleichbleibend hohe Ver arbeitungsqualität ist sichergestellt und normgerechtes Arbeiten sowie hohe Prozesssicherheit sind garantiert. TOOL-TIPP CRIMPEN TESTEN SCHRAUBEN Drehmoment-Schraubendreher Mit diesem Werkzeug arbeiten Sie immer im richtigen Drehmomentbereich. Das garantiert sicheres, gasdichtes Klemmen, keine mecha nische Zerstörung der Zug bügel und einen Spannungsfall deutlich unter den geforderten Grenzen. DMSI manuell 0,5 – 1,7 Best.Nr. 9918390000 Schneidwerkzeug Das Weidmüller ESDZangenSet gewährleistet ein sicheres und präzises Arbeiten an sensibler Elektronik. Das spezielle Griffmaterial verhindert elektrostatische Aufladungen. KOF SET ESD Best.Nr. 9205210000 Kleinste Leiter optimal verarbeiten Auch bei der Vorbereitung kleinster Leiter zum Anschluss an Leiterplatten- klemmen und Elektronik zeigt sich die große Leistungsstärke unserer Qualitätswerkzeuge – wie zum Beispiel des Kabelschneiders KT 8. Die innovative Schneidausbildung ermöglicht ein optimales Schneiden von feindrähtigen und mehrdrähtigen Leitern auch bei häufiger Anwendung. Sie erhalten immer einen sauberen Schnitt und sichern so die fehlerfreie weitere Verarbeitung des Leiters. ABISOLIEREN SCHNEIDEN Schneidwerkzeug Die speziell geformte Schneidausbildung des KT 8 erhöht die Schnittqualität bei kleinen Quer schnitten, wodurch eine korrekte Weiterverarbeitung gewährleistet ist. KT 8 Best.Nr. 9002650000 Installation von Leiterplatten- und Elektronikkomponenten 18 Installation von Leiterplatten- und Elektronikkomponenten 19 Spannungsprüfer Prüfen Sie eine Anlage oder entsprechende Anlagenteile auf einwandfreie Funktion. Die Weidmüller Spannungsprüfer erhalten Sie mit Digital oder LEDAnzeige. Digi-Check Pro Best.Nr. 9918870000 Combi-Check Pro Best.Nr. 1279330000 Abisolierwerkzeug Neben exakten Abisolierergebnissen bis 10 mm 2 erlaubt die abnehmbare Griffschale eine Anpassung der stripax ® an unterschiedliche Handgrößen und ermöglicht so eine optimale Kraft übertragung. Die Belastung wird dadurch deutlich verringert. stripax ® Best.Nr. 9005000000 Crimpwerkzeug Das drehbare Gesenk ermöglicht Ihnen das einfache Erstellen einer Crimpverbindung auch an schwer zugänglichen Stellen. Mit nur einem Gesenk erzielen Sie höchste Verarbeitungsqualität von 0,14 bis 6 mm 2 . PZ6 roto Best.Nr. 9014350000

Das Problem: Die speziellen Eigenschaften und Anforderungen von POFKabeln erfordern in der Regel ein aufwendiges Bearbeiten. Die Lösung: Durch exaktes Schneiden direkt an der Ferrule erübrigt sich das nachträgliche Polieren der Faser. TOOL-TIPP Allrounder für schnelle POF-Installation Polymere optische Fasern (POF) werden verstärkt in PROFINET- und EtherNet/IP-SC-RJ-Steckverbindern eingesetzt. Sie können hohe Datenmengen mit geringen Übergangsverlusten übertragen. Zur schnellen und einfachen Konfektionierung bietet Weidmüller das Werkzeug HTX-IE-POF an. Dieser „Allrounder“ eignet sich zum Abisolieren, Crimpen und Schneiden von bis zu 1 mm starken Fasern. Installation von POF-Steckverbindern Installation von POF-Steckverbindern 20 21 Abisolier-, Crimp- und Schneidwerkzeug Die Konfektionierung von SCRJSteckverbindern gestaltet sich in der Regel aufwendig. Mit Hilfe des Multifunktionswerkzeuges HTXIEPOF ist hingegen ein exaktes Schneiden der Fasern an der Ferrule möglich. Der Arbeitsgang wird dadurch beschleunigt, denn ein nachträgliches Polieren erübrigt sich. HTX-IE-POF Best.Nr. 1208870000 Tool-Set IE-POF Best.Nr. 1208930000 Schneidwerkzeug Durch die spezielle Werkzeug geometrie sowie das geschliffene, verzahnte Schneiden ist die KevlarSchere besonders zur Bearbeitung von AramidFasern geeignet. Kevlar-Schere Best.Nr. 1208910000 Industrial-Ethernet-LWL-Steckverbinder Weidmüller bietet ein umfangreiches Steck verbindersystem im Bereich der Daten und Signalübertragung, das mit allen Vorteilen der STEADYTEC ® Technologie ausgestattet ist. IE-PS-V14M-2SC-POF Best.Nr. 1191550000 IE-PS-SCRJ1-POF Best.Nr. 1206720000 PROFINET-POF-Repeater mit Diagnosefunktion Das Prüfgerät FreeCon Active testet die Übertragung von EthernetDaten in Echtzeit über den gesamten Leitungsweg. Bei Toleranzüberschreitung wird ein Alarm an die über geordnete Steuerung abgesetzt. IE-CDR-V14MSCPOF/VAPM-C Best.Nr. 1253240000 Schneid- und Abisolierwerkzeug Zwei Funktionen in einem bietet das DuplexWerkzeug multistripax ® POF. Es ermöglicht eine schnelle Abisolierung des Außenmantels und der Innenleiter von polymeren optischen Fasern und Kabeln. multi-stripax ® POF Best.Nr. 1208880000 AIE multi-stripax ® POF Best.Nr. 1212770000 SCHNEIDEN STECKEN ÜBERPRÜFEN ABISOLIEREN SCHNEIDEN CRIMPEN

Das Problem: Für die Verarbeitung von Solarkabeln werden verschiedene aufeinander abgestimmte Werkzeuge benötigt. Das bedeutet aufwendige und kosten intensive Arbeitsgänge. Die Lösung: Das PVSet WM4 bietet alle notwen digen Komponenten für die optimale Verarbeitung von Solarkabeln. Ein stabiler Transportkoffer enthält die multistripax ® PV, das Crimpwerkzeug CTF PV WM4, das MultiTool und den PhotovoltaikSteckverbinder WM4. Mit der zugehörigen Werkzeugtasche können alle Werkzeuge bequem an den Verarbeitungsort mitgenommen werden. Best.Nr. 1257780000 TOOL-TIPP Universell und schnell Zuverlässige Komponenten sind Voraussetzung für eine optimale Installation von Photovoltaikanlagen. Mit den Multifunktions- werkzeugen CTF PV WM4 und der multi-stripax ® PV bieten wir Ihnen eine professionelle Lösung zum Schneiden, Abisolieren und Crimpen von Solarkabeln. So stellen Sie nicht nur die Funk- tionsfähigkeit von Photovoltaikanlagen sicher, sondern sparen auch noch Zeit und Geld. Installation von Photovoltaik-Anschlussboxen Installation von Photovoltaik-Anschlussboxen 22 23 Crimpwerkzeug Unsere PhotovoltaikSteckverbinder WM4 und baugleiche Stecker lassen sich mit dem CTF PV WM4 optimal vercrimpen. Für alle anderen Stecker typen eignet sich das Crimpwerkzeug CTX PV. CTF PV WM4 Best.Nr. 1222870000 CTX PV Best.Nr. 1249710000 Multi-Tool Ein multifunktionales Werkzeug zum Verarbeiten und Konfektionieren des PhotovoltaikSteckverbinders WM4 und der PhotovoltaikAnschlussbox bietet das MultiTool. Multi-Tool PV Best.Nr. 1190490000 PV-Box D6.0 ES Best.Nr. 1110210000 Photovoltaik-Steckverbinder Die PhotovoltaikSteckverbinder WM4 sind gemäß der neuesten TÜVNorm DIN EN 50521 zugelassen. Sie vereinen 4mm² und 6mm²Leitungen in nur einem Crimpkontakt und halten einer Belastung von einem Nennstrom bis zu 30 A stand. Buchsengehäuse, 100er-Beutel Best.Nr. 1217960000 Buchsenkontakt, 100er-Beutel Best.Nr. 1217760000 Stiftgehäuse, 100er-Beutel Best.Nr. 1217850000 Stiftkontakt, 100er-Beutel Best.Nr. 1217670000 Schneid- und Abisolierwerkzeug Die multistripax ® PV ist das erste praxisorientierte Multifunktionswerk zeug zum Schneiden und Abisolieren von Solarkabeln. multi-stripax ® PV Best.Nr. 11190490000 AIE multi-stripax ® PV Best.Nr. 1204280000 CRIMPEN SCHNEIDEN ABISOLIEREN STECKEN VERARBEITEN

Fertigungskompetenz Fertigungskompetenz 25 Unsere professionellen Werkzeuge sind das Ergebnis eines intensiven Entwicklungsprozesses, der sich konsequent an den Anforderungen der Praxis orientiert. Denn nur wer seine Kunden kennt, die Arbeitsprozesse versteht und bestrebt ist, diese ständig zu optimieren, kann auch das perfekte Werkzeug für sie entwickeln. Lange Lebensdauer und applikationsorientierte Funktionen sind uns dabei genauso wichtig wie die Schaffung optimaler Arbeits bedingungen. Ein gutes Werkzeug muss perfekt in der Hand liegen. Deshalb legen wir größten Wert auf eine bestmögliche Ergonomie, optimale Gewichtsverteilung und eine intuitive Bedienung. So schonen Sie Ihre Gesundheit und steigern die Effektivität Ihrer Arbeit. Geprüfte Qualität in allen Bereichen Die gleichbleibend hohe Qualität unserer Werkzeuge sichern wir durch ständige Tests im hauseigenen Labor. In diesen Qualitätsprozess integriert sind auch die mit unseren Werk zeugen verarbeiteten Kontakte und Leiter, die z. B. zusammen mit unseren Reihenklemmen intensiv getestet werden. Ob Einführbarkeit in den Nennklemmraum, Biegeprüfung oder Ausziehkraftprüfung – die komplexen, vernetzten Prüfverfahren geben Ihnen die Sicherheit, dass Produkte und Werkzeuge als System perfekt aufeinander abgestimmt sind. Als Anwender profitieren Sie von Präzisionswerkzeugen, die einwandfreie Funktion und beste Handhabung garantieren. So optimieren Sie den Arbeitsprozess und steigern Ihre Produktivität. Nur wer die Arbeit seiner Kunden kennt, kann auch das richtige Werkzeug dafür bauen. Lebensdauerprüfung der stripax ® im Weidmüller Labor Hochmoderne Fertigung von Präzisionsteilen Produkte sind meist nur so gut wie das Werkzeug, mit dem sie bearbeitet werden. Deshalb passt bei Weidmüller alles zusammen. Von der Reihenklemmenmontage bis zur Installation empfindlicher Elektronikkomponenten – wir haben für alle Anwendungen das passende Werkzeug. Unser Ziel: Ihnen die Arbeit zu erleichtern und dabei Ihre Wirtschaftlichkeit zu erhöhen.

Ihre Vorteile 26 Ihre Vorteile 27 Sicherheit erhöhen Flexibilität steigern Kosten senken Produktivität sichern Mit unserem Service zur Werkzeug Zertifizierung bieten wir Ihnen einen zusätzlichen Mehrwert. Dieses technische Prüfver fahren beinhaltet die regelmäßige Wartung des Werkzeuges. So sind Sie immer auf der sicheren Seite. Flexibilität bedeutet Arbeiten ohne Kom promisse. Ob für den Einhandbetrieb, den Einsatz unter engen Platzverhältnissen oder mit individueller Anpassung an die Handgröße – unsere Werkzeuge sind perfekt auf jede Anwendung abgestimmt. Sie müssen nicht improvisieren und sparen am Ende Kraft, Zeit und Kosten. Unsere Werkzeuge helfen sparen. Mit innovativer Technologie lassen sich zum Beispiel mehrere Schritte in einem Arbeits gang erledigen. Ausgefeilte Ergonomie ermöglicht schnelleres Arbeiten und hohe Präzision minimiert Fehlerquellen. Dadurch reduzieren Sie die Kosten und steigern Ihre Wirtschaftlichkeit. Mit Produkten und Werkzeugen aus einer Hand arbeiten Sie höchst profitabel. Das perfekte Zusammenspiel sichert Ihnen nachhaltige Wettbewerbsvorteile. Sie können motiviert arbeiten, begeistern Ihre Kunden und sind für die Heraus forderungen der Zukunft gerüstet.

Bestellnummer: 1340880000/02/2012/SMKW www.weidmueller.com Ägypten Argentinien Aserbaidschan Australien Bahrain Belgien Bosnien und Herzegowina Brasilien Bulgarien Chile China Costa Rica Dänemark Deutschland Ecuador Estland Finnland Frankreich Griechenland Großbritannien Hongkong Indien Indonesien Iran Irland Island Israel Italien Japan Jordanien Kanada Kasachstan Katar Kolumbien Korea Kroatien Kuwait Lettland Libanon Litauen Luxemburg Malaysia Malta Mazedonien Mexiko Moldau Neuseeland Niederlande Norwegen Oman Österreich Pakistan Peru Philippinen Polen Portugal Rumänien Russland Saudi-Arabien Schweden Schweiz Serbien Singapur Slowakei Slowenien Spanien Südafrika Taiwan Thailand Tschechien Tunesien Türkei Ukraine Ungarn Uruguay Usbekistan Venezuela Vereinigte Arabische Emirate Vereinigte Staaten Vietnam Weißrussland Weidmüller – Partner der Industrial Connectivity. Als erfahrene Experten unterstützen wir unsere Kunden und Partner auf der ganzen Welt mit Produkten, Lösungen und Services im industriellen Umfeld von Energie, Signalen und Daten. Wir sind in ihren Branchen und Märkten zu Hause und kennen die technologischen Herausforderungen von morgen. So entwickeln wir immer wieder innovative, nachhaltige und wertschöpfende Lösungen für ihre individuellen Anforderungen. Gemeinsam setzen wir Maßstäbe in der Industrial Connectivity. Wir können nicht ausschließen, dass in unseren Druckschriften oder in Software, die zu Bestellzwecken dem Kunden übergeben wird, Fehler enthalten sind. Wir sind bemüht, solche Fehler, sobald sie uns bekannt werden, zu korrigieren. Für alle Bestellungen gelten unsere allgemeinen Lieferbedingungen, die Sie auf der Internetseite unseres Gruppenunternehmens, bei dem Sie Ihre Bestellung aufgeben, einsehen können und die wir Ihnen auf Wunsch auch gerne zusenden. www.weidmueller.com/tools
