Vielfältige KNX-Lösungen für den Zweckbau

Präsenzmelder für mehr Sicherheit, Raumtemperaturregler für die richtige Balance zwischen Wärme und Kühlung, Raumluftsensor für frische Luft und dazu noch Tasterankopplung. Der Marktführer für Elektroinstallationstechnik realisiert flexible Lösungen, die sich jederzeit an veränderte Gegebenheiten oder Anforderungen anpassen lassen.

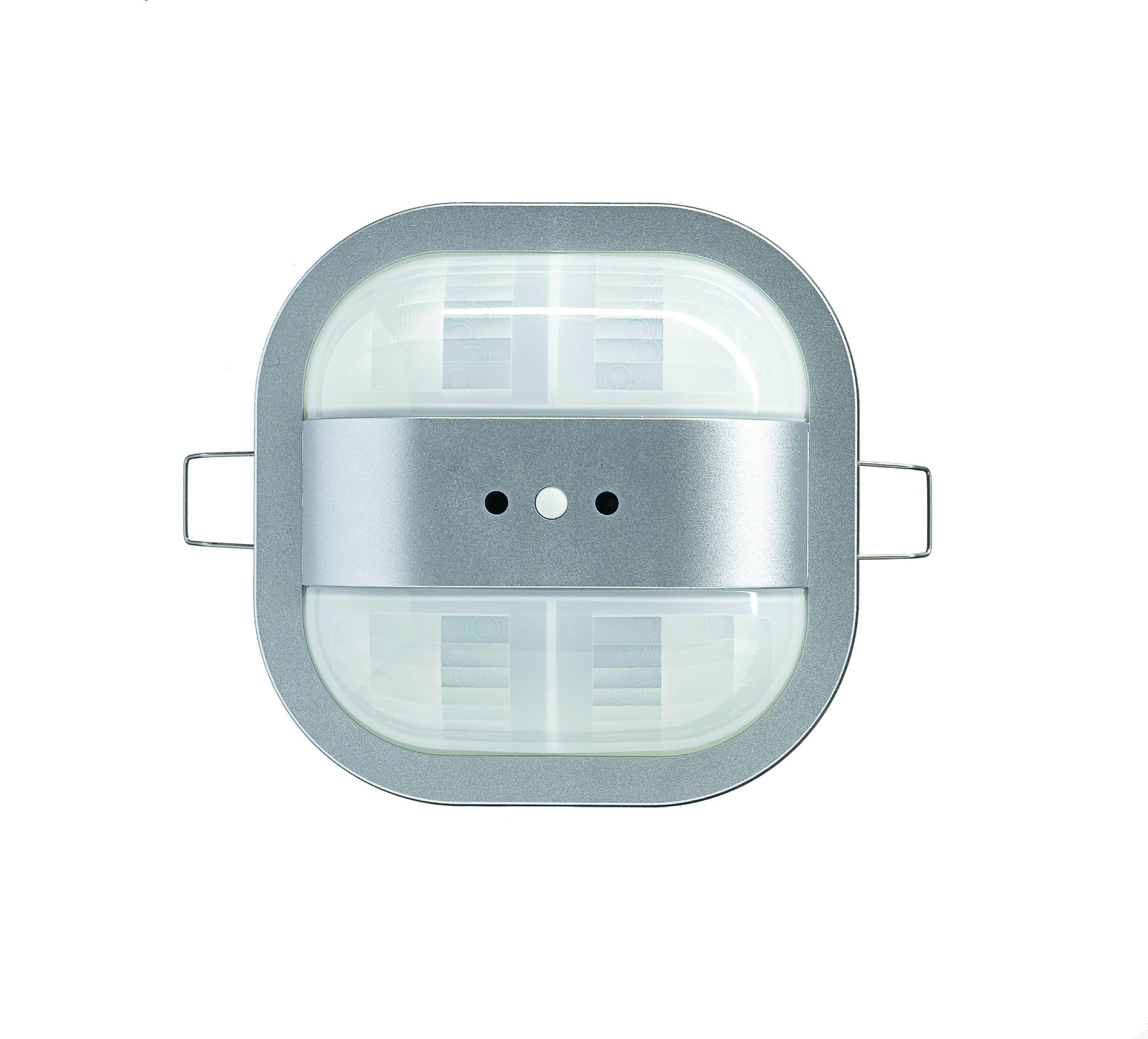

Mit den Busch-Präsenzmeldern Corridor KNX und Corridor Premium KNX erweitert Busch-Jaeger sein Produktportfolio im Bereich Gebäudeautomation. Der wesentliche Unterschied zu herkömmlichen Präsenzmeldern liegt im Erfassungsbereich, der bei beiden Varianten rechteckig und nicht kreisförmig ist. Die Erfassung ist somit optimal auf lange, schmale Flure abgestimmt. Damit sind diese Präsenzmelder zum Beispiel für Objekt- und Verwaltungsgebäude, Schulen, Altenheime, Krankenhäuser und Hotels interessant. Der Busch-Präsenzmelder Corridor KNX und Busch-Präsenzmelder Corridor Premium KNX sind problemlos in abgehängten Decken, mit Aufputzdose oder mit Hilfe eines Zwischenrings auch auf VDE-UP-Dosen montierbar.

Durch ihre flache Bauform und ein unauffälliges, elegantes Design in den Farbausführungen „studioweiß matt“ und „alusilber“ fügen sie sich dabei nicht nur perfekt in die Raumgestaltung, sondern auch in die bereits bestehende Design-Linie der KNX-Präsenzmelder ein. Beide Varianten – der Busch-Präsenzmelder Corridor KNX und die Premium-Version – verfügen über einen Erfassungsbereich von bis zu 30 x 3 Metern. Sie können als Decken-Bewegungsmelder, Präsenzmelder und als Überwachungsmelder genutzt werden.

Weiterer Vorteil des Busch-Präsenzmelders Corridor Premium KNX: Er hat einen integrierten Objekt- Raumtemperaturregler mit Temperatursensor. Ebenso überzeugt er durch seine Programmierbarkeit per Infrarot-Fernbedienung. Dies ermöglicht dem Installateur eine komfortable Inbetriebnahme, da er die Aktivierung des Programmiermodus per Fernsteuerung durchführen kann.

Objekt-Raumtemperaturregler bietet Wahlfreiheit

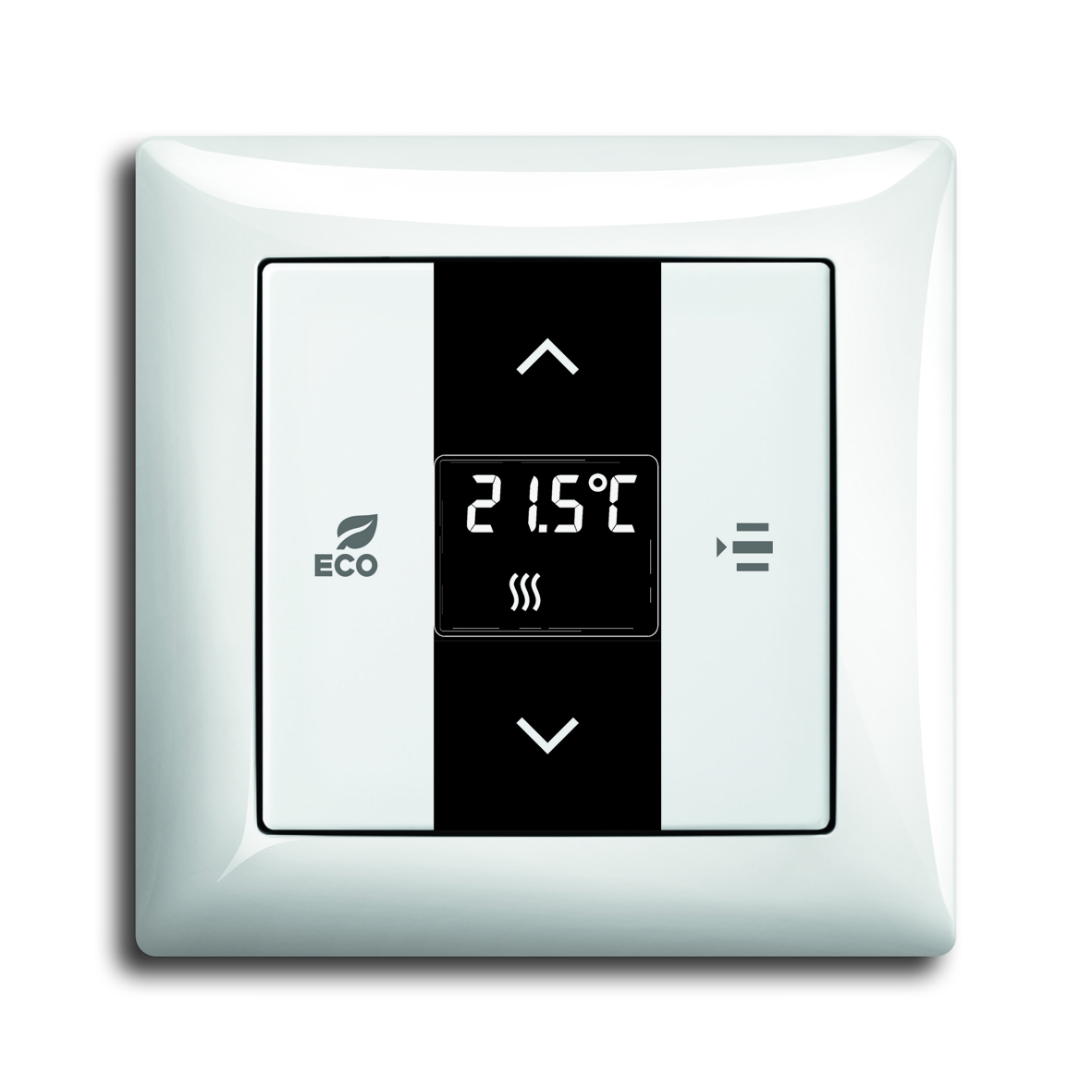

Mit dem Objekt-Raumtemperaturregler (RTR) mit 5-fach-Universaleingang erweitert Busch-Jaeger sein Sortiment. Eine manuelle Steuerung des Gerätes ist nicht möglich, die Bedienung erfolgt über den KNX-Bus. Dabei fungiert ein weiterer Raumtemperaturregler mit manueller Bedienung aus dem KNX-Sortiment als Slave-Gerät und greift auf den Objekt-Raumtemperaturregler (Master) zu. Die fünf Binäreingänge können wahlweise als Analogeingang und zwei Eingänge wahlweise zur Kontaktierung eines Temperaturfühler-Eingangs genutzt werden.

Für ein Maximum an Flexibilität sorgt die Tasterankopplung mit Mittelstellung. In der Unterputzdose montiert, nimmt sie die Wippen der gängigen Schalterprogramme von Busch-Jaeger auf und kann nun problemlos auch für KNX verwendet werden. Das sorgt für völlige Wahlfreiheit und vereinfacht die Nachrüstung. Die Tasterankopplung erschließt die ganze Vielfalt der Schalterprogramme für KNX. Wippen aus den gängigen Programmen können nun durch einfaches Aufstecken zum KNX-Taster werden, der nicht nur ein- und ausschalten, sondern auch dimmen oder den Status über eine LED anzeigen kann. Die Tasterankopplung verfügt über jeweils eine RGB-LED pro Wippe zur Darstellung des Busch-Jaeger-Farbkonzeptes. Der integrierte Temperaturfühler dient zur genauen Erfassung der Ist-Temperatur im Raum.

Drei-in-Eins – der Vorteil der neuen ABB DALI-Gateways

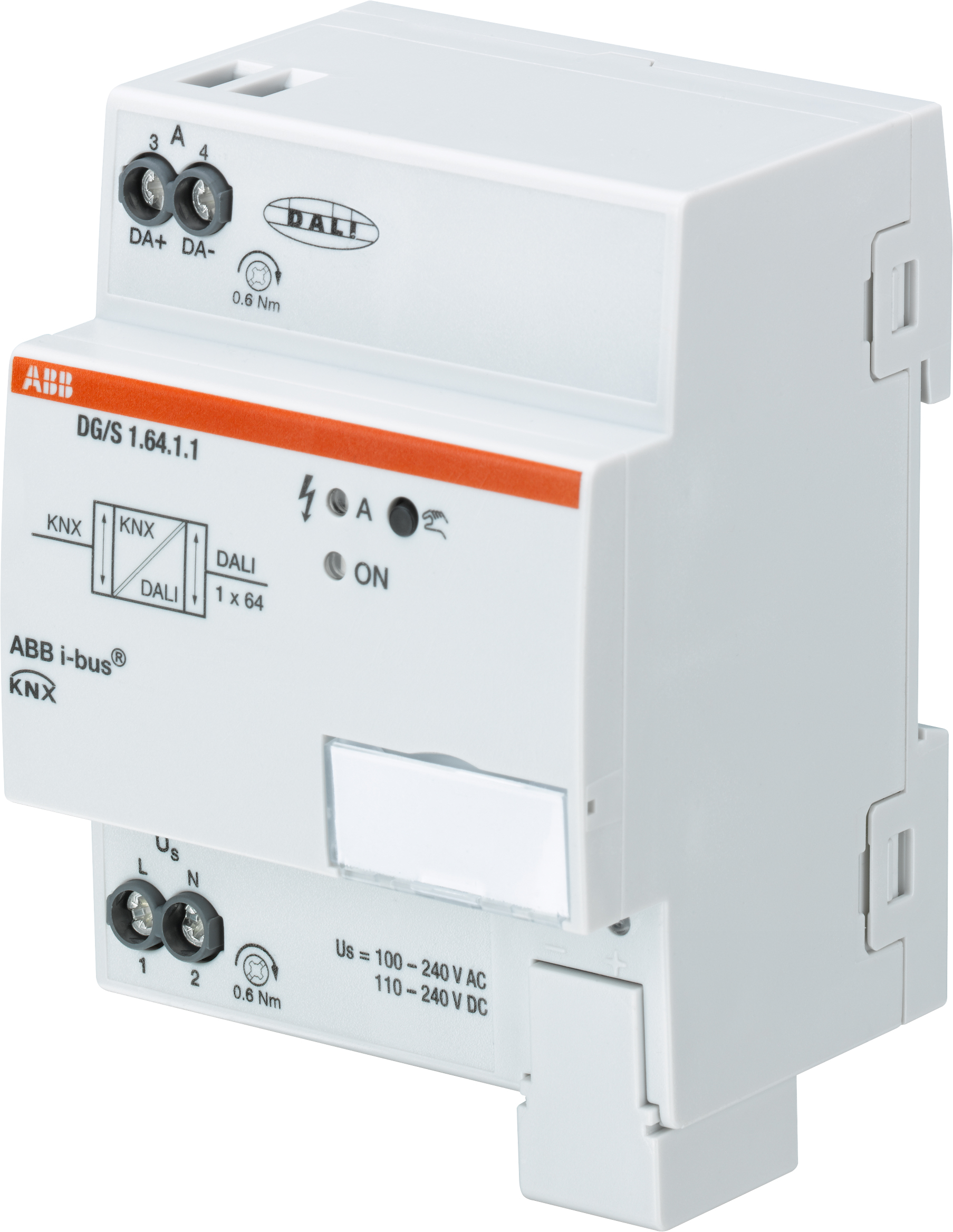

Vervollständigt wird das Produktportfolio durch den Konzernverbund, beispielsweise durch die DALI-Gateways von ABB Stotz-Kontakt. Die neuen ABB i-bus® KNX DALI-Gateways DG/S 1.64.1.1 (ein DALI-Ausgang) und DG/S 2.64.1.1 (zwei DALI-Ausgänge) enthalten eine integrierte DALI-Spannungsversorgung. Mit nur einem DALI-Gateway können einzelne DALI-Geräte, DALI-Gruppen und DALI-Einzelbatterie-Notleuchten in KNX integriert werden. Hier waren zuvor drei Gateways notwendig. Die Ansteuerung und Überwachung der DALI-Geräte erfolgt über KNX und kann via Broadcast, Einzel- oder Gruppen-Funktion realisiert werden. Für die Parametrierung in der ETS stehen Templates für eine vereinfachte und beschleunigte Inbetriebnahme zur Verfügung. Der Unterschied zwischen den beiden Gateways liegt darin, dass die Version DG/S 2.64.1.1 durch den zweiten Ausgang die doppelte Anzahl an DALI-Geräten, Gruppen und Notleuchten unterstützt.

Das umfassende und modernisierte KNX-Zweckbau-Sortiment bietet optimale und vielfältige Anwendungsmöglichkeiten mit Top-Funktionalität.

Komfortable Steuerungsmöglichkeiten durch Busch-ControlTouch® KNX

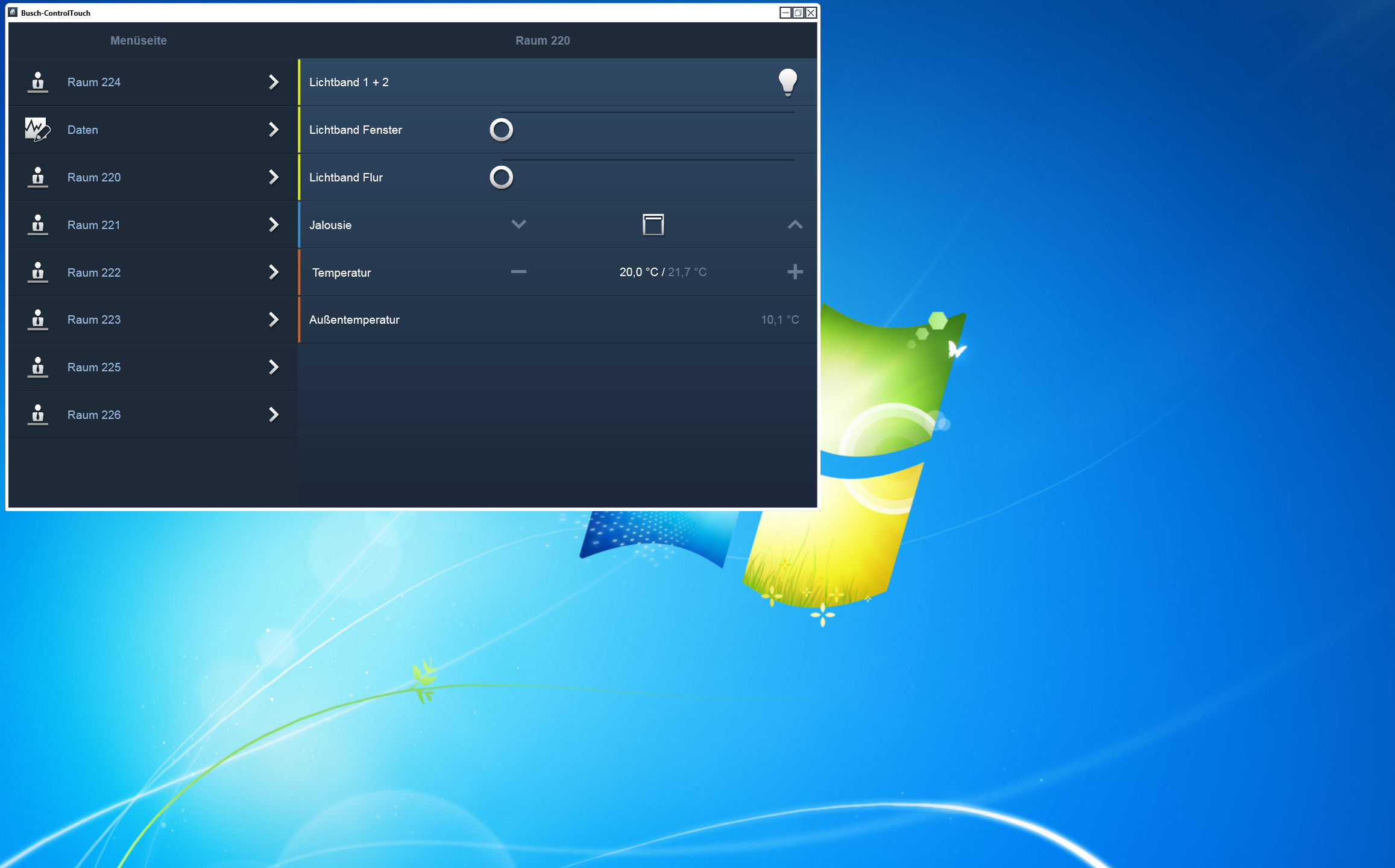

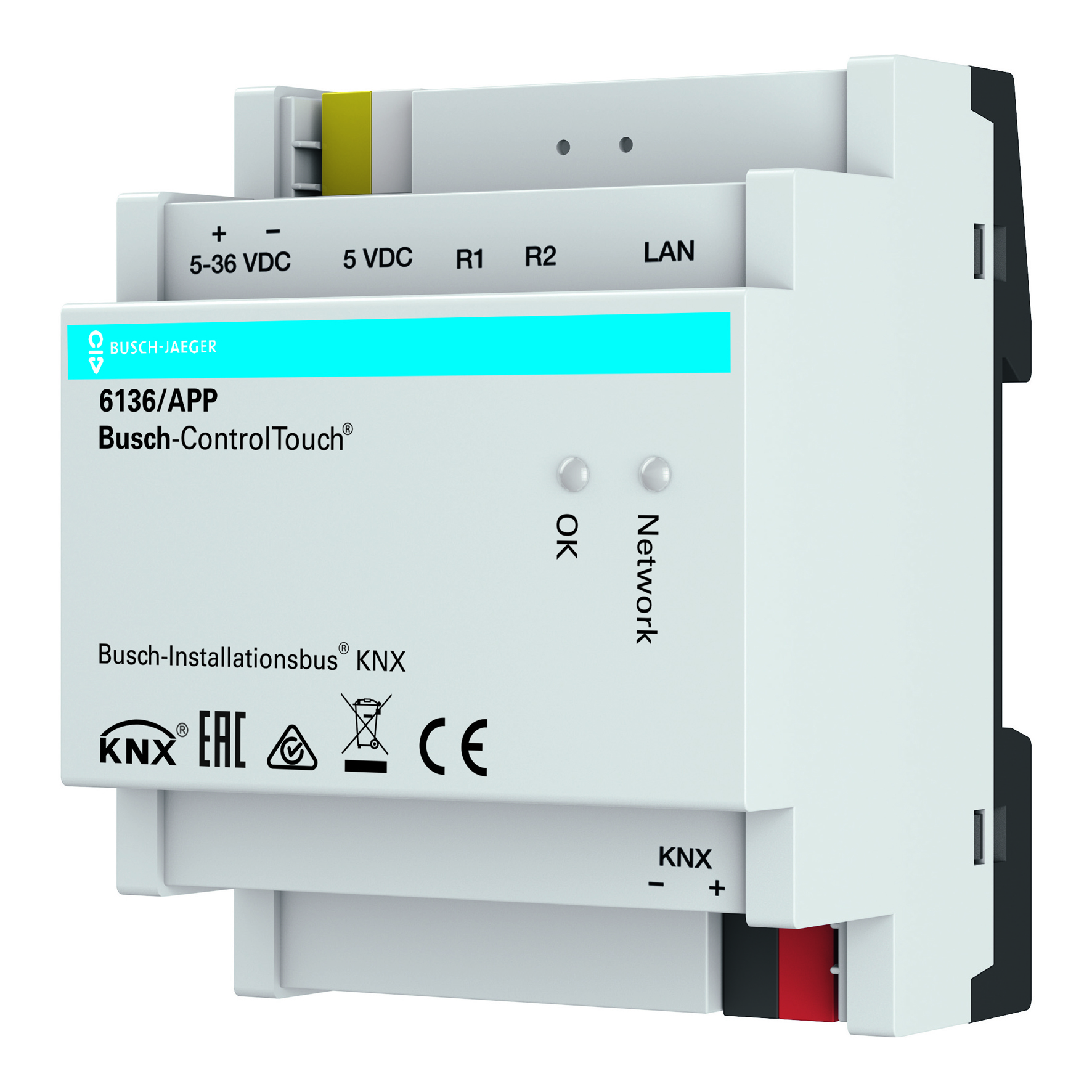

Mit Busch-ControlTouch® KNX von Busch-Jaeger können alle KNX-Komponenten unabhängig von fest installierten Bedienelementen und Panels bedient werden. Die Steuerung erfolgt ausschließlich über eine App für Smartphone, Tablet oder Smartwatch. So werden mobile Endgeräte zur praktischen Fernbedienung für alle Gebäudefunktionen zu Hause oder am Arbeitsplatz. Zu den neuen Erweiterungen zählt eine Windows-Applikation. Mit dieser ist es jetzt möglich, die komplette KNX-Anlage nicht nur von mobilen Endgeräten zu steuern, sondern auch mit dem Windows-Rechner. So kann beispiels-
weise in einem Verwaltungsgebäude jeder Mitarbeiter von seinem Arbeitsplatz aus Beleuchtung, Beschattung sowie Heizung beziehungsweise Kühlung komfortabel bedienen.

Neben der Steuerung von Schaltern, Dimmern, Jalousien und Szenen bietet der Busch-ControlTouch® KNX die Möglichkeit, IP-Kameras, Sonos-Wireless-Boxen und Philips-Hue-Leuchten in das System einzubinden. Über die lokale Benutzer-Unterstützung können Rollen mit Benutzerrechten vergeben werden. Weitere Produktmerkmale sind der Szene-Editor, eine RGB-/RGBW-Unterstützung, die Wochenschaltuhr mit nützlicher Astrofunktion, eine optionale Präsenzerfassung sowie Alarmmeldungen via Push-Nachrichten oder E-Mail. ETS4- und ETS5-Projektdaten können vollständig hochgeladen bzw. importiert werden und stehen dann im myBUSCH-JAEGER-Internetportal zur Verfügung. Nun ist auch der Fernzugriff auf die KNX-Anlage über myBUSCH-JAEGER möglich. Dieser Service ist die ersten 30 Tage kostenlos (danach Euro 2,49 pro Monat; Kündigung jederzeit monatlich möglich).

Produktvorteile Busch-Präsenzmelder Corridor KNX

• Durch einen großen, rechteckigen Erfassungsbereich auch für lange, schmale Flure und Gänge ideal
• Flache Bauform und elegantes, unauffälliges Design in einer Linie mit den weiteren Busch-Präsenzmeldern
• Premium-Variante mit integriertem Raumtemperaturregler und Konstantlichtregler mit zweistufiger Abschaltung

Produktvorteile Objekt-Raumtemperaturregler

• Die Bedienung der Raumtemperaturregler-Funktion erfolgt über den KNX-Bus
• Fünf Binäreingänge – diese können wahlweise als Analogeingang und zwei Eingänge wahlweise zur Kontaktierung eines Temperaturfühler-Eingangs genutzt werden

Produktvorteile ABB DALI-Gateway

• DALI-Geräte, -Gruppen und -Notleuchten können in einem DALI-Gateway integriert werden
• Templates für eine vereinfachte und beschleunigte Inbetriebnahme stehen zur Verfügung

Produktvorteile Busch-ControlTouch® KNX

Smartphones, Tablets (iOS und Android) und die Apple-Watch werden zur
praktischen Fernbedienung

• Durch neue Applikation Steuerung über Windows-Rechner möglich
• Inbetriebnahme und Änderungen über das Internet
• Störung und Alarmmeldungen via Push-Nachrichten
• Fernzugriff über das Internetportal myBUSCH-JAEGER möglich

Sehen Sie hier den Busch-ControlTouch® KNX im Produkttest-Video.
