2-Leiter-Leiterplattenklemme 10 mm² Rastermaß 7,5 mm grau
2-Leiter-Leiterplattenklemme; 10 mm²; Rastermaß 7,5 mm; 7-polig; Push-in CAGE CLAMP®; grau

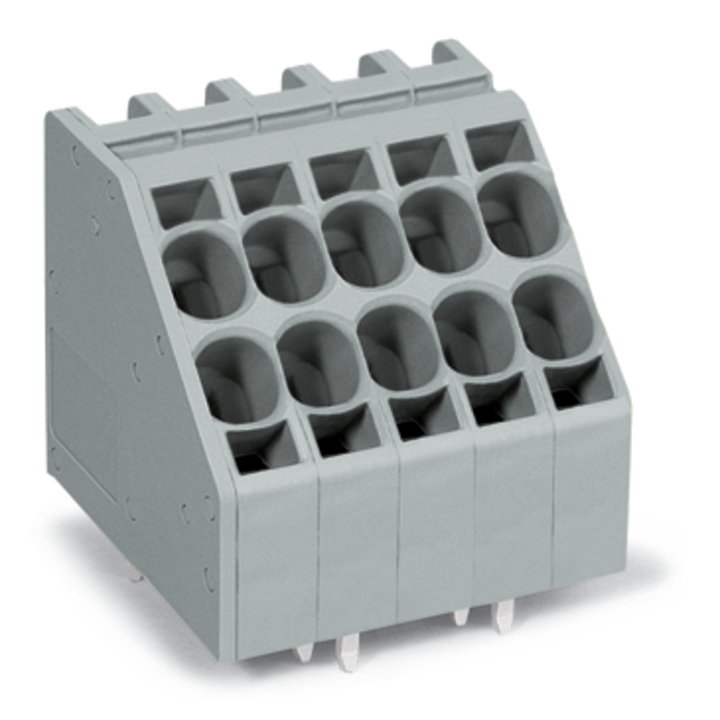

Leiterplattenklemme Serie 746 mit Betätigungswerkzeug

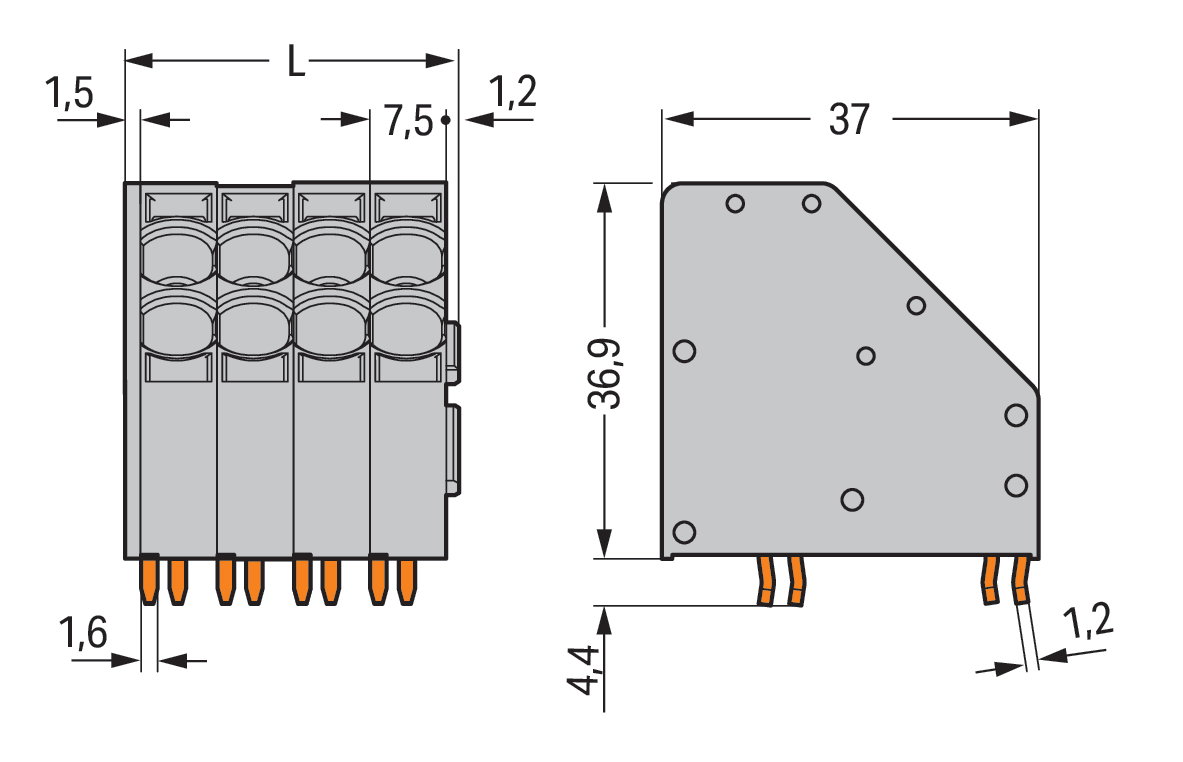

Die Leiterplattenklemme hat die Artikelnummer 746-2307 und ermöglicht eine einfache und sichere Verdrahtung. Mit unseren Leiterplattenklemmen erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 13 bis 15 mm benötigt. Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Tragen. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Abmessungen sind in Breite x Höhe x Tiefe (55,2 x 41,3 x 37) mm. In Abhängigkeit von der Leiterart eignet sich die Leiterplattenklemme für Leiterquerschnitte von 0,5 mm² bis 10 mm². Die Oberfläche der Kontakte ist aus Zinn. Über ein Betätigungswerkzeug wird diese Leiterplattenklemme betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Der Leiter wird in einem 45 °-Winkel zur Platine eingeführt.Produktkennzeichen
SKU: 746-2307
EAN: 4045454156596
GTIN: 4045454156596
MPN: 746-2307
Kategorien
Eigenschaften
|
Höhe
|
36.9
|
|
Gehäusefarbe
|
grau
|
|
Befestigungsart
|
löten
|
|
Länge des Pins
|
4.4
|
|
Anzahl der Etagen
|
2
|
|
Bemessungsspannung
|
1000
|
|

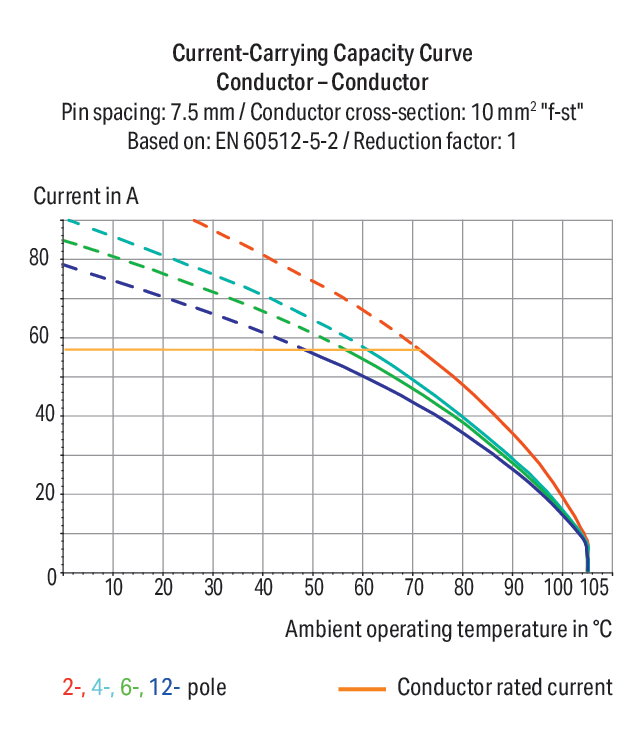

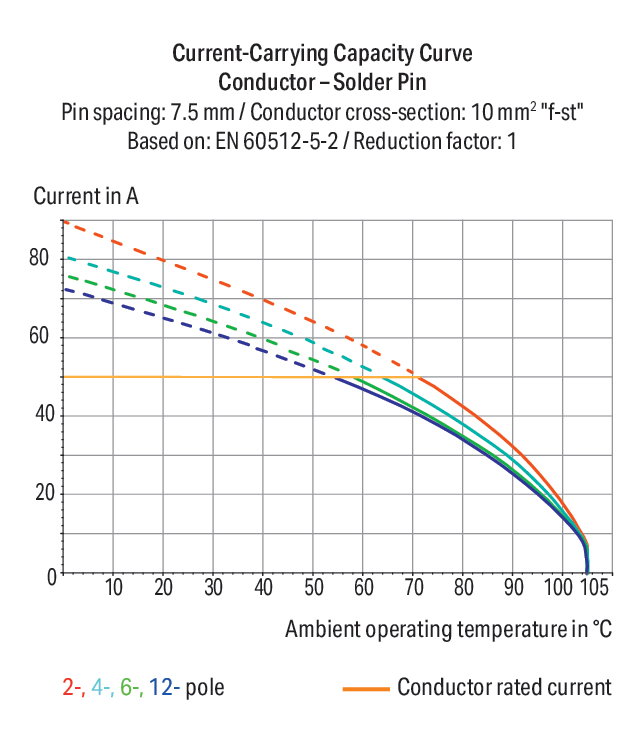

Bemessungsstrom In
|
50
|
|
Betriebstemperatur
|
-60 - 105
|
|
Verschmutzungsgrad
|
2
|
|
Anschlussart Leiter
|
Federzuganschluss
|
|
Art der Banderolierung
|
ohne
|
|
Bemessungsstoßspannung
|
8
|
|
Überspannungskategorie
|
III
|
|
Durchmesser Anschlusspin
|
-
|
|
Schutzart (IP), montiert
|
-
|
|
Anschlussart Leiterplatte
|
Lötanschluss
|
|

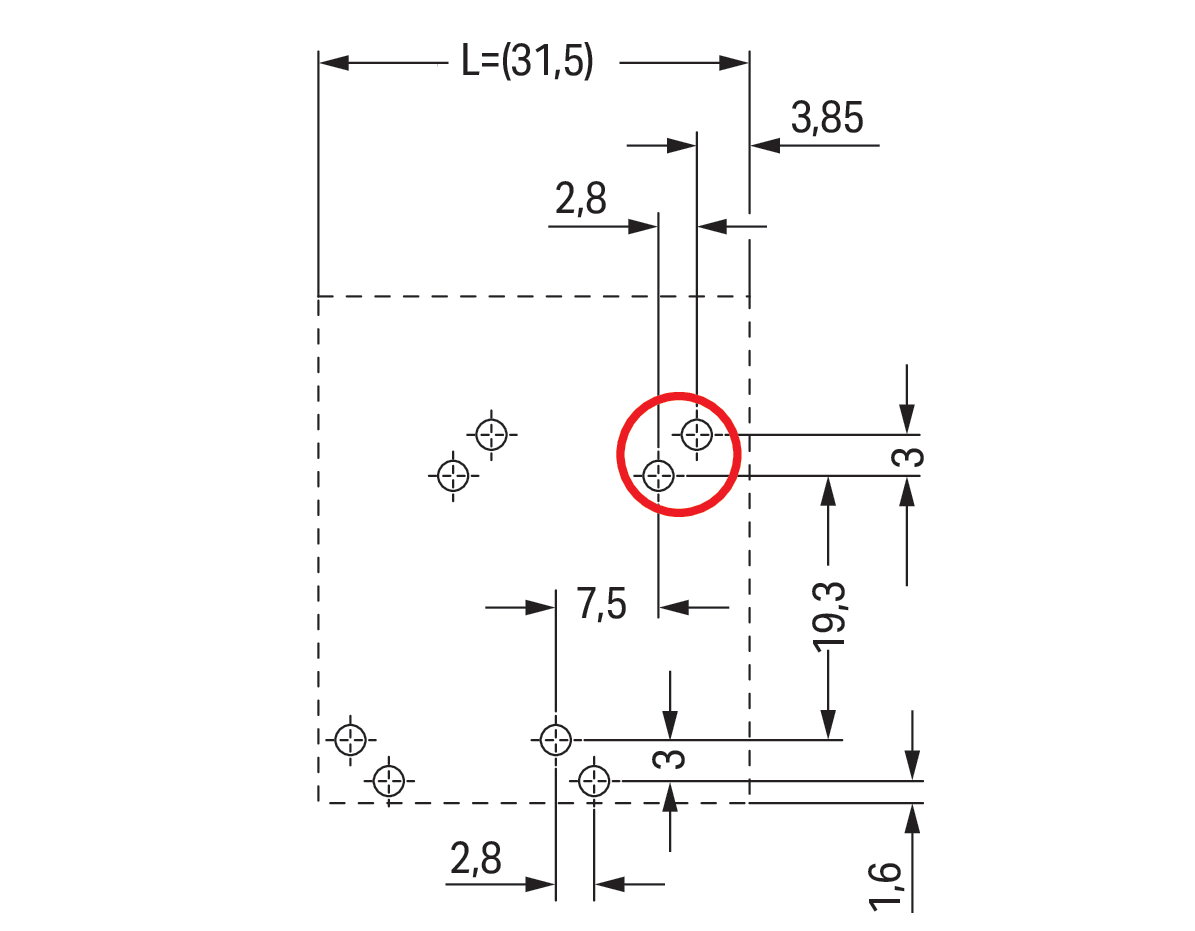

Rastermaß der Anschlüsse
|
7.5
|
|
Werkstoff des Isolierkörpers
|
Thermoplast
|
|
Art der Leiterplattenbefestigung
|
Anschlusskontakt
|
|
Werkstoff der Anschlussoberfläche
|
Zinn
|
|
Anzahl der elektrischen Anschlüsse
|
7
|
|
Winkel Leiterplatte/Leiteranschluss
|
45°/135° (schräg nach oben)
|
|
Anschließbarer Leiterquerschnitt eindrähtig
|
0.5 - 10
|
|
Anschließbarer Leiterquerschnitt mehrdrähtig
|
0.5 - 10
|
|
Brennbarkeitsklasse des Isolierstoffs nach UL94
|
V0
|
|
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse
|
0.5 - 6
|
|
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse
|
0.5 - 10
|
