Controller BACnet MS/TP

Controller BACnet MS/TP

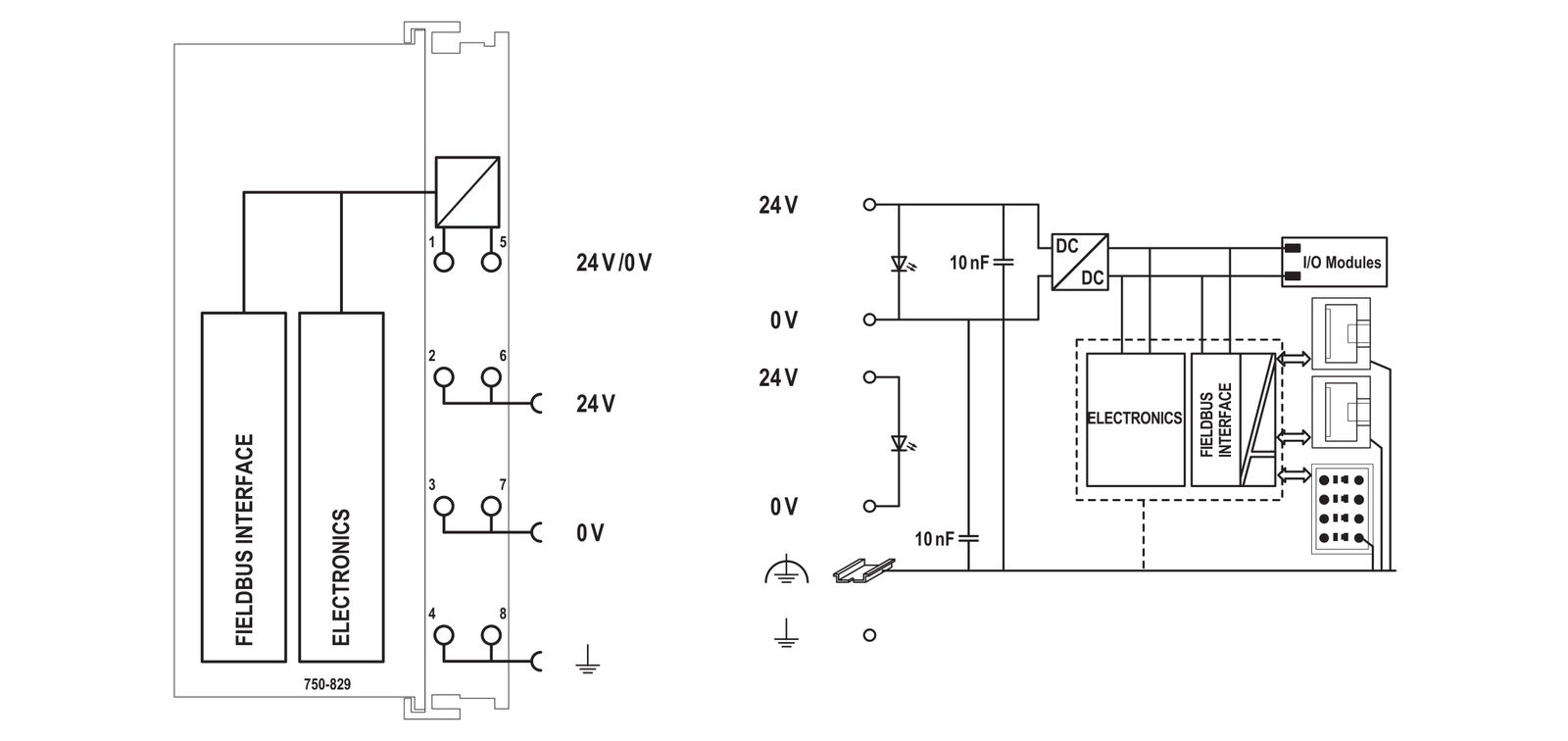

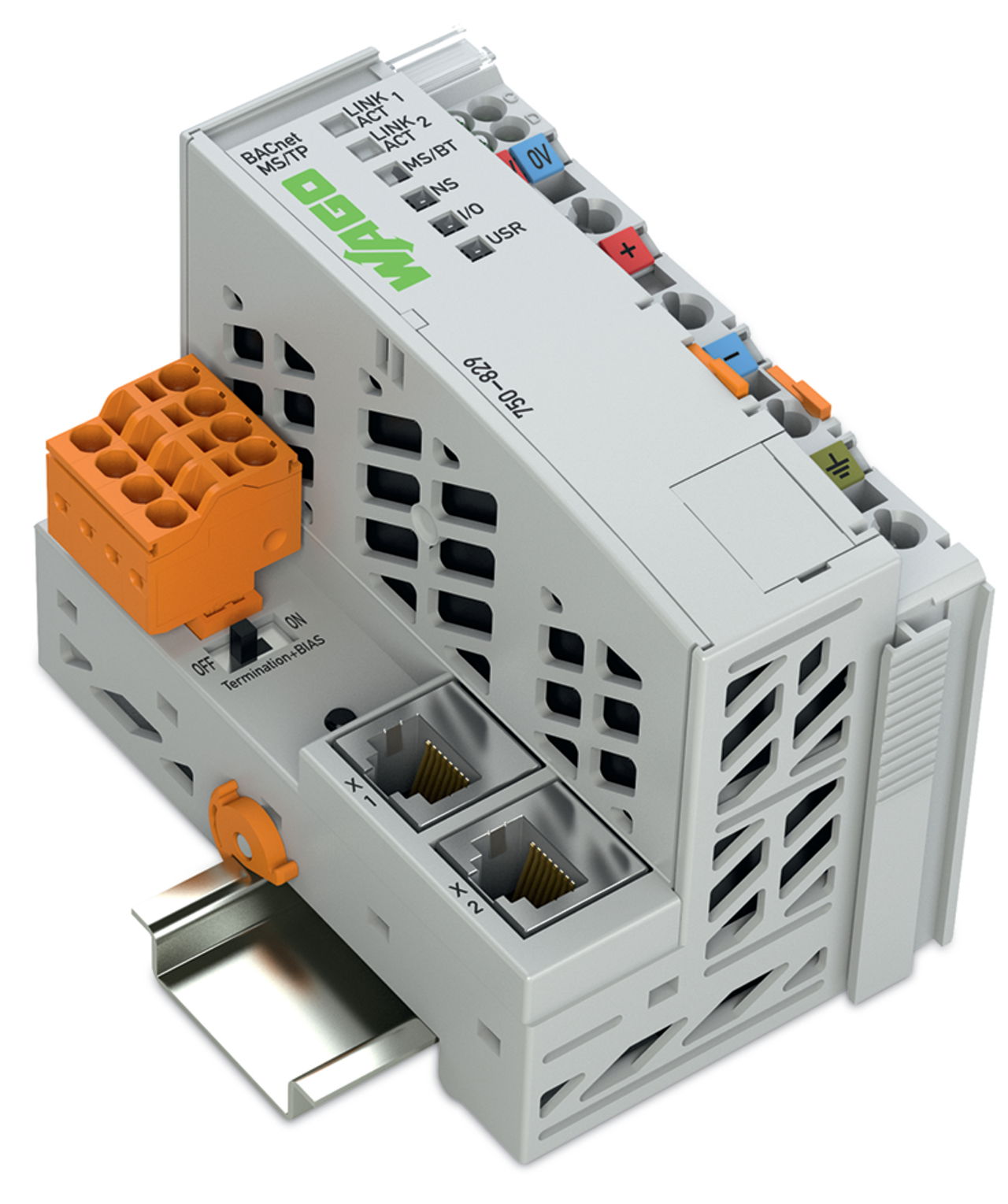

Der BACnet-MS/TP-Controller (750-829) verbindet das WAGO-I/O-SYSTEM mit dem Protokoll BACnet. Der 750-829 entspricht dem BACnet-Device-Profil B-BC gemäß DIN EN ISO 16484-5. Die Kommunikation mit anderen BACnet-Geräten erfolgt über BACnet MS/TP.

Er stellt intern 3 Funktionen bereit:

• 1. Native-Server: Für die an den Controller angeschlossenen Digitaleingangs-/-ausgangsmodule und Analogeingangs-/-ausgangsmodule werden automatisch passende BACnet-Objekte pro Kanal generiert.
• 2. Application-Server: Weitere, unterstützte BACnet-Objekte können über die IEC-61131-3-Programmierumgebung angelegt und einem BACnet-Netzwerk zur Verfügung gestellt werden.
• 3. Application-Client: Mit der Client-Funktionalität ist ein Zugriff auf Objekte und deren Eigenschaften von anderen BACnet-Geräten aus möglich.

Das Gerät ist programmierbar gemäß IEC 61131-3, unterstützt Multitasking und verfügt über eine gepufferte Echtzeituhr.

Als Service-Schnittstelle werden die ETHERNET-Schnittstellen z.B. für einen IEC-Download verwendet. Die zwei ETHERNET-Schnittstellen und der integrierte Switch ermöglichen darüber hinaus die ETHERNET-Verdrahtung in Linientopologie. Zusätzliche Infrastrukturelemente wie Switch oder Hub können somit entfallen. Beide Schnittstellen unterstützen Autonegotiation und Auto-MDI(X).

Ein integrierter Web-Server stellt dem Benutzer Konfigurationsmöglichkeiten und Statusinformationen des Controllers zur Verfügung. Der Webserver kann nicht über BACnet MS/TP verwendet werden.

Für die Erstinbetriebnahme muss über einen Standard-Web-Browser auf das Web-Based-Management (WBM) zugegriffen, dort die Baudrate festlegt und der MSTP-Feldbus aktiviert werden. Die weitere Konfiguration und Inbetriebnahme erfolgt dann mit der Windows-Software WAGO-BACnet-Konfigurator (mindestens V1.8), wofür ein zusätzlicher BACnet-Router im Netzwerk erforderlich ist.

Die unterstützten Objekte, Dienste und Eigenschaften sind dem PICS (Protocol Implementation Statement) zu entnehmen. Der Controller unterstützt maximal 250 BACnet-Objekte.

Über einen Schiebeschalter kann gemeinsam mit dem BIAS-Netzwerk ein Abschlusswiderstand auf die RS-485-Schnittstelle zugeschaltet werden.
