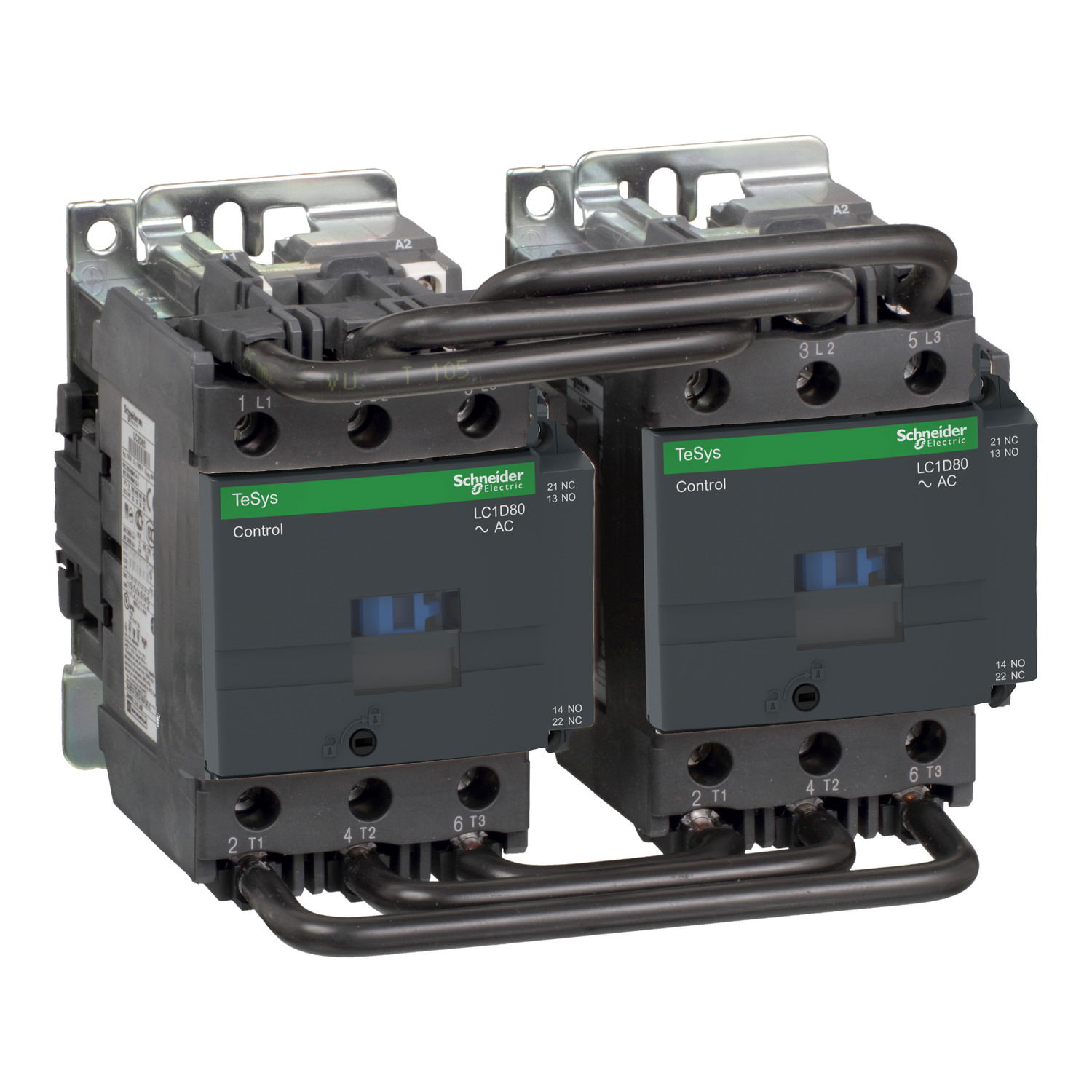

Wendeschützkombination, 3p+1S+1Ö, 37kW/400V/AC3 80A, Spule 48V 50/60Hz

Name: Wendeschützkombination, 3p+1S+1Ö, 37kW/400V/AC3 80A, Spule 48V 50/60Hz
Brand: Schneider Electric
SKU: LC2D80E7
Availability: OutOfStock

3-poliges Wendeschütz TeSys D für Motoranwendungen. Nennwert 80A AC-3 37kW@400V, beinhaltet eine 48V 50/60Hz AC-Spule, 2 Öffner+2 Schließer Hilfskontakte, eine mechanische Verriegelung.

Produktkennzeichen

SKU: LC2D80E7

EAN: 3389110463019

GTIN: 3389110463019

MPN: LC2D80E7

ETIM Group

Niederspannungsschaltgeräte

Videos

Promotional video

Spezifikationen

Höhe	127 mm
Tiefe	158 mm
Breite	182 mm
Funktion	Wendeschütz
Schutzart (IP)	IP20
Schutzart (NEMA)	sonstige
Betriebsspannung DC
Betriebsspannung AC 50 Hz	440 - 440.0 V
Betriebsspannung AC 60 Hz	440 - 440.0 V
Anschlussart Hauptstromkreis	Schraubanschluss
Spannungsart zur Betätigung	AC
Bemessungsbetriebsleistung NEMA	44.8 kW
Bemessungssteuerspeisespannung DC
Geeignet für Tragschienenmontage	Nein
Spannungsart der Betriebsspannung	AC
Anzahl der Hilfskontakte als Öffner	1
Anzahl der Öffner als Hauptkontakte
Anzahl der Hilfskontakte als Wechsler	-
Anzahl der Hilfskontakte als Schließer	1
Anzahl der Schließer als Hauptkontakte	3
Bemessungssteuerspeisespannung AC 50 Hz	48 - 48.0 V
Bemessungssteuerspeisespannung AC 60 Hz	48 - 48.0 V
Bemessungsbetriebsleistung bei AC-3, 400 V	37 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	-
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	80 A
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis	Schraubanschluss
