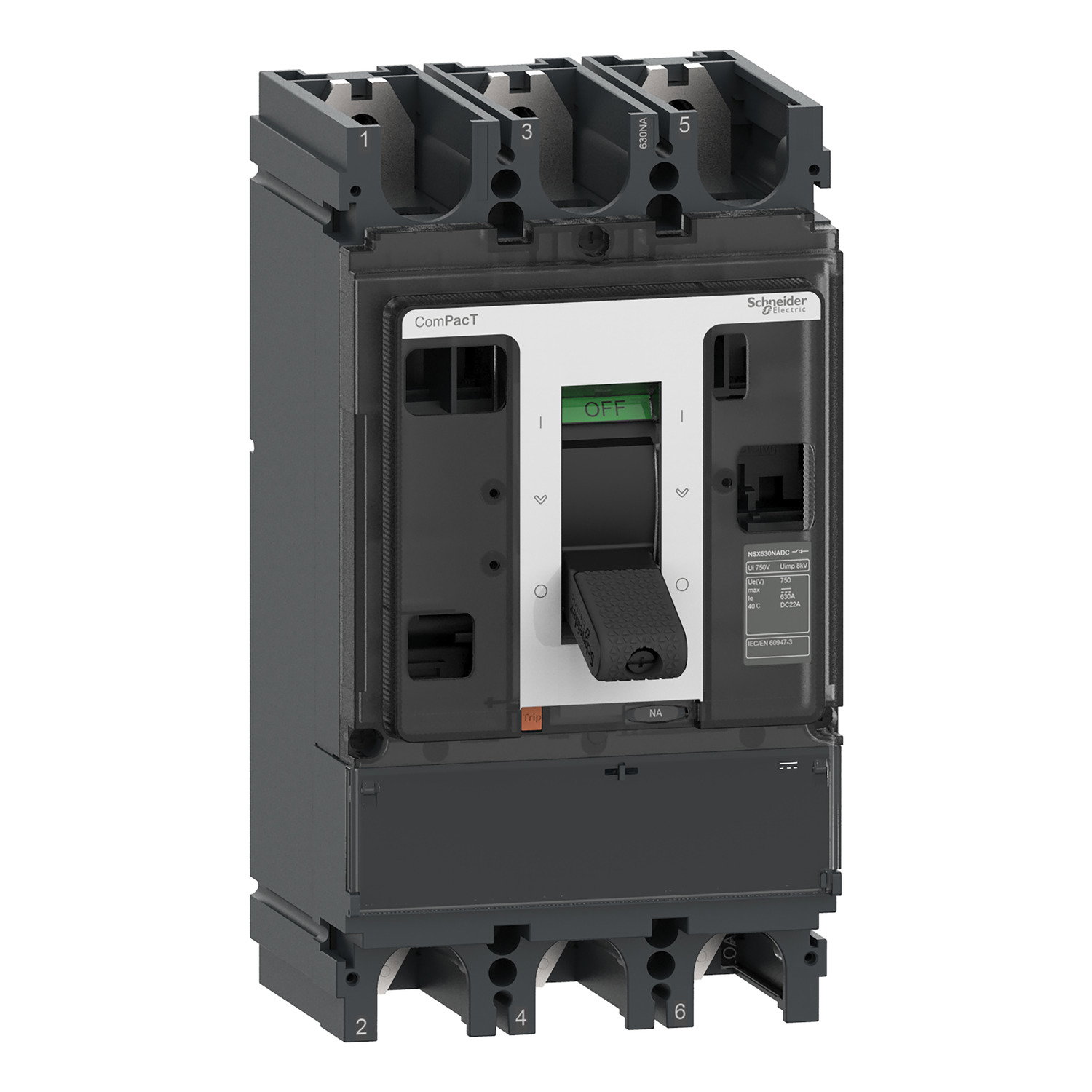

Lasttrennschalter ComPacT NSX630NA, DC, 630 A, 3P
ComPacT NSX630NA DC ist ein vollständiger Trennschalter mit 4 Polen. Es wird verwendet, um Stromverteilungskreise zu steuern und zu isolieren. Dazu ist ein vorgeschalteter Schutz erforderlich. Der Betriebsstrom beträgt 630 A bei 750 VDC für Gebrauchskategorien DC-22 A. Die Betriebsspannung beträgt 750 VDC. Es ist mit einer Reihe optionaler Funktionen und Zubehörteile ausgestattet, die mit den Leistungsschaltern ComPacT NSX gemeinsam verwendet werden. Die Abmessungen betragen 185 mm x 255 mm x 110 mm (H x B x T). Er ist konform mit internationalen Normen (IEC 60947), CCC und EAC-Spezifikationen.
Produktkennzeichen
SKU: C633630DS
EAN: 3606482003521
GTIN: 3606482003521
MPN: C633630DS
Kategorien
Eigenschaften
|
Höhe
|
255 mm
|
|
Tiefe
|
110 mm
|
|
Breite
|
140 mm
|
|
Polzahl
|
3
|
|
Verriegelbar
|
Ja
|
|
Gerätebauart
|
Einbaugerät Festeinbautechnik
|
|
Schutzart (NEMA)
|
-
|
|
Anzahl der Schalter
|
1
|
|
Motorantrieb optional
|
Ja
|
|
Bemessungsdauerstrom Iu
|
630 A
|
|
Motorantrieb integriert
|
Nein
|
|
Schaltleistung bei 400 V
|
-
|
|
Geeignet für Zwischenbau
|
Nein
|
|
Bemessungsbetriebsspannung
|
750 - 750.0 V
|
|
Breite in Teilungseinheiten
|
-
|
|
Schutzart (IP), frontseitig
|
IP20
|
|
Spannungsauslöser optional
|
Ja
|
|
Anschlussart Hauptstromkreis
|
Schraubanschluss
|
|
Ausführung als Hauptschalter
|
Ja
|
|
Ausführung als Wendeschalter
|
Nein
|
|
Geeignet für Verteilereinbau
|
Ja
|
|
Mit vormontierter Verkabelung
|
Nein
|
|
Farbe des Betätigungselements
|
schwarz
|
|
Geeignet für Bodenbefestigung
|
Ja
|
|
Ausführung als NOT-AUS-Einrichtung
|
Nein
|
|
Ausführung als Sicherheitsschalter
|
Nein
|
|
Anzahl der Hilfskontakte als Öffner
|
|
|
Ausführung des Betätigungselements
|
Knebel
|
|
Anzahl der Hilfskontakte als Wechsler
|
|
|
Bemessungsdauerstrom bei AC-21, 400 V
|
-
|
|
Bemessungsdauerstrom bei AC-23, 400 V
|
630 A
|
|
Bemessungskurzzeitstromfestigkeit Icw
|
7.5 kA
|
|
Geeignet für Frontbefestigung 4-Loch
|
Ja
|
|
Geeignet für Frontbefestigung Zentral
|
Nein
|
|
Anzahl der Hilfskontakte als Schließer
|
|
|
Bedingter Bemessungskurzschlussstrom Iq
|
-
|
|
Max. Bemessungsbetriebsspannung Ue bei AC
|
-
|
|
Bemessungsbetriebsleistung bei AC-3, 400 V
|
-
|
|
Ausführung als Wartungs-/Reparaturschalter
|
Ja
|
|
Bemessungsbetriebsleistung bei AC-23, 400 V
|
-
|
