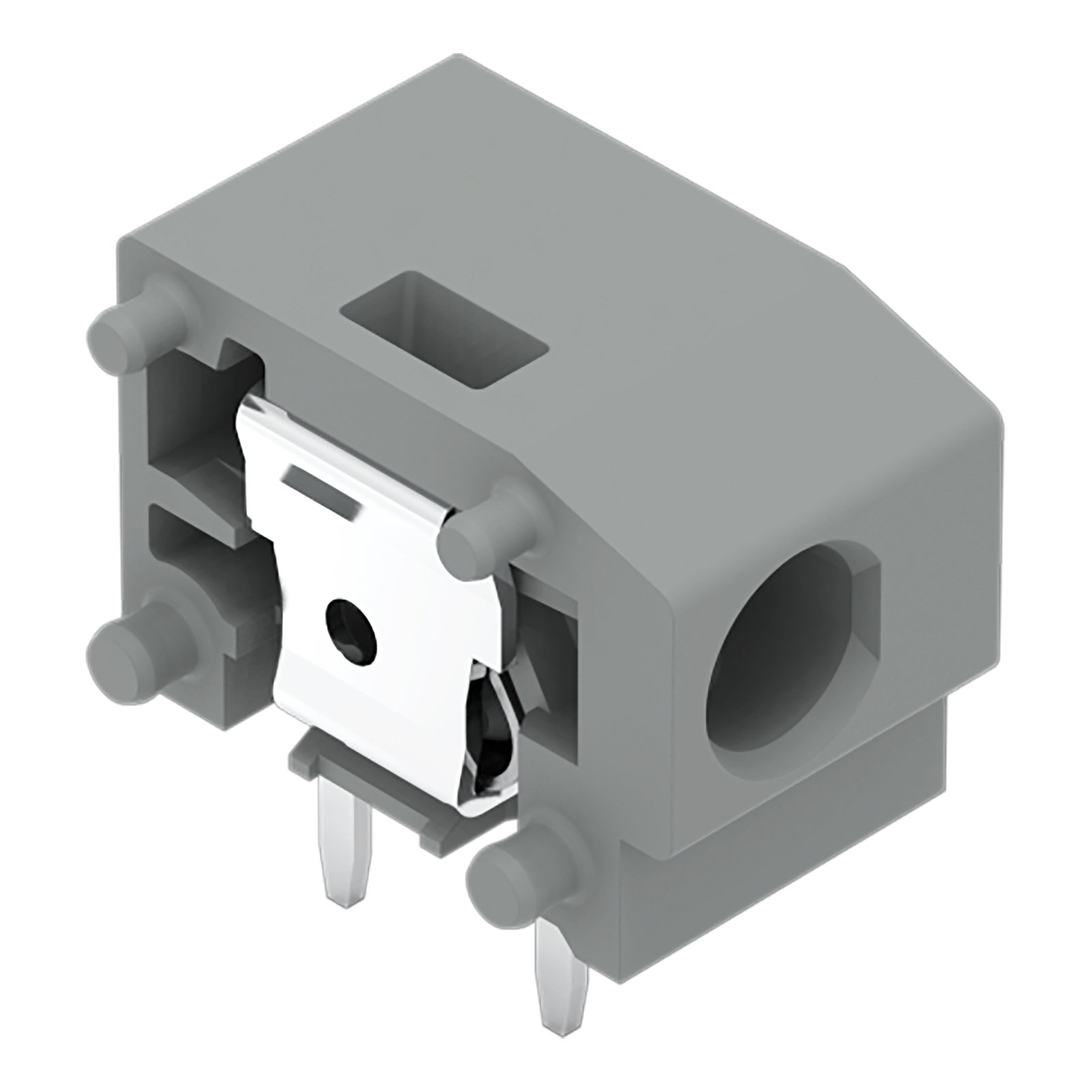

Anreihbare Leiterplattenklemme 2,5 mm² Rastermaß 7,5/7,62 mm hellgrün

Anreihbare Leiterplattenklemme 2,5 mm² Rastermaß 7,5/7,62 mm hellgrün

Anreihbare Leiterplattenklemme; 2,5 mm²; Rastermaß 7,5/7,62 mm; 1-polig; PUSH WIRE®; hellgrün

Leiterplattenklemme Serie 235 mit 0 ° Leitereinführung zur Platine

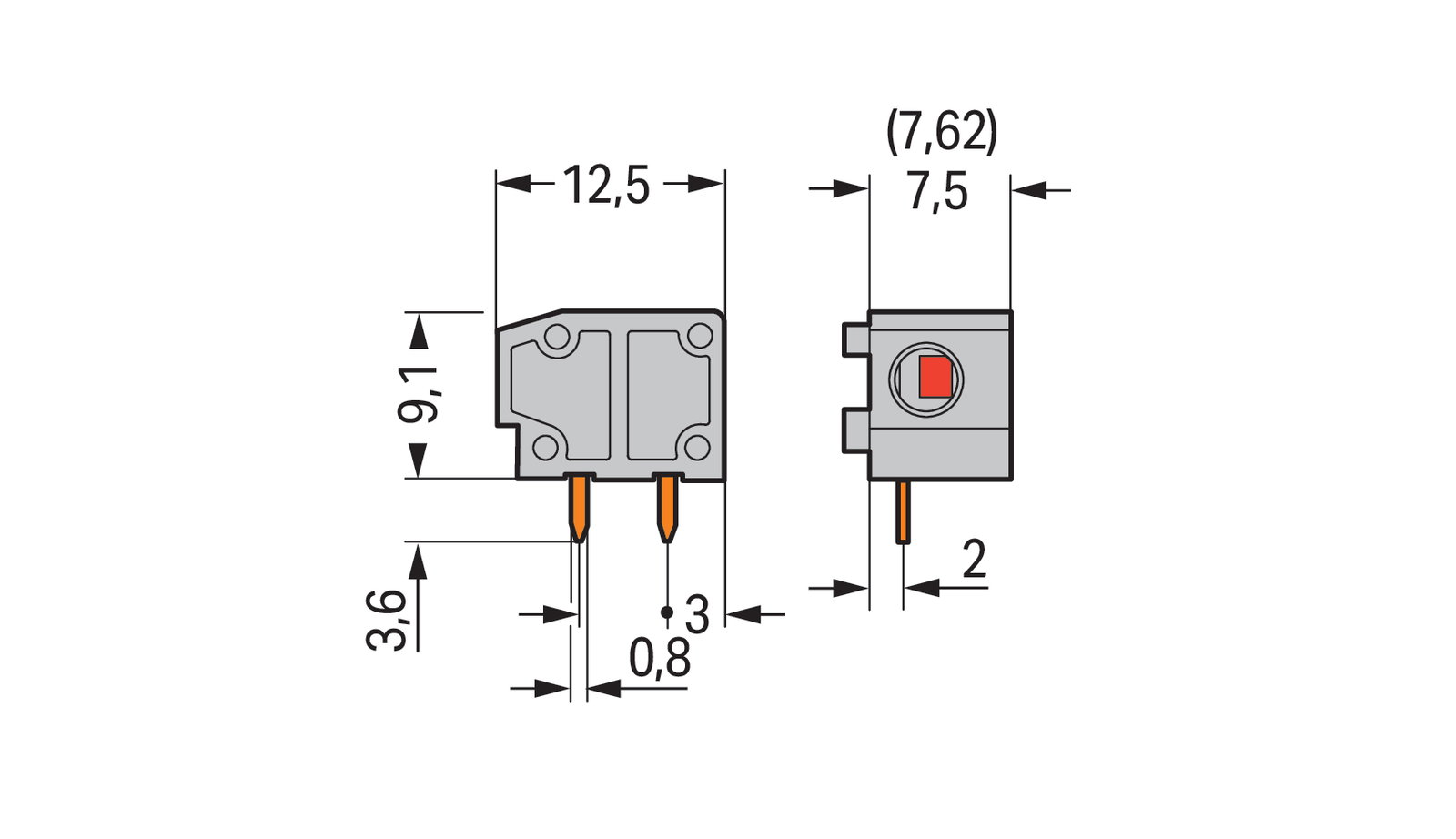

Die Leiterplattenklemme (Artikelnummer 235-757) ermöglicht einen schnellen und zuverlässigen Anschluss. Setzen Sie beim Design-In Ihres Gerätes auf erprobte Sicherheit: Mit Leiterplattenklemmen haben Sie diverse Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 9 bis 10 mm  benötigt. Dieses Produkt ist mit der PUSH WIRE®-Technologie ausgerüstet. Erprobt und schnell: Der Steckklemmanschluss PUSH WIRE® ist der unkomplizierte und schnelle Weg, einen knickfesten Leiter anzuschließen. In Breite x Höhe x Tiefe sind die Abmessungen (9 x 12,8 x 12,5) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² geeignet. Für die Oberfläche der Kontakte wurde Zinn verwendet. Für diese Leiterplattenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die Leiterplattenklemme wird mittels THT verlötet. Der Leiter wird im Winkel von 0 ° zur Oberfläche eingeführt.

Produktkennzeichen

SKU: 235-757
EAN: 4044918832687
GTIN: 4044918832687
MPN: 235-757

Kategorien

Eigenschaften

Höhe
9.2
Gehäusefarbe
grün
Befestigungsart
löten
Länge des Pins
3.6
Anzahl der Etagen
1
Bemessungsspannung
630
Bemessungsstrom In
24
Betriebstemperatur
-60 - 105
Verschmutzungsgrad
2
Anschlussart Leiter
Steckklemmanschluss
Art der Banderolierung
ohne
Bemessungsstoßspannung
6
Überspannungskategorie
III
Durchmesser Anschlusspin
-
Schutzart (IP), montiert
-
Anschlussart Leiterplatte
Lötanschluss
Rastermaß der Anschlüsse
7.5
Werkstoff des Isolierkörpers
Thermoplast
Art der Leiterplattenbefestigung
Anschlusskontakt
Werkstoff der Anschlussoberfläche
Zinn
Anzahl der elektrischen Anschlüsse
1
Winkel Leiterplatte/Leiteranschluss
0°/180° (horizontal)
Anschließbarer Leiterquerschnitt eindrähtig
0.5 - 2.5
Anschließbarer Leiterquerschnitt mehrdrähtig
Brennbarkeitsklasse des Isolierstoffs nach UL94
V0
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse
0.25 - 1.5
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse
