2-Leiter-Leiterplattenklemme 1,5 mm² Rastermaß 5 mm grau

2-Leiter-Leiterplattenklemme 1,5 mm² Rastermaß 5 mm grau

2-Leiter-Leiterplattenklemme; 1,5 mm²; Rastermaß 5 mm; 9-polig; Push-in CAGE CLAMP®; grau

Leiterplattenklemme Serie 816, grau

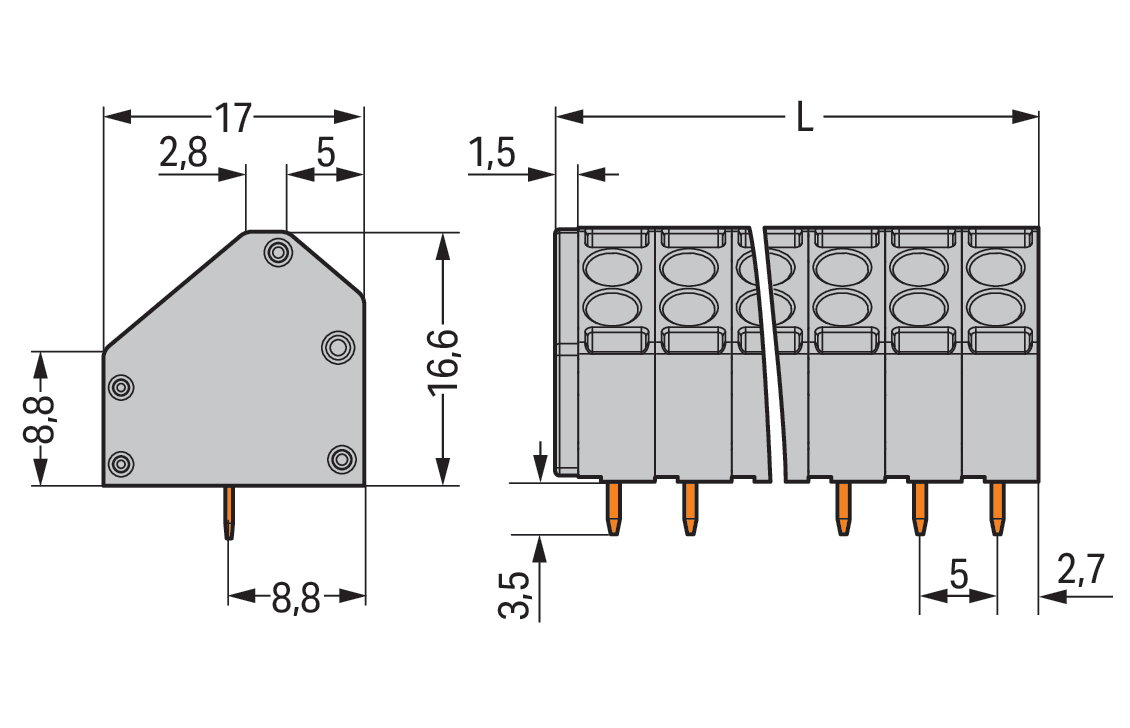

Die Leiterplattenklemme mit der Artikelnummer 816-109 ermöglicht eine schnelle und sichere Verdrahtung. Unsere Leiterplattenklemmen geben Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 9 und 10 mm . Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Maße betragen in Breite x Höhe x Tiefe (46,5 x 20,1 x 17) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme für Leiterquerschnitte von 0,2 mm² bis 1,5 mm² gemacht. Die Kontaktoberfläche besteht aus Zinn. Für diese Leiterplattenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird im 45 °-Winkel zur Platine eingeführt.

Produktkennzeichen

SKU: 816-109
EAN: 4045454732196
GTIN: 4045454732196
MPN: 816-109

Kategorien

Eigenschaften

Höhe
16.6
Gehäusefarbe
grau
Befestigungsart
löten
Länge des Pins
3.5
Anzahl der Etagen
2
Bemessungsspannung
320

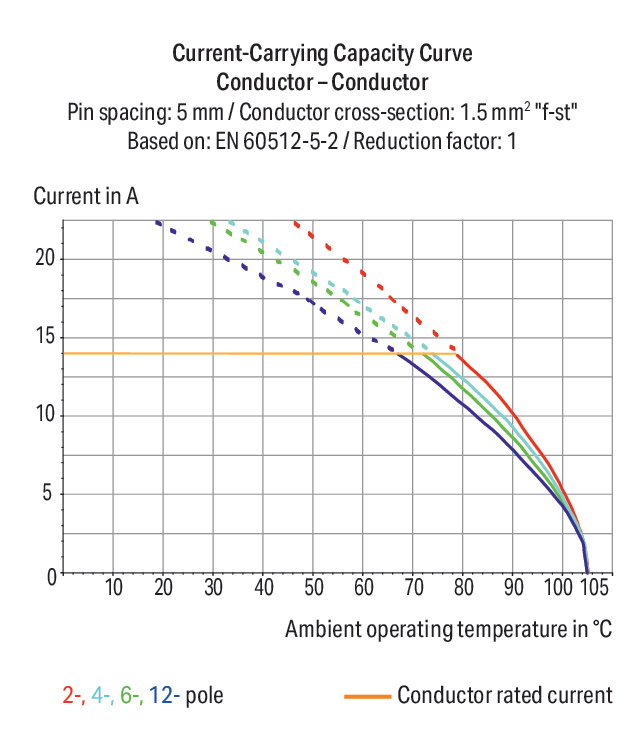

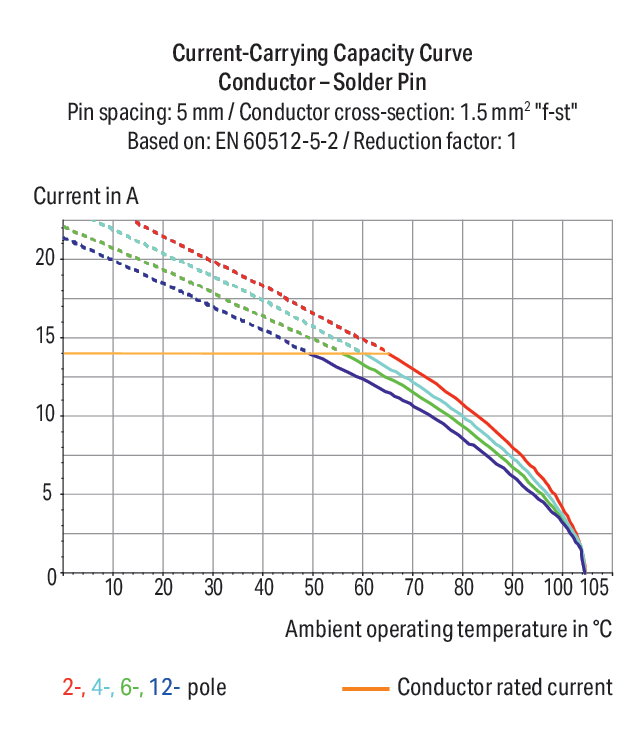

Bemessungsstrom In
14
Betriebstemperatur
-60 - 105
Verschmutzungsgrad
3
Anschlussart Leiter
Federzuganschluss
Art der Banderolierung
ohne
Bemessungsstoßspannung
4
Überspannungskategorie
III
Durchmesser Anschlusspin
-
Schutzart (IP), montiert
-
Anschlussart Leiterplatte
Lötanschluss
Rastermaß der Anschlüsse
5
Werkstoff des Isolierkörpers
Thermoplast
Art der Leiterplattenbefestigung
Anschlusskontakt
Werkstoff der Anschlussoberfläche
Zinn
Anzahl der elektrischen Anschlüsse
9
Winkel Leiterplatte/Leiteranschluss
45°/135° (schräg nach oben)
Anschließbarer Leiterquerschnitt eindrähtig
0.2 - 1.5
Anschließbarer Leiterquerschnitt mehrdrähtig
0.2 - 1.5
Brennbarkeitsklasse des Isolierstoffs nach UL94
V0
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse
0.2 - 1
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse
0.2 - 1.5
