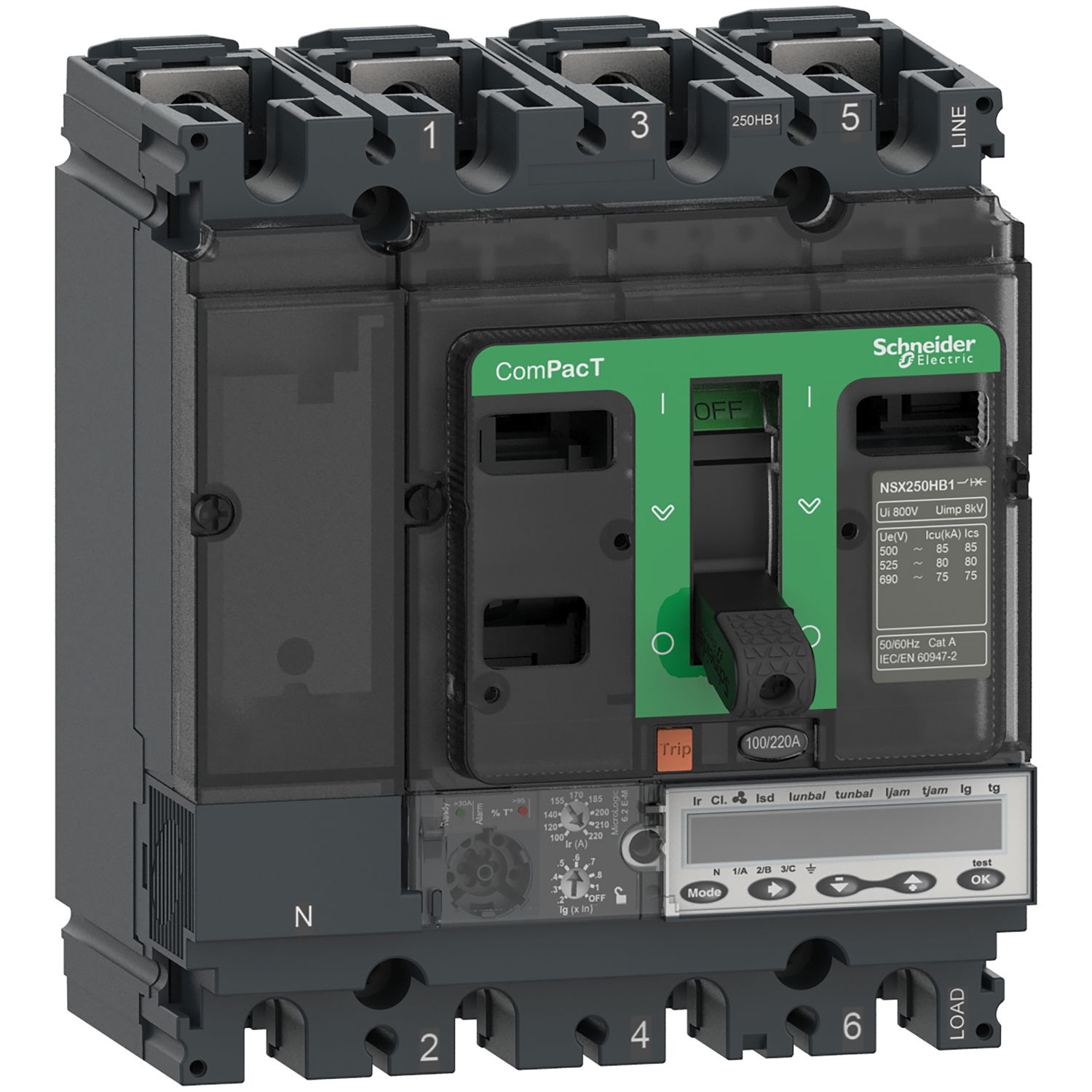

Kompaktleistungsschalter ComPacT NSX250HB1 mit Micrologic 6.2 E-M 3P3D 220 A, 75kA/690V AC
1 / 2
Kompaktleistungsschalter ComPacT NSX250HB1 mit Micrologic 6.2 E-M 3P3D 220 A, 75kA/690V AC
Bei diesem ComPacT NSX250HB1 handelt es sich um einen kompletten 3P 3d Leistungsschalter in Festeinbau, der zur Optimierung des Platzbedarfs und des Ausschaltvermögens entwickelt wurde. Es ist eine optimale Wahl für Motorschutzanwendungen. Das Ausschaltvermögen (Icu) beträgt 85 kA eff. bei 500 VAC 50/60 Hz und 75 kA eff. bei 690 VAC 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösegerät MicroLogic 6.2 E-M mit einer Nennleistung von 220 A, mit einstellbarem Erdschlussschutz (mit AUS-Stellung). Das Auslösegerät MicroLogic 6.2 E-M bietet einstellbare Langzeit- und Kurzzeitschutzfunktionen und einen festen unverzögerten Schutz. MicroLogic 6.2 E-M verfügt über ein integriertes Display zur Feineinstellung und Anzeige des Energiezählers. Diese 3-polige Ausführung (105 mm x 161 mm x 86 mm) wird mit einer Vielzahl optionaler Funktionen und Zubehörteile geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX250HB1 ist Teil der EcoStruxure Power-Architektur von Schneider Electric.
Produktkennzeichen
SKU: C25V36M220
EAN: 3606482002111
GTIN: 3606482002111
MPN: C25V36M220
ETIM-Gruppe
Spezifikationen
| Höhe | 161 mm |
| Tiefe | 86 mm |
| Breite | 105 mm |
| Polzahl | 3 |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Schutzart (IP) | IP40 |
| Auslösetechnik | elektronisch |
| Verlustleistung | 52.8 W |
Dokumente
Image of product
Deeplink Produktseite
Declaration of Conformity (Sustainability)
C25V36M220 REACh Regulation
Zertifikat
User guide
ComPacT NSX - Circuit Breakers and Switch-Disconnectors 100-630 A - User Guide
Instruction sheet
ComPacT NSX100-250 - 3P/4P Circuit Breakers and Switch-disconnectors - Instruction Sheet
Product data sheet
Catalog
ComPacT NSX & NSXm Circut Breakers and Switch Disconnectors from 16 to 630A up to 690V
