CODESYS License Communication (OPC UA, Symbol Set) M

Diese applikationsbasierte Lizenz ist speziell für Applikationen geeignet, die auf der Runtime Software CODESYS Virtual Control for Linux SL ausgeführt werden. Sie ermöglicht die Kommunikation auf Management Level, z.B. zwischen Steuerungen oder zu HMIs oder SCADA-Systemen über verschiedene Technologien wie z.B. OPC UA. Je nach Anzahl der verwendeten Datenpunkte (Communication Tags) sind verschiedene Lizenzgrößen erforderlich.

Bei Verwendung von OPC UA stehen zwei Wege zur Verfügung:

• Mittels der Symbolkonfiguration auf Grundlage einer bestehenden Applikation einfach die freizugebenden Symbole konfigurieren.
• Die Verwendung von OPC-UA-Informationsmodellen. Diese werden generisch unterstützt. Die Inhalte des Informationsmodells werden in die entsprechenden IEC-Datentypen und -Deklarationen übersetzt.

Für den Empfang stehen die Datenquellen zur Verfügung. Die Quelle kann entweder eine andere CODESYS-Applikation sein oder ein beliebiger OPC UA Server.

Metrik: Anzahl der Communication-Tags

Wertermittlung: Für die Communication-Tags werden Variablen aus folgenden Konfigurationen gezählt:

• Communication Manager
• Symbolkonfiguration
• Datenquellen (Data Source Manager)

Es werden Variablen mit Basistyp (BOOL, INT, REAL, ...) gezählt. Bei Arrays wird jeder Index gezählt, bei Strukturen jede Variable in der Struktur.

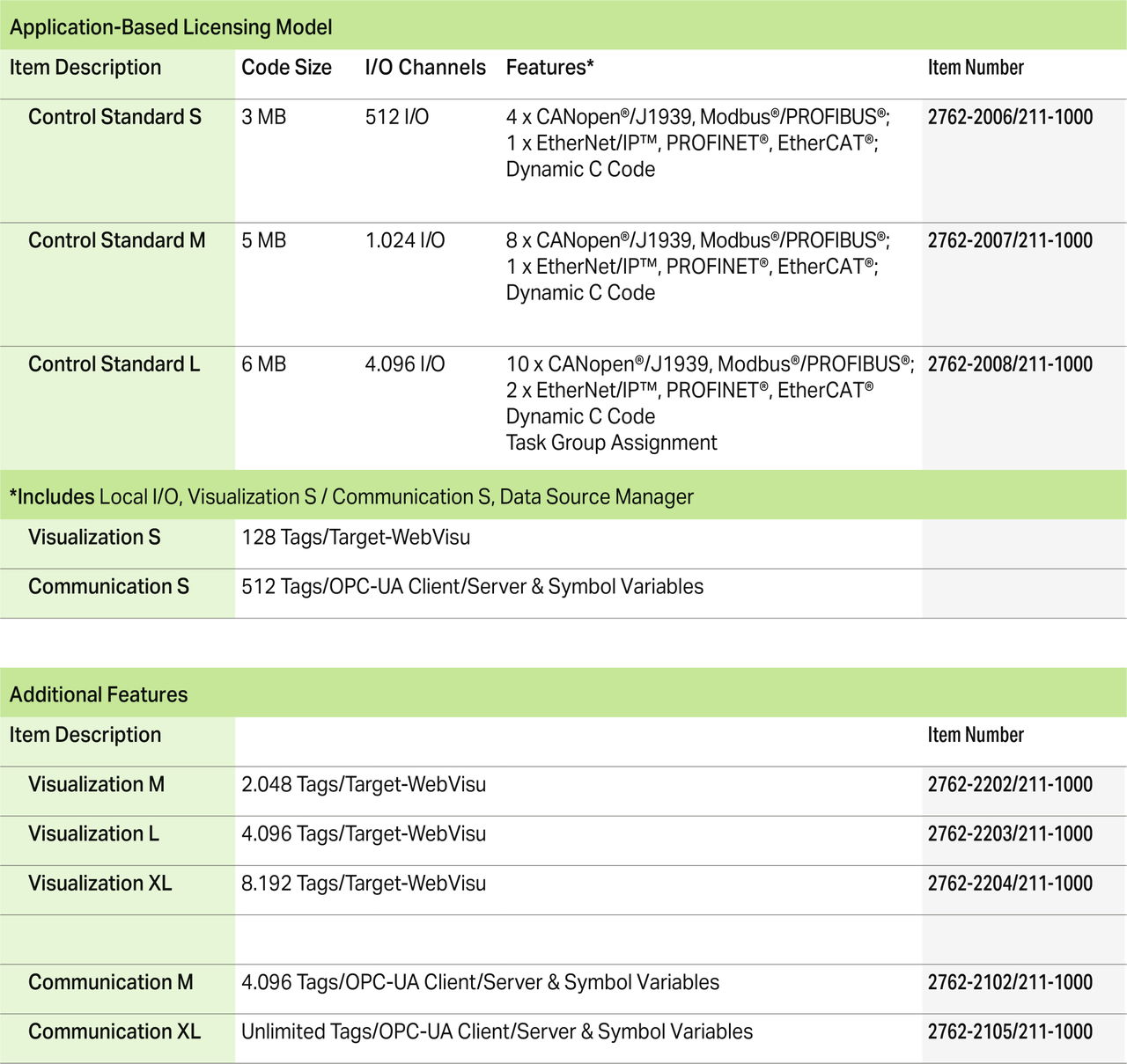

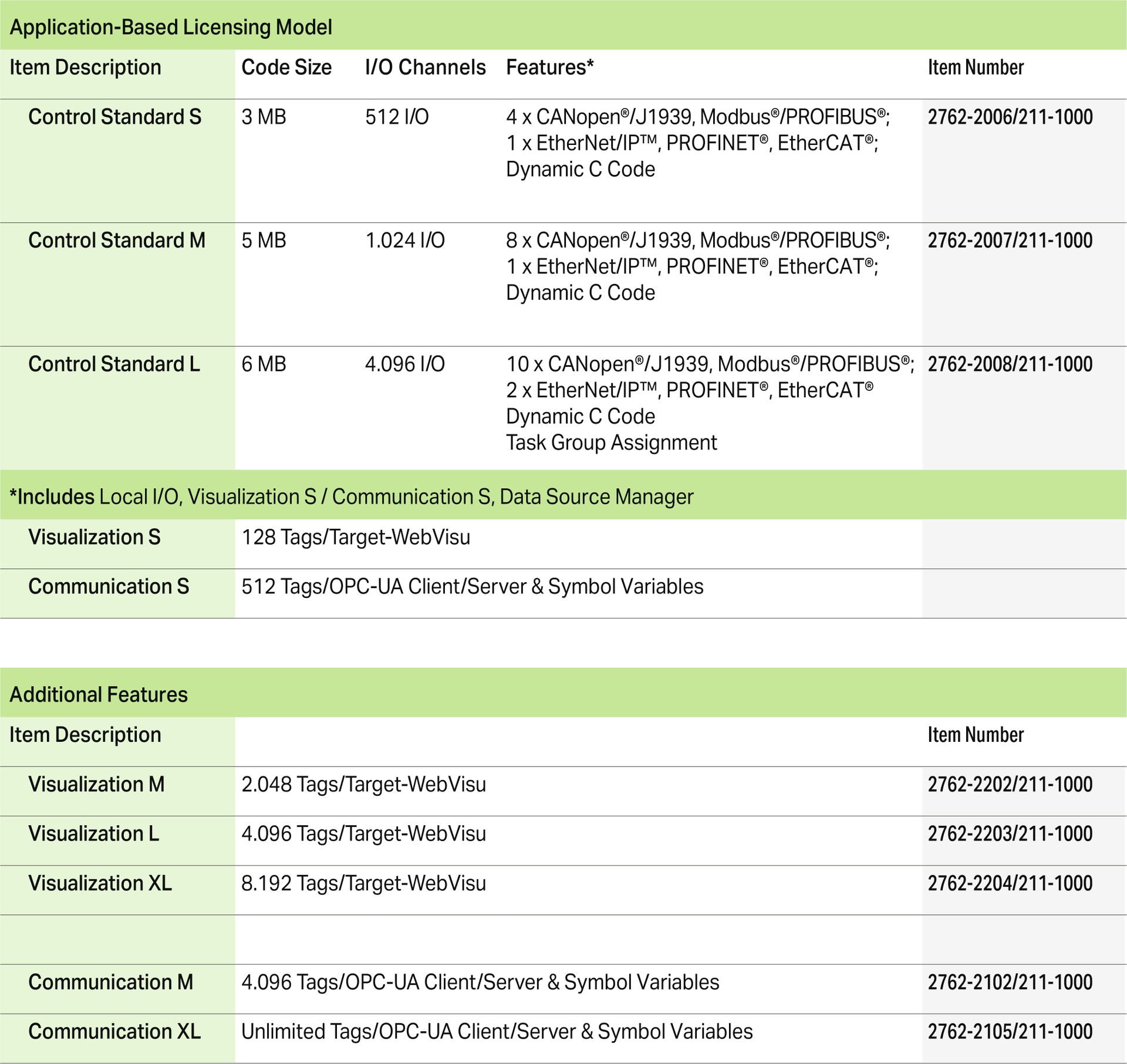

Die Lizenz in der Größe M erlaubt den Austausch von bis zu 4096 Datenpunkten.

Für klassische Feldbuskommunikation (IO-Tags) ist diese Lizenz nicht erforderlich.

Lizenzierung

Einzelgerätelizenz: Die Lizenz kann auf der Steuerung, auf dem das CODESYS Laufzeitsystem installiert ist, verwendet werden.

Die Lizenzaktivierung erfolgt auf einem softwarebasierten Lizenz-Container (Soft-Container), der fest an die Steuerung gebunden ist.

Hinweis: Ohne Lizenz läuft die Software im Demomodus für zwei Stunden. Danach ist ein manueller Neustart erforderlich.

Bitte beachten Sie, dass der Einsatz der applikationsbasierten Lizenzen das CODESYS Development System V3.5.19.7 oder höher und die Runtime Software CODESYS Virtual Control SL Version 4.12.0.0 oder höher voraussetzt.

Bezugsquelle:

Die benötigte Software kann über das WAGO Download Center bezogen werden:

CODESYS: https://downloadcenter.wago.com/latest-of-productgroup/codesys

Runtime: https://downloadcenter.wago.com/software/latest/runtime-codesys-virtual-control-linux

Demobetrieb

Eine Steuerung ohne Lizenz läuft im Demobetrieb 2 Stunden. Danach beendet sich das Laufzeitsystem und muss neu gestartet werden. Funktional ist der Demobetrieb nicht eingeschränkt. Nicht lizenzierte Funktionen haben eine kürzere Demo-Laufzeit (z. B. Feldbusse laufen 30 Minuten).

Lizenzprüfung

Ist eine applikationsbasierte Lizenz auf der Steuerung verfügbar, werden alle Kriterien gegen das in der Lizenz hinterlegte Limit geprüft. Überschreitet ein Kriterium das definierte Limit, wird ein Download der Applikation bzw. das Laden der Bootapplikation verhindert. Es erfolgt kein Wechsel in den Demomodus.

Damit wird verhindert, dass Applikationen im Produktivbetrieb in einen zeitlich begrenzten Demomodus zurückfallen.
