Überwachung auf Über-/Unterstrom mit Speicher, 4-1,000 mA, 24-240VAC/DC, 2 W
1 / 3
Überwachung auf Über-/Unterstrom mit Speicher, 4-1,000 mA, 24-240VAC/DC, 2 W
Harmony Control. Dieses Stromüberwachungsrelais überwacht einen Leiter auf Über- oder Unterschreitung des eingestellten Grenzwertes (4-1000 mA). Dabei kann zwischen Überschreitung, Unterschreitung und Über- und Unterschreitung im Fenstermodus gewählt werden. Optional ist ein Fehlerspeicher wählbar, der bis zu einem Reset die Fehlermeldung hält. Zur Meldung sind zwei Relaiswechsler vorhanden, die bis 8 A belastbar sind. Die Arbeitsweise, der Grenzwert, die Schalthysterese und eine Abfallverzögerung sind einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil läßt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. Der frontseitige Diagnoseschalter ermöglicht das Ausschalten der Ausgangsrelais zum Test der Gesamtanwendung. Mit dem Schließen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt. Das Weitspannungsnetzteil (24-240 VAC/DC) ermöglicht einen universellen Einsatz. Zwei LEDs zeigt den Status an. Die Baubreite beträgt 22,5 mm und die Montage erfolgt auf der Hutschiene. Der Leitungsanschluss erfolgt über Schraubklemmen.
Produktkennzeichen
SKU: RM22JA31MR
EAN: 3606480792298
GTIN: 3606480792298
MPN: RM22JA31MR
ETIM-Gruppe
Spezifikationen

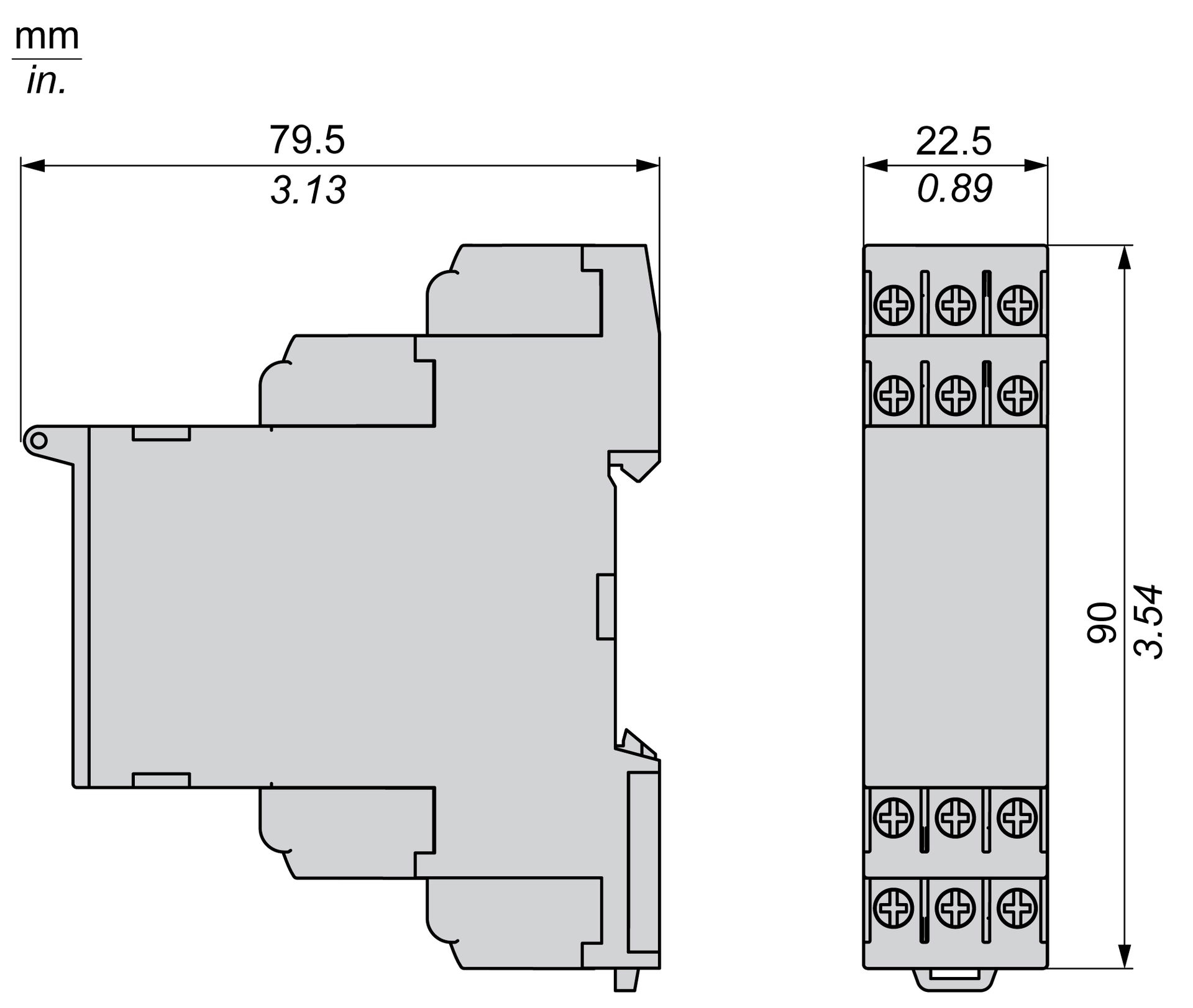

| Höhe | 90 mm |
| Tiefe | 73 mm |
| Breite | 22.5 mm |
| Stromart | - |
| Strommessbereich | 0.004 - 1.0 A |
| Betriebsspannung DC | |
| Spannungsmessbereich | |
| Bemessungsschaltstrom | - |
Dokumente
Image of product
Deeplink Produktseite
Declaration of Conformity (Sustainability)
RM22JA31MR REACh Regulation
Zertifikat
Image of product in real life situation
Instruction sheet
RM17… / RM22… / RM35… Harmony 1 Phase Control Relay, Instruction Sheet
Product data sheet
Image of product
